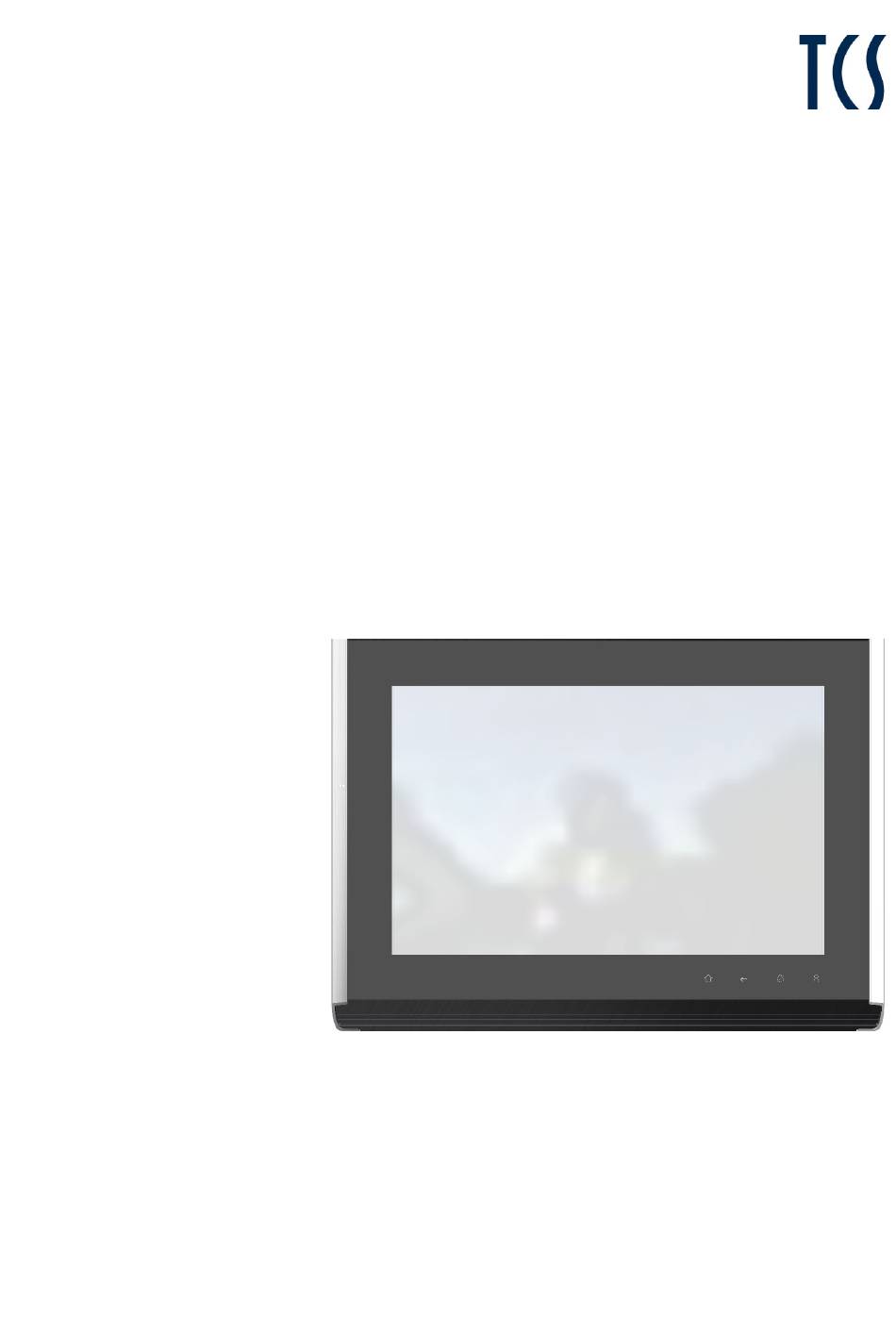

- Seite 1 Produktinformation Video-Innenstation skyline:ten Pro IVW9110-0187...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................5 Hinweise zur Produktinformation ..........................5 Verwendete Symbole für Warnhinweise ........................5 Weitere verwendete Symbole und Kennzeichnungen ....................5 Sicherheitshinweise....................... 6 Blitzschutzmaßnahmen ..............................6 Hinweis zur Videoüberwachung nach DIN 33450 ......................6 Produktbeschreibung ..................... 7 Bestimmungsgemäßer Gebrauch .......................... -
Seite 4: Lieferumfang
Ruf annehmen ................................33 TCS-Kurzmitteilungen ..............................33 Internruf ..................................34 Menü Anrufliste ................................35 Reinigung ........................35 Konformität ........................36 Entsorgungshinweise ....................36 Gewährleistung ......................36 Service .......................... 36 Lieferumfang 1 x IVW9110-0187 1 x Montageplatte mit Anschlussklemme 1 x Entriegelungswerkzeug... -
Seite 5: Einleitung
Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist. Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar. -
Seite 6: Sicherheitshinweise
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Si- cherheitsforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen die allgemeinen Sicherheitsbestim- mungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen ... -
Seite 7: Produktbeschreibung
Ruftonunterscheidung von 8 Türrufen, Etagenruf und Internruf Anzeige aktueller Wetterdaten Kalender- und E-Mail-Funktion Internetbrowser TCS-AppStore: stellt eine Auswahl verschiedener Apps von Drittanbietern z.B. zur Hausautomation zur Verfügung. Etagentüröffner Türöffnerautomatik Videoüberwachung (manuelle Speicherung von Bildern) ... -
Seite 8: Geräteübersicht
Geräteübersicht Touchscreen Kontaktleiste Home-Taste Bohrungen zur Befestigung auf Unterputzdose Zurück-Taste Kabeldurchführung Ruf AUS Taste Anschlussklemme Concierge-Taste Abschlusswiderstand Lautsprecher Mikrofon Befestigungsbohrungen Einstecköffnung für Entriegelungswerkzeug Resettaster (Betätigung mittels Entriegelungswerk- Haltehaken Gerät zeug) -
Seite 9: Übersicht Startbildschirm
Übersicht Startbildschirm Datum, Uhrzeit und Wetterinformationen Kurzwahltasten (konfigurierbar) Status- und Nachrichtenleiste Menüleiste... -
Seite 10: Anzeige- Und Bedienelemente
blau: Rufumleitung aktiviert schwarz: Rufumleitung deaktiviert blau: ungelesene TCS-Kurzmitteilungen TCS-Kurzmitteilung schwarz: keine ungelesenen TCS-Kurzmitteilungen blau: verpasster Ruf einer Zentrale Ruf einer Zentrale (Concierge) schwarz: kein verpasster Ruf einer Zentrale blau: verpasste Intern- und Türrufe Intern- und Türruf... - Seite 11 stellt eine direkte Sprechverbindung zum letzten Anrufer her Rückruf letzter Anrufer ruft eine Zentrale Zentrale Nur in Verbindung mit: PC-Rufzentrale PCSWxxx IP-Gateway FBI61xx-0400 Kontakte öffnet das Menü Kontakte löst den Türöffner aus Tür öffnen Licht einschalten ...
- Seite 12 Menü TCS-Kurzmitteilungen aufrufen Nachrichten öffnet die Outlook-App (Kalender / E-Mail) Kalender / E-Mail Browser startet den Webbrowser startet den TCS-AppStore AppStore Tab Einstellungen öffnet das Menü Benutzer-Einstellungen Benutzereinstellungen Admin-Einstellungen öffnet das Menü Admin-Einstellungen Kurzwahltasten ...
-
Seite 13: Technische Daten
Erhöhen von Lautstärke, Helligkeit, Farbe und Kontrast erhöhen / hineinzoomen Reduzieren von Lautstärke, Helligkeit, Farbe und Kontrast reduzieren /herauszoomen Schwenken der PTZ-Kamera nach links, rechts, hoch und PTZ-Steuerung runter hinein- und herauszoomen in ein aufgeschaltetes Videobild Technische Daten Versorgungsspannung +26 V ±... -
Seite 14: Montage Und Installation
Montage und Installation Montage Montageort Für eine optimale Bedienung empfehlen wir eine Montage- höhe von 1,60 m (Mitte Gerät, siehe Abb. 1). Abb. 1: Montagehöhe Montageplatte befestigen ► Richten Sie die Montageplatte mittels Wasserwaage über eine Unterputzdose aus. ► Zeichnen Sie mit Hilfe der Montageplatte die Bohrlöcher an. Alternativ können Sie die Montageplatte auch direkt auf die Unterputzdose schrauben. -
Seite 15: Leitungen Anschließen
Beachten Sie die Schaltungsbeispiele auf der Seite Abb. 3: Leitungen anschließen Innenstation als Endgerät einrichten Ist das IVW9110 das einzige oder letzte Gerät am TCS:BUS, muss der Abschlusswiderstand aktiviert werden. ► Stecken Sie die Abschlussbrücke auf beide Kontakte. Der Abschlusswiderstand ist aktiviert (Abb. 4). -
Seite 16: Schaltungsbeispiele
Schaltungsbeispiele Abb. 8: Schaltplan Standardanlage Abb. 9: Schaltplan mit mehreren Video-Außenstationen und Videokameras Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. -
Seite 17: Inbetriebnahme
Inbetriebnahme WARNUNG! Lebensgefahr durch elektrischen Schlag Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Si- cherheits-forderungen nach DIN VDE 0100. ► Installieren Sie die Geräte der Anlage spannungslos und vollständig. ► Schalten Sie die Netzspannung ein. ... -
Seite 18: Einstellungen
Einstellungen Werksseitige Voreinstellungen AS-Adressenabhängige Bildaufschaltung Sind in der Anlage auch Außenstationen ohne Kamera vorhanden, wird das Bild nicht aufgeschaltet. Zur Gewährleistung dieser Funktion werden die möglichen AS-Adressen in zwei Bereiche unterteilt: AS-Adresse 0 – 31* reserviert für Video-Außenstationen Das Bild wird bei Türruf aufgeschaltet. AS-Adresse >... - Seite 19 Lautstärke Lautsprecher Stufe 3, einstellbar in Stufen 0 bis 7 FVU1401 Unterstützung deaktiviert Etagentüröffnerfunktion aktiviert Türöffnerautomatik aktiviert Rufumleitung | SN aktiviert, keine Seriennummer eingetragen Parallelruf nicht konfiguriert Aufzugssteuerung Steuerfunktion 198 PTZ-Funktion allgemein aktiviert PTZ-Funktion für AS1 bis AS8 deaktiviert Steuerfunktions-Button CF8 Steuerfunktion 8 Steuerfunktions-Button CF9 Steuerfunktion 9...
-
Seite 20: Klingeltastenprogrammierung
Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet. -
Seite 21: Eine Zweite Innenstation Auf Dieselbe Klingeltaste Programmieren (Parallelruf)
2a Programmieren per Sprechverbindung Drücken Sie in der Menüleiste auf Videoüber- Drücken Sie kurz die Klingel- An Außen- und Innenstation ertönt wachung (1). Das Fenster Videoüberwachung taste an der Außenstation. ein Rufton. öffnet sich. Drücken sie auf die Sprechentaste (2), um eine Sprechverbindung zur Außenstation herzustel- len. - Seite 22 Programmiermodus einschalten Steuer- und Versorgungsgerät Drücken Sie kurz die RUN/PROG- Die LED blinkt. Der Programmiermodus der Anlage ist einge- Taste. schaltet. 2a Programmieren per Sprechverbindung Drücken Sie in der Menüleiste auf Video- Halten Sie die Klingeltaste …ein Rufton an Außen- Lassen Sie die überwachung (1).
-
Seite 23: Programmierung Löschen
Programmierung löschen Bevor Sie eine bereits programmierte Klingeltaste neu programmieren können, müssen Sie die Programmierung löschen. Programmiermodus einschalten Steuer- und Versorgungsgerät Drücken Sie kurz die RUN/PROG- Die LED blinkt. Der Programmiermodus der Anlage ist einge- Taste. schaltet. Klingeltaste löschen Halten Sie die Klingeltaste so lange gedrückt, bis die Löschtonfolge Lassen Sie die Klingeltaste los. -
Seite 24: Admin-Einstellungen
Admin-Einstellungen Das Menü Admin-Einstellungen ist nur autorisierten Personen vorbehalten und ist mit einem Passwort geschützt. In der Werkseinstellung ist das Passwort: 1111. ► Tippen Sie auf Menü. ► Wählen Sie Einstellungen. ► Tippen Sie auf Admin-Einstellungen. Ein neues Fenster geht auf. ►... -
Seite 25: Türsprechen
Admin-Passwort ändern ► Tippen Sie auf die Option Admin-Passwort. Ein neues Fenster geht auf (Abb. 11). ► Geben Sie in das Textfeld Passwort Ihr altes Passwort ein. ► Bestätigen Sie mit OK. ► Geben Sie in das Textfeld Passwort Ihr neues Passwort ein und bestätigen Sie mit OK. -
Seite 26: Menü Außenstation
Sie können mit der Funktion FVU1401 gezielt Kameras aufschalten. ► Stellen Sie den Schalter auf AN. Die Funktion FVU1401 ist aktiviert. Der Videoumschalter FVU1401-0400 muss in der TCS-Anlage installiert sein. Etagentüröffnerfunktion Sie können mit dem Button Tür öffnen sowohl die Haus- als auch eine Etagentür öffnen. Je nach Her- kunft des Rufes, wählt die Innenstation die zu öffnende Tür selbstständig. -
Seite 27: Menü Steuerfunktion
Außenstationen besitzen neben der eigenen Seriennummer eine Absenderkennung. Diese wird als AS-Adresse bezeichnet. Für den Aufbau einer Sprechverbindung muss das gerufene Gerät wissen, von welchem Absender der Ruf ausging. Diese Information bezieht es aus der AS-Ad- resse. Welche AS-Adresse eine Außenstation besitzt, ist bei Auslieferung des Gerätes nicht fest- gelegt. -
Seite 28: Menü Sms-Gruppe
Menü SMS-Gruppe Im Menü SMS-Gruppe können Sie bis zu 8 TCS-Kurzmitteilungsgruppen konfigurieren. In der Werksein- stellung sind die TCS-Kurzmitteilungsgruppen auf alle Geräte vorkonfiguriert. Sie können die TCS-Kurz- mitteilungen in den Stufen Gruppe 0 bis Gruppe 255, alle Außenstationen, alle Innenstationen und alle Geräte konfigurieren. -
Seite 29: Menü System
Menü System Sprache Die Sprache kann nur in den Admin-Einstellungen geändert werden. WiFi Netzwerk und Ethernet Netzwerk Das IVW9110-0187 verfügt eine WLAN-Schnittstelle. WiFi: ► Tippen Sie auf die Option WiFi Netzwerk. Sie werden zur Android-Oberfläche weitergeleitet. ► Wählen Sie Ihre WLAN-Verbindung aus. ►... -
Seite 30: Menü Video
Bildspeicherfunktion In der Werkseinstellung ist die Bildspeicherfunktion aktiviert. Die Bildspeicherfunktion wird mit einer Zeit- verzögerung von 5 Sekunden nach einem Türruf ausgelöst. Sie können die Zeitverzögerung innerhalb der Abstufung von 1 bis 30 s konfigurieren. ► Tippen Sie auf den Button AN bzw. AUS, um die Bildspeicherfunktion zu de- bzw. aktivieren. ►... -
Seite 31: Menü Außenstationen
Den Rufton für eine eingehende SMS können Sie deaktivieren. ► Tippen Sie auf den AN/AUS-Button, um den Rufton zu de- bzw. aktivieren. Menü Außenstationen Im Menü Außenstation können Sie für Ihre Außenstationen einen individuellen Namen vergeben. Bei ei- nem Ruf wird der Name im Display angezeigt. ►... -
Seite 32: Kurzwahltasten Aufrufen Und Konfigurieren
Kurzwahltasten aufrufen und konfigurieren Sie können die Auswahl der Kurzwahltasten verändern und in- dividuell anpassen. Bis zu 8 Kurzwahltasten können auf der rechten Bildschirmseite angezeigt werden. Die Anzeige kann bis auf 19 Kurzwahltasten erwei- tert werden. ► Tippen Sie 1 x kurz auf die Mitte des Bildschirms. Ihnen werden alle 19 Kurzwahltasten angezeigt (Abb. -
Seite 33: Bedienung
TCS-Kurzmitteilungen Die Video-Innenstation IVW9110-0187 kann über den TCS:BUS Kurzmitteilungen empfangen, speichern und anzeigen. Die empfangene Nachricht darf max. 95 Zeichen enthalten. ► Tippen Sie auf die TCS-Kurzmitteilung in der Status- und Nachrichtenleiste. Das Menü Nachrichten öffnet sich. Alternative: ► Tippen Sie auf die Kurzwahltaste Nachrichten. -
Seite 34: Internruf
TCS-Kurzmitteilung als gelesen markieren ► Tippen Sie kurz auf die TCS-Kurzmitteilung. Die Kurzmitteilung wird als gelesen markiert. TCS-Kurzmitteilung löschen ► Tippen Sie auf eine gelesene TCS-Kurzmitteilung. Die TCS-Kurzmitteilung wird blau hinterlegt. ► Tippen Sie auf den Button Löschen. ► Bestätigen Sie mit OK. -
Seite 35: Menü Anrufliste
Menü Anrufliste Im Menü Anrufliste werden Tür- und Internrufe und gespeicherte Bilder angezeigt. ► Tippen Sie auf den Button Anrufliste in der Menüleiste. Alternative: ► Wählen Sie das Menü Ereignisse über die Kurzwahltasten. Folgende Informationen werden angezeigt: verpasste Tür- und Internrufe ... -
Seite 36: Konformität
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
