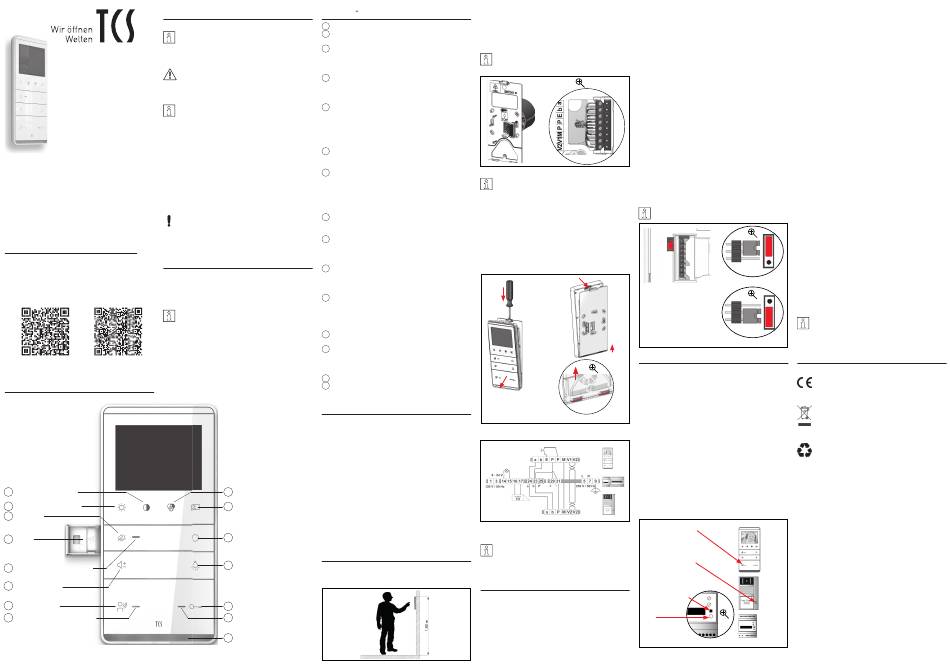

TCS IVW5110-0145 Produktinformation Kurz

SICHERHEITSHINWEISE
Allgemeine Sicherheitsbestimmungen
Montage, Installation, Inbetriebnahme und Reparatu-
ren elektrischer Geräte dürfen nur durch eine Elektro-
fachkraft ausgeführt werden. Halten Sie die geltenden Nor-
men und Vorschriften für die Anlageninstallation ein.
WARNUNG! Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzan-
schluss von 230 V Wechselspannung die Sicherheitsanfor-
derungen nach DIN VDE 0100.
Beachten Sie bei der Installation die allgemeinen Si-
cherheitsbestimmungen für Fernmeldeanlagen nach
VDE 0800. Unter anderem:
> Getrennte Führung von Starkstrom- und Schwachstrom-
leitungen
> Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
> Einsatz von Trennstegen zwischen Stark- und Schwach-
stromleitungen in gemeinsam genutzten Kabelkanälen,
PRODUKTINFORMATION (KURZ)
> Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y
Serie TASTA (St) Y mit 0,8 mm Durchmesser
> Vorhandene Leitungen (Modernisierung) mit abweichenden
Video-Innenstation zum Freisprechen Querschnitten können unter Beachtung des Schleifenwider-
IVW5110-0145 standes verwendet werden.
IVW5111-0145
Blitzschutzmaßnahmen
Deutsch / Englisch ACHTUNG! Beschädigung des Gerätes durch Über-
spannung. Sorgen Sie durch geeignete Blitzschutz-
maßnahmen dafür, dass an den Anschlüssen jeweils eine
Spannung von 32 V DC nicht überschritten wird.
LIEFERUMFANG
PRODUKTBESCHREIBUNG
1 x Innenstation IVW511x-0145
1 x Montageplatte mit Anschlussklemme
Bestimmungsgemäßer Gebrauch
1 x Produktinformation (kurz)
1 x Bedienungsanleitung IVW511x-0145 ist eine Video-Innenstation zum Freisprechen.
Sie ist ausschließlich für den Betrieb am TCS:BUS geeignet.
Montageart: Aufputz
Für Anwendungen, die vom bestimmungsgemäßen
Gebrauch abweichen oder über diesen hinausgehen,
übernimmt der Hersteller keine Haftung.
PI_IVW511x-0145 Systemhandbuch
GERÄTEÜBERSICHT
15 Sensortaste Kontrast
14 Sensortaste Helligkeit
13 Ruf-AUS-
Taste
12 Smart
Slot
11 Anzeige Ruf AUS (LED rot)
10 Lautstärketaste
9 Sprechentaste
8 Ruf-/Sprechenanzeige (LED
grün)
ANZEIGE UND BEDIENELEMENTE
1 > kurz berühren: einstellbar in 8 Stufen
2 > kurz berühren: Videobild der Außenkamera wird angezeigt
oder zwischen verschiedenen Kameras umgeschaltet
3 > Steuerfunktion 8 senden, Internruf senden, Türöff-
nerautomatik ein / aus oder Rufumleitung ein / aus
konfigurierbar
> Ruftonauswahl: Internruf
4 > Licht schalten
> Ruftonauswahl: Etagenruf
> Ambientenbeleuchtung: 4 s drücken, um Ambienten-
beleuchtung zu de-/aktivieren
5 > Tür öffnen
> Lichtschaltfunktion auslösen, nur wenn Lichtschalt-
funktion in der Außenstation aktiviert ist
> Sprechen beenden: Sprechverbindung wird nach 4 s
automatisch beendet
> Ruftonauswahl: Türruf 1 von der Außenstation
6 > AUS: Türöffner in Bereitschaft
> Leuchtet: Türöffnerautomatik aktiviert
> Leuchtet 3 s, Tür wird geöffnet
7 > Ambientebeleuchtung eingeschaltet, Betriebsbereitschaft
> Blinkt: Anzeige Anruf, wenn konfiguriert
> Aus: vorübergehend (manuell) oder dauerhaft abge-
schaltet
> Leuchtet: vorübergehend (manuell) oder dauerhaft
eingeschaltet
8 > AUS: in Bereitschaft
> Leuchtet: Anruf, Sprechen aktiv
> Blinkt 3 x: Sprachkanal belegt
9 > Kurz drücken: Gesprächsannahme, Sprechen aktivieren
> 2 s lang drücken: Wechselsprechen aktivieren
> Sprechen beenden
> Ruftonauswahl: Türruf 2 von Außenstation
10 > Einstellen der Ruftonlautstärke in 4 Stufen, wenn keine
Sprechverbindung besteht.
> Einstellen der Sprachlautstärke in 4 Stufen bei beste-
hender Sprechverbindung.
11 > AUS: Ruf AUS deaktiviert
> AN: Ruf AUS aktiviert
> Blinkt: Ruftonprogrammiermodus
> Blitzt: Rufumleitung aktiviert, Ruf AUS deaktiviert
> Austastend: Rufumleitung aktiviert, Ruf AUS aktiviert
12 > für zusätzliche Signalisierung des Türrufs, als Zubehör
bestellbar
13 > kurz drücken: Rufton aus
> 8 s lang drücken: Modus Ruftonauswahl einleiten/
beenden
> Wechselsprechen beenden
14 > kurz berühren: einstellbar in 8 Stufen
15 > kurz berühren: einstellbar in 8 Stufen
TECHNISCHE DATEN
Versorgungsspannung .... +24 V ± 8 %
(Versorgungs- und Steuergerät)
6-Drahtbetrieb ................. Eingangsstrom: I(a) = 0,13 mA
I(P) in Ruhe: 3,18 mA
I(Pmax): 147,0 mA
Videomodul ...................... TFT-Color-Modul
Bildschirmdiagonale ....... 8,9 cm (3,5 Zoll)
Auflösung ......................... 320 x 240 Pixel, RGB
Videosignaleingang ......... symmetrisch 1 Vss FBAS
Etagenvideoeingang ........ asymmetrisch 1 Vss FBAS
1 Sensortaste Farbe
Schutzart.......................... IP30
zulässige Umgebungs-
2 Sensortaste Bildauf-
temperatur ....................... - 5 ...+ 40 °C
schalten
Gehäuse ........................... Kunststoff ASA
Abmaße (in mm) .................. H 194 x B 94 x T 17 (Montageplatte),
T 21 (Montageschale)
3 Funktionstaste
Gewicht ............................ 221 g (inklusive Montageplatte)
MONTAGE UND INSTALLATION
4 Lichttaste
Montagehöhe
Für eine optimale Bedienung empfehlen wir eine Montagehöhe
von 1,60 m (Geräteoberkante über dem Boden).
5 Türöffnertaste
6 Türöffneranzeige (LED
blau)
7 Ambientenbeleuchtung
Montageplatte montieren Fehlererkennung und -anzeige
Setzen Sie eine Unterputzdose zum Unterbringen der Kabel. Anzeige Fehlermodus, wenn Fehler erkannt: Alle 3 LEDs blitzen.
Schließen Sie die Adern an der Klemme an (a, b, E, P, P, M, Drücken einer beliebigen Taste des Gerätes bewirkt die Aus-
V1 und V2). Schrauben Sie die Montageplatte an der Unter- gabe eines Fehlertons.
putzdose fest.
Fehlerton - Fehlerursachen und Beseitigung
Beachten Sie die Einbaulage der Montageplatte, die durch Fehlerton ertönt einmal lang und dreimal kurz:
einen Pfeil und die Bezeichnung TOP markiert ist. > a- und P-Ader vertauscht oder kurzgeschlossen
> a- und P-Ader tauschen oder Kurzschluss beseitigen,
Gerät geht wieder in Ruhemodus
Fehlerton ertönt einmal lang und zweimal kurz:
> a-Ader: nicht angeschlossen oder nicht versorgt
> a-Ader anschließen oder Stromversorgung prüfen, Gerät
geht wieder in Ruhemodus
Fehlerton ertönt einmal lang und einmal kurz:
> Taste klemmt (länger als 15 s gedrückt)
> Taste am Gerät oder Etagentaster lösen, Gerät geht wieder
in Ruhemodus
Montageschale montieren Abschlusswiderstand
Verwenden Sie die Montageschale, wenn keine Instal-
lation einer Unterputzdose möglich ist. Die Montage- Ist die Video-Innenstation das einzige oder letzte Gerät am
schale ist als Zubehör erhältlich (Artikel: ZIA5002-0145). TCS:Bus, muss der Abschlusswiderstand aktiviert werden.
Gerät entfernen
Werksseitig ist die Video-Innenstation nicht für den
Drücken Sie mit einem Schraubendreher in die Entriege- Betrieb am Ende eines Stranges eingerichtet.
lungsöffnung (1). Ziehen Sie das Gerät an der Oberseite nach
vorn ab. Heben Sie das Gerät aus den Rastwinkeln heraus (2).
Gerät aufrasten
Setzen Sie das Gerät auf beide Rastwinkel der Montageplatte
auf (1). Drücken Sie das Gerät gegen die Rastnase, bis es
einrastet (2).
2
1
KLINGELTASTE PROGRAMMIEREN
Grundprinzip:
1
Alle TCS:BUS-Geräte besitzen eine einmalige Seriennummer.
Der Klingeltaste an einer Außenstation wird die Seriennum-
2
mer einer Innenstation zugeordnet. Die Zuordnung wird im
Gerät entfernen
EEPROM der Außenstation gespeichert.
Voraussetzungen für die Programmierung:
Gerät aufrasten
> Stellen Sie sicher, dass der Zugang zur Innenstation in der
Schaltungsbeispiel:
Wohnung gewährleistet ist.
> Prüfen Sie, ob die Innenstation am TCS:BUS angeschlos-
sen ist.
IVW5110
> Schalten Sie die Netzspannung ein. Die Betriebs-LED am
Etagentaster
Versorgungs- und Steuergerät leuchtet.
> Prüfen Sie, ob eine Programmiersperre gesetzt ist. Bei
gesetzter Programmiersperre können Sie keine Klingel-
BVS20 NGV1011
tasten programmieren, siehe Handbuch Servicegerät TCSK
und configo
AVC11010
> Gerätespezifische Anzeigemodi der Außenstation siehe
Produktinformation der Außenstation
Etagentaster anschließen
Schließen Sie den Etagentaster an die Klemmen E – P an.
Alternativ können Sie den Etagentaster an die Klemmen
a – E anschließen. Stellen Sie sicher, dass die a-Ader
des Versorgungs- und Steuergerätes an der a-Klemme der
Innenstation angeschlossen ist.
INBETRIEBNAHME
RUN/PROG-Taste
Installieren Sie die Geräte der Anlage vollständig. Prüfen
Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
Schalten Sie die Netzspannung ein.
LED
1. Steuer- und Versorgungsgerät:
Programmiermodus der Anlage einschalten
> RUN/PROG-Taste
> LED blinkt
> Programmiermodus ist aktiviert
2. Programmieren mittels Sprechverbindung
> Sprechentaste drücken
> Klingeltaste kurz drücken
> Rufton ertönt an der Außen- und Innenstation
> Sprechen- oder Türöffnertaste drücken
3. Steuer- und Versorgungsgerät:
Programmiermodus der Anlage ausschalten
> RUN/PROG-Taste kurz drücken
> LED leuchtet
> Programmiermodus ist ausgeschaltet
Klingeltasten löschen
> Zu löschende Taste ca. 6 Sekunden drücken bis ein Quit-
tungston ertönt. c)
> Klingeltaste loslassen.
> Führen Sie vorher 1. aus und danach 3.
Anmerkungen:
Drücken Sie die RUN/PROG-Taste nicht länger als 5 s.
a)
Andernfalls aktivieren Sie die Lichtschaltfunktion an der
Außen station. Die Klingeltaste lässt sich nicht program-
mieren. Abhilfe:
> Wenn die LED blinkt, drücken Sie kurz die RUN/PROG-Tas-
te, um den Programmiermodus auszuschalten.
> Drücken Sie die RUN/PROG-Taste nur kurz, um den
Programmiermodus einzuschalten.
> Programmieren Sie dann die Klingeltaste.
Nicht erforderlich, wenn Klingeltasten noch nicht program-
b)
miert wurden, vgl. Produktinformation der Außenstation.
Ist stattdessen ein Progsperr-Ton (langer hoher Ton,
c)
deaktiviert
langer tiefer Ton) zu hören, ist die Außenstation mit einer
Programmiersperre versehen. Sie können die Program-
miersperre nur mit dem Servicegerät TCSK oder der
Konfigurationssoftware configo™ aufheben
Weiterführende Informationen (Parallelruf mit nur einer
Klingeltaste) finden Sie im Systemhandbuch, im Down-
loadbereich unter www.tcsag.de verfügbar oder durch Scan-
aktiviert nen des QR-Codes.
HINWEISE
Konformität
Konformitätserklärungen sind abrufbar unter
www.tcsag.de, Downloads, Handelsinformationen.
Entsorgungshinweise
Entsorgen Sie das Gerät getrennt vom Hausmüll
über eine Sammelstelle für Elektronikschrott. Die
zuständige Sammelstelle erfragen Sie bei Ihrer
Gemeindeverwaltung.
Entsorgen Sie die Verpackungsteile getrennt in
Sammelbehältern für Pappe und Papier bzw.
Kunststoff.
Service
Ausführliche Informationen unter www.tcsag.de.
Downloads oder durch Scannen des QR-Codes.
TM
HOTLINE
Telefon +49 4194 9881-188,
Fax +49 4194 9881-189
E-Mail hotline@tcsag.de
VERKAUF
Sprechtaste
ISW5110
Telefon +49 4194 9881-144
Fax +49 4194 9881-149
E-Mail verkauf@tcsag.de
Klingeltaste
TCS TürControlSysteme AG
Geschwister-Scholl-Straße 7
D-39307 Genthin
AVC11010
Telefon: +49 3933 8799-10
Fax: +49 3933 8799-10
TCS Österreich GmbH
BVS20 Gewerbepark 21
A-2821 Lanzenkirchen
Ausgabe: 05/2017 | Technische Änderungen vorbehalten.
