Leitungen anschließen
ACHTUNG!
Verwenden Sie einen kleinen Schraubendreher zum
Anschließen der Leitungen, um das Gerät nicht zu
beschädigen.
► Minimieren Sie die Länge der Leitungen oberhalb der Un-
terschale, um die Leitungen problemlos zu verlegen.
► Achten Sie beim Aufrasten der Oberschale darauf,
die Leitungen nicht einzuklemmen.
► Schließen Sie die Leitungen gemäß Beschriftung in der
Unterschale an der Steckklemme an.
Dazu können Sie die Klemme aus der Führung nehmen.
► Legen Sie die Leitungen in den Kabelraum.
► Schließen Sie den Etagentaster an die Klemmen a-E an.

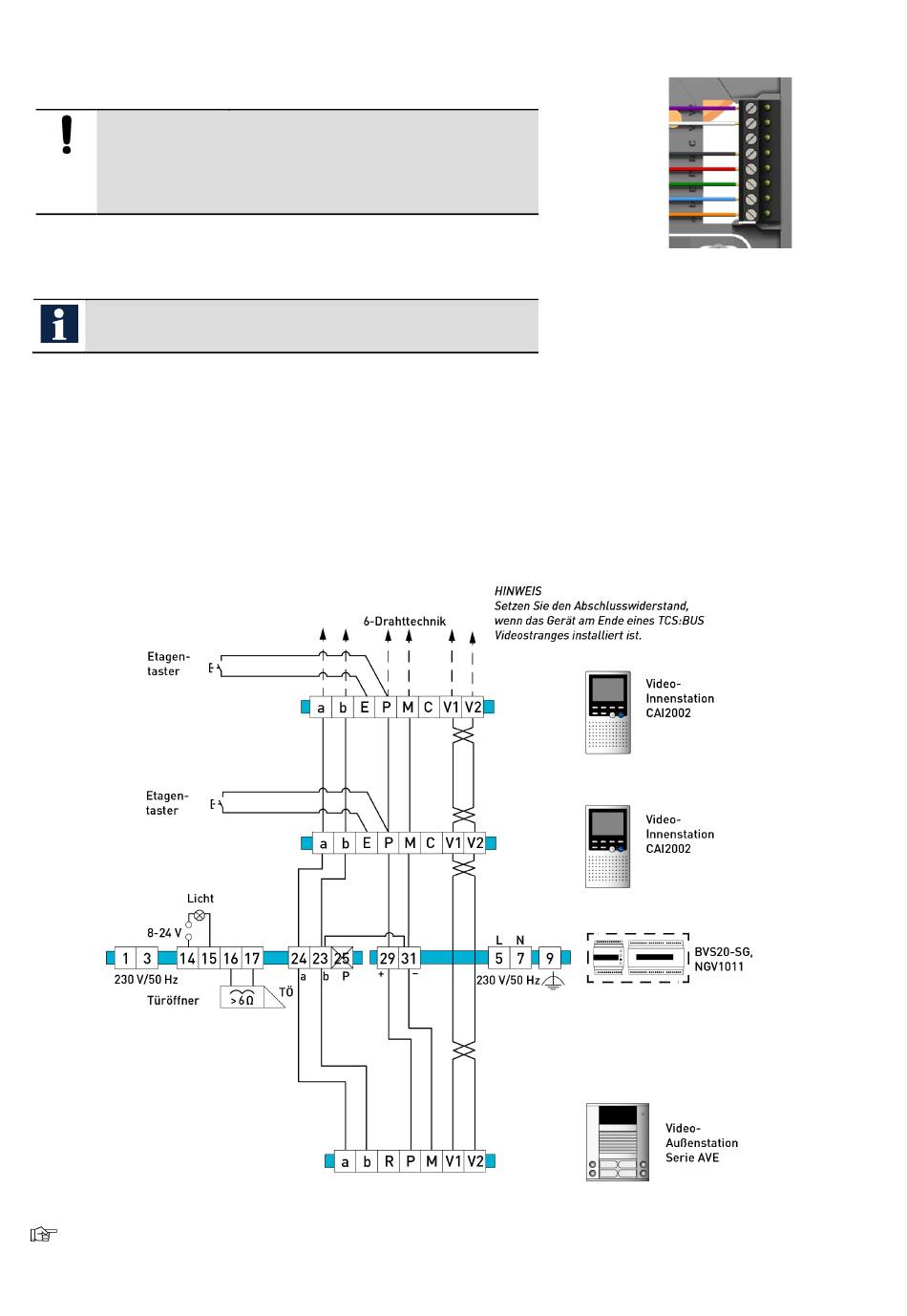

Schaltungsbeispiel
Abb. 4: Beispielschaltplan
Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter
www.tcsag.de zur Verfügung.
10
Beschädigung des Gerätes
Abb. 3: Leitungen anschließen
V2
V1
M
P
E
b
a
