Montage mit UP- oder Wandauslassdose
► Montieren Sie die Innenstation immer über einer UP-Dose
oder einer Wandauslassdose.
► Positionieren Sie die Kabeldurchführung über der Dose.
► Montieren Sie die Unterschale an den
Befestigungsbohrungen
► gemäß Abbildung.
► Befestigen Sie die Unterschale mit geeigneten Schrauben
an der UP-Dose oder der Wandauslassdose.
Beachten Sie die Einbaulage der Unterschale. Die
Einbaulage ist in der Unterschale durch einen Pfeil
und die Bezeichnung TOP markiert (Abb. 2).
Leitungen anschließen
► Minimieren Sie die Länge der Leitungen oberhalb der
Unterschale, um die Leitungen problemlos zu verlegen.
Achten Sie beim Aufrasten der Oberschale darauf, die
Leitungen nicht einzuklemmen.
► Schließen Sie die Leitungen gemäß Beschriftung in der
Unterschale an der Steckklemme an.
Dazu können Sie die Klemme aus der Führung nehmen.
► Legen Sie die Leitungen in den Kabelraum.
ACHTUNG! Beschädigung des Gerätes durch
Achten Sie darauf, dass sich kein unisolierter oder
nicht angeschlossener Draht (z.B. Kabelschirm) im
Kabelraum befindet.
Beachten Sie das Schaltungsbeispiel auf Seite 11.
8
Überspannung.

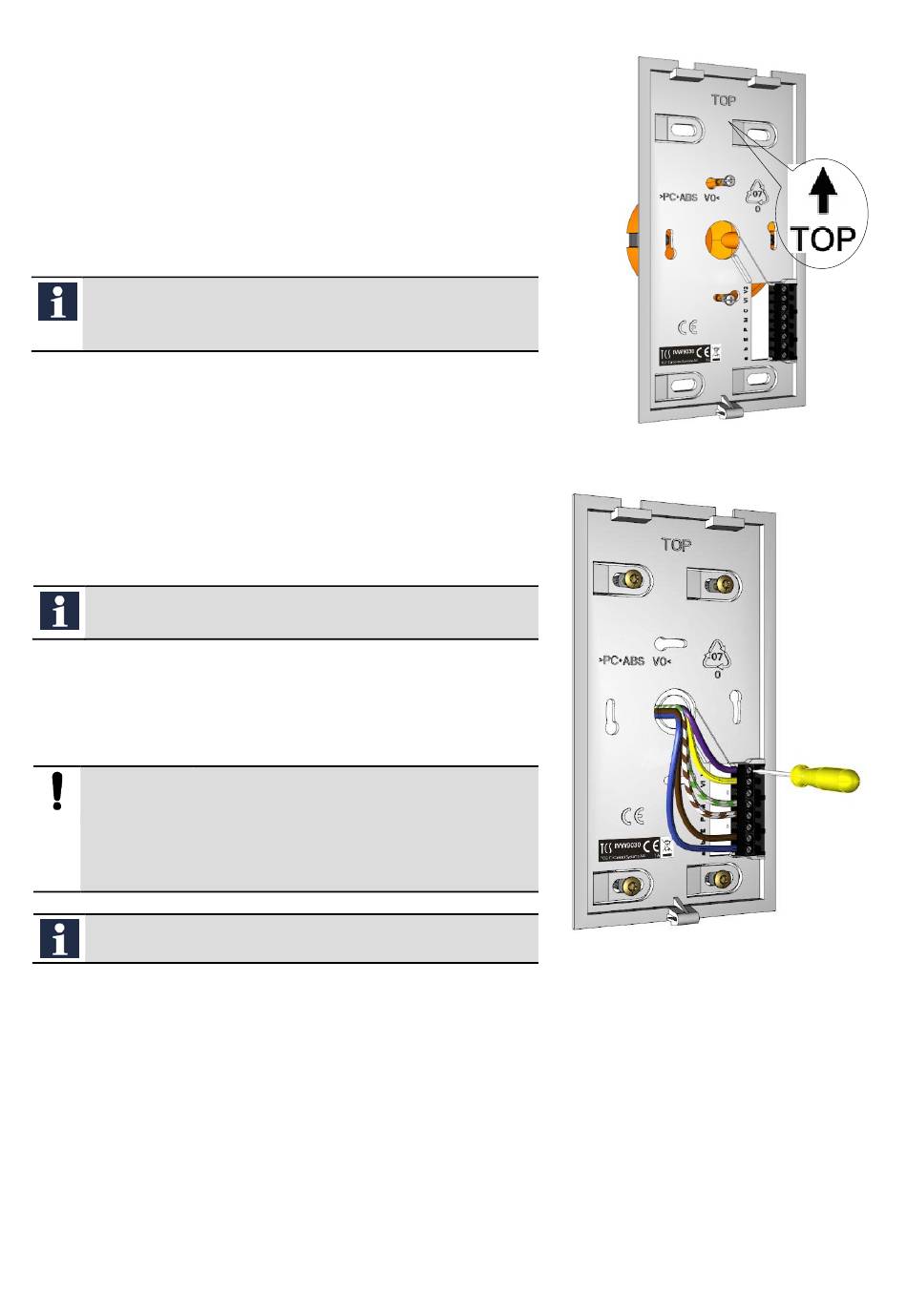

Abb. 2: Unterschale montieren
Abb. 3: Leitungen anschließen
