Produktinformation
IP-Video-Innenstation Serie TASTA
IVW5411-0145

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TCS IVW5411-0145

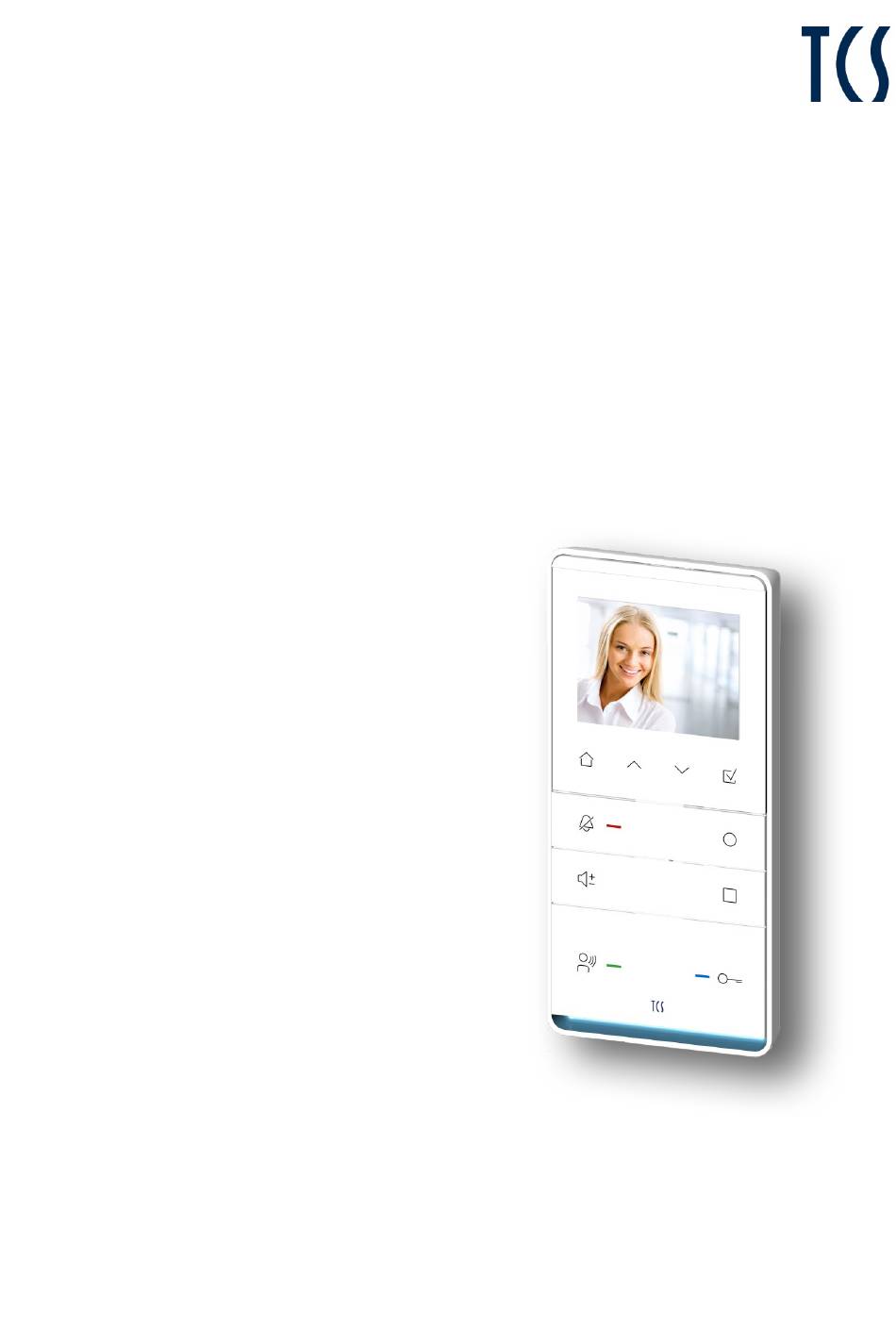

  • Seite 1 Produktinformation IP-Video-Innenstation Serie TASTA IVW5411-0145...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise....................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Hinweise zur Netzwerksicherheit ..........................5 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 Produktbeschreibung .....................
  • Seite 4: Lieferumfang

    Lieferumfang 1 x Innenstation IVW5411-0145 1 x Montageschale mit Anschlussklemme Kurzanleitung (Produktinformation) Bedienungsanleitung Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte und Netzwerkadminis- tratoren. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo es für War- tung und Reparatur zugänglich ist.
  • Seite 5: Sicherheitshinweise

    • Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. • Beachten Sie für die Installation von TCS:VoIP-Geräten die allgemein gültigen Normen der strukturierten Verkabelung von Kommunikationsanlagen EN50173-1. Verwenden Sie im- mer Datenleitungen mit mindestens dem Standard CAT5e.
  • Seite 6: Produktbeschreibung

    Bestimmungsgemäßer Gebrauch IVW5411-0145 ist eine IP-Video-Innenstation zum Vollduplex-VoIP-Freisprechen. Sie ist ausschließlich für den Einsatz im Innenbereich geeignet. Das IVW5411-0145 ist für die Aufputzmontage geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.
  • Seite 7: Geräteübersicht

    Geräteübersicht Abb. 1: Geräteübersicht Verriegelung Funktionstaste 1 Montageplatte / Montageschale Lautstärketaste Smart Slot Anzeige Ruf AUS (rot) Anschlussklemme Ruf AUS-Taste Türöffnertaste Mikrofon Türöffneranzeige (blau) Home-Sensortaste Ambientebeleuchtung /Lautsprecher Sensortaste UP Ruf-/Sprechenanzeige (grün) Sensortaste Down Sprechentaste Sensortaste OK Funktionstaste 2 Display...
  • Seite 8: Anzeige- Und Bedienelemente

    Abb. 2: Bildschirm Bezeichnung der Videoquelle Datum Anzahl der verpassten Rufe Uhrzeit Rufton aktiviert/deaktiviert Videobild Anzeige- und Bedienelemente • Kurz drücken: Rufton de- oder aktiviert Ruf AUS-Taste • 8 s lang drücken: Ruftonauswahl einleiten / beenden • Leuchtet: Ruf AUS aktiviert Anzeige RUF AUS (rot) •...
  • Seite 9 Je nach Konfiguration: • Aktion URL • DTMF (bei Sprechverbindung) • senden http(s)-request Türöffnertaste • Türöffnerfunktion • Sprechen beenden: Ruf wird nach 4 s beendet • Sprechen beenden: nach senden eines DTMF • Ruftonauswahl für unbekannten SIP-Ruf • kurz drücken Bild aufschalten Home-Taste •...
  • Seite 10: Technische Daten

    Technische Daten 18 - 26 V DC (vom Gleichspannungsnetzgerät) Versorgungsspannung IEEE802.3af Mode A (PoE) zulässige Umgebungstemperatur - 5 ...+ 40 °C Videomodul TFT-Color Bildschirmdiagonale 8,9 cm (3,5 Zoll) Auflösung 320 x 240 Pixel, QVGA Gehäuse Kunststoff ASA Abmaße (in mm) H 194 x B 94 x T 17 T 21 (mit Montageschale) Schutzart...
  • Seite 11: Montage Und Installation

    Montage und Installation Montagehöhe Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Boden, Abb. 3). Abb. 3: Montagehöhe Montageschale montieren Die Montageschale kann direkt auf eine Wand oder auf einer Unterputzdose geschraubt werden. Unterputzdose: ►...
  • Seite 12 Montageplatte montieren ► Montieren Sie die Montageplatte immer auf eine Unterputz- dose. ► Positionieren Sie die Kabeldurchführung über der Unter- putzdose. ► Montieren Sie die Montageplatte mit geeigneten Schrauben an der Unterputzdose. (Abb. 5). Beachten Sie die Einbaulage der Montageplatte. Die Einbaulage ist auf der Montageplatte durch einen Pfeil und die Bezeichnung TOP markiert (Abb.
  • Seite 13: Leitungen Anschließen

    Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,08 … 1,5 mm (Ø 0,32 … 1,4 mm) Max. Anzahl Drähte pro Klemmenkontakt: je 2 x 0,8 mm, 3 x 0,6 mm ► ERT, P und M und max. 1 Draht pro Klemme ► Schließen Sie keine weiteren Adern mit Hilfsklemmen an.
  • Seite 14 Gerät auf die Montageplatte / Montageschale aufrasten ► Setzen Sie das Gerät auf die beiden Rastwinkel an der Un- terseite der Montageplatte auf. ► Rasten Sie das Gerät oben mit leichtem Druck ein (Abb. 7). Gerät von der Montageplatte / Montageschale entfernen Abb.
  • Seite 15: Schaltungsbeispiel

    Schaltungsbeispiel Abb. 8: Schaltungsbeispiel Inbetriebnahme Erforderliche Systemvoraussetzungen • Betriebssystem Windows 7, 8, 8.1, 10 (32/64-Bit) • Benötigter Festplattenspeicher: 10 MB • Grafikkarte mit einer Mindestauflösung: 1280x1024 Pixel • Net Framework 4.0...
  • Seite 16: Vorbereiten

    • einen Windows-PC • Konfigurationssoftware (nicht im Lieferumfang enthalten) Konfigurationssoftware downloaden ► Laden Sie die Konfigurationssoftware direkt von der Homepage der TCS AG herunter. Konfigurationssoftware installieren ► Entpacken Sie die ZIP-Datei auf ihrer Festplatte. ► Starten Sie die Configo_IP_1.x.exe. Sie werden am Bildschirm durch die Installation geführt.
  • Seite 17: Fehlererkennung Und -Anzeige

    Fehlererkennung und -anzeige Fehler werden sofort nach dem Erkennen eines Fehlers durch Blitzen angezeigt. Beim Drücken einer beliebigen Taste des Gerätes wird ein Fehlerton ausgegeben. Die optische Fehleranzeige bleibt so lan- ge aktiv, bis der Fehler beseitigt wurde. Anzeige Fehlerton LEDs Fehlerursachen / Beseitigung Fehlermodus...
  • Seite 18: Konfiguration / Einstellungen

    Konfiguration / Einstellungen manuelle Konfigurationsmöglichkeiten Konfigurations- Werkseinstellung Funktion Manuell software configo IP Netzwerkeinstellungen DHCP an SIP-Account Einstellungen leer Sprechzeit 2 min. Ruf-Timeout 1 min. Funktionstaste 1 leer Funktionstaste 2 DTMF 8 Türöffnertaste DTMF 7 Rufton Rufton 2 Ruftonlautstärke Stufe 7 Sprachlautstärke Stufe 2 deaktiviert...
  • Seite 19: Ambientebeleuchtung Ein-/Ausschalten

    Ambientebeleuchtung ein-/ausschalten ► Drücken Sie die Funktionstaste 2 ca. 4 s lang. Die Ambientebeleuchtung wird ein- bzw. ausgeschal- tet. Lautstärken einstellen Jeweils in 4 Stufen einstellbar Lautstärke Sprache ► Bei bestehender Sprechverbindung: Drücken Sie sooft die Lautstärketaste, bis die gewünschte Lautstärke eingestellt ist. Lautstärke Rufton ►...
  • Seite 20 Sprache einstellen ► Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet. ► Wählen Sie mit den Pfeiltasten das Menü Language aus. ► Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste. Das Menü Language wird Ihnen angezeigt. ► Wählen Sie mit den Pfeiltasten Ihre gewünschte Sprache aus.
  • Seite 21: Audioeinstellungen

    Audio Einstellungen Im Menü Audio-Einstellungen können Sie folgende Einstellun- gen vornehmen: • Einstellen der Ruftöne • Ruftonlautstärke • Gesprächslautstärke • Mikrofonlautstärke ► Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet. ► Wählen Sie mit den Pfeiltasten das Menü Audio- Einstellungen aus.
  • Seite 22: Anrufliste

    Anrufliste Im Menü Anrufliste werden Ihnen angenommene und verpass- te Rufe sowie das Anrufer-Bild angezeigt. ► Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet. ► Wählen Sie mit den Pfeiltasten das Menü Anrufliste aus. ► Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste. Die Anrufliste wird Ihnen angezeigt.
  • Seite 23: Reinigung

    Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.
  • Seite 24: Service

    Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188. Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933 8799-10 FAX: 03933 8799-11 www.tcsag.de Technische Änderungen vorbehalten. TCS Hotline Deutschland Tel.: 04194 9881-188 FAX: 04194 988-129 Ausgabe: 03/2019 Mail: hotline@tcsag.de...
