11. Le déroulement de la galvanoplastie dans l'appareil DeguDent:
Etape Action Indications du menu
1 Choix du type de • Indications du menu principal
«Galvanoplastie»
2 Choix des paramètres 1 • Affichage du nombre d'électrodes
ou superstructures et dissolution du
plâtre EIN/AUS (MARCHE/ARRET)
3 Choix des paramètres 2 • Affichage de l'épaisseur de la
couche et types d'essais
• Calcul automatique et indication des
volumes de liquide et d'activateur
nécessaires ainsi que la taille du
récipient
4 Préparation • Indication de l'épaisseur
de la couche, du type d'essai et
du logement
• Indication des volumes de liquide
et d'activateur nécessaires ainsi que
la taille du récipient
• Visualisation de la mise en place
de l'essai
5 Début de la • Indications des logements à utiliser
galvanoplastie et reconnaissance des liaisons
• Affichage dynamique du temps
restant (préchauffage de l'électrolyte,
galvanoplastie, dissolution du plâtre)
• Affichage de la température
de l'électrolyte
• Actualisation dynamique du statut
de l'opération
78
Actions de l'opérateur
• Sélection de l'option de menu
«galvanoplastie»
• Validation du choix en appuyant
sur la touche ENTER
• Sélection du nombre d'électrode
ou superstructures
• Activation/désactivation de la
dissolution du plâtre
• Changer de menu à l'aide de la
touche START (DEMARRAGE)
• Sélection de l'épaisseur de la couche
des essais
• Sélection des différents types d'essais
• Changer de menu à l'aide de la
touche START (DEMARRAGE)
• Remplissage du bac en verre avec
les quantités de bain d'or et
d'activateur définies par le système
• Mise en place du support des
pièces à traiter selon les indications
données à l'écran
• Le cas échéant, remplir de 500 ml
de dissolvant spécial plâtre
• Changer de menu à l'aide de la
touche START (DEMARRAGE)
• Changer de menu à l'aide de la
touche START (DEMARRAGE)
12. Recyclage des résidus d'or :
• Le recyclage est réalisé directement par l'appareil (voir le mode d'emploi de l'appareil).
• La cathode de recyclage est codée en rouge.
• La quantité de liquide doit être programmée.
• Mais l'utilisation de l'éponge de recyclage est également une alternative.

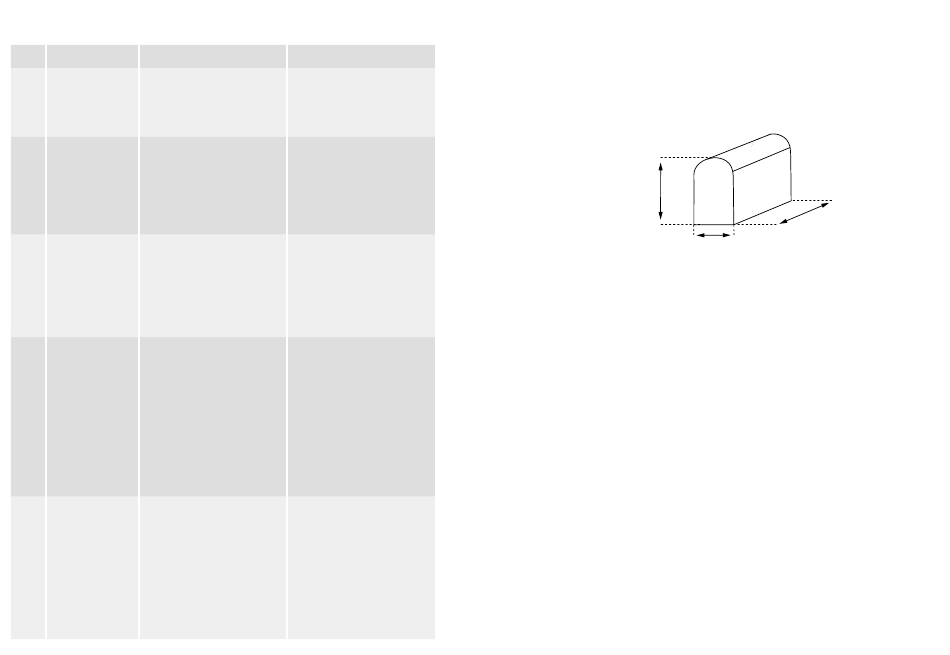

13. Solaris : exemples de calcul des barres :
H
Le système de galvano Solaris permet une galvanoplastie de cavaliers pour barres jusqu'à une surface
de grandeur de 2200 mm pour une barre et de 1100 mm
2
processus. L'objectif est une épaisseur de couche de 300 µm pour les barres.
Exemples de calcul des barres :
Formule de calcul : surface F = (largeur x longueur) + 2 x (hauteur x longueur)
Valeurs approximatives :
Niveau de courant 1: 50 mm 2
Niveau de courant 2: 65 mm 2
Niveau de courant 3: 90 mm 2
Niveau de courant 4: 115 mm 2
Niveau de courant 5: 150 mm 2
Niveau de courant 6: 200 mm 2
Niveau de courant 7: 265 mm 2
Niveau de courant 8: 300 mm 2
Exemple :
2 piliers de barre (niveau de courant 4 et 5) plus coiffe de barre (longueur 25 mm, hauteur 4 mm,
largeur 3 mm)
Calcul :
2 piliers de barre = 115 mm 2 + 150 mm 2 = 265 mm
Coiffe de barre = (3 mm x 25 mm) + 2 x (4 mm x 25 mm) = 275 mm
Surface totale : 265 mm 2 + 275 mm 2 = 540 mm
Les logements pour cathodes 3 et 6 sont disponibles pour les barres.
• Des instructions de travail séparées sont disponibles pour le processus barres.
Lo
La
respectivement pour 2 barres dans un
2
2
2
2
