9.3 Tablou de control

Aplicație de umplere, paginile 197 și 198.
Pentru aceste aplicații, folia furnizată cu LC 108 trebuie să fie
atașată la cutia de control CU 221 cum este arătat în fig. 24.
Folia poate fi găsită înăuntrul cutiei LC 108 jos.

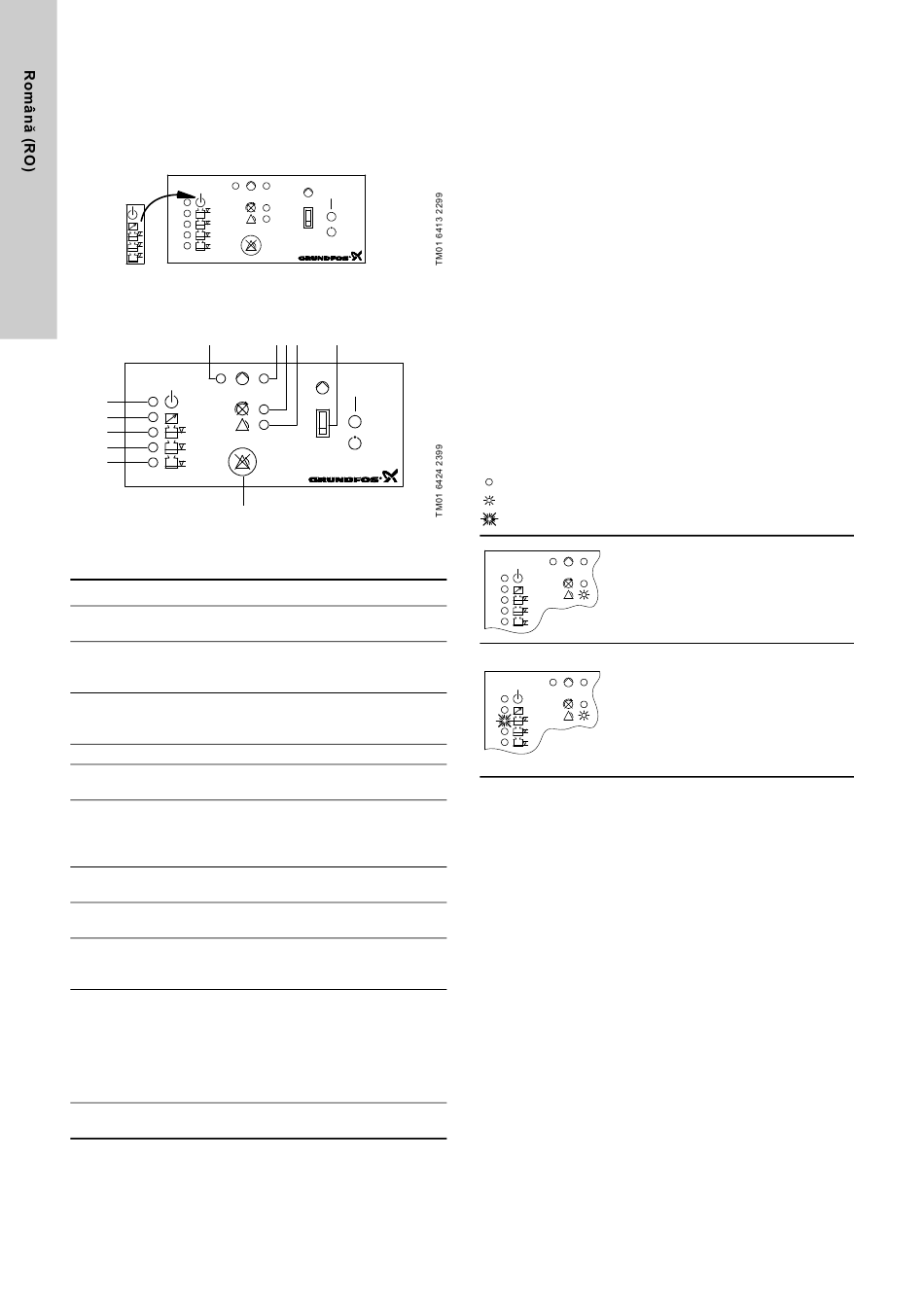

Figura 24 arată cum folia este atașată de modului CU 211.
CU 211
Fig. 24
Figura 25 arată tabloul de comandă al modulului CU 211.
1
CU 211
1
12
11
10
9
8
7
Fig. 25
Legenda pentru simbolurile din fig. 25:
Poz. Descriere
Indicator luminos verde, indicând întârziere pornire
1
(intermitent) şi funcţionare pompă (aprins permanent).
Indicator luminos roșu, indică avarie la pompă.
2 Intermitent: Avarie în rezistor PTC/releul termic.
Pornit: Avarie în demarorul motorului.
Indicator luminos roşu, semnalizând secvenţă incorectă
3 de fază (numai anumite variante şi numai pompe
trifazate).
4 Indicator luminos roşu, indicând o alarmă generală.
Comutator ON-OFF-AUTO, trei poziţii,
5
vezi secţiunea 9.5.
Buton resetare, buton pentru resetare manuală a
semnalizărilor de avarie către echipamente externe şi
7
hupa încorporată (numai anumite variante),
vezi secțiunea 9.5.
Indicator luminos portocaliu, care este activat de către
8
electrodul pentru pornirea pompei.
Indicator luminos portocaliu, care este activat de către
9
electrodul pentru oprirea pompei.
Indicator luminos portocaliu, care este activat de către
10 flotorul pentru alarmă pericol deversare. În caz de
alarmă nivel ridicat, indicatorul luminos este intermitent.
Indicator luminos portocaliu, care este activat de către
întrerupătorul manual pornit/oprit.
Pompa este oprită când comutatorul este setat la poziția
11 oprit (indicatorul luminos este permanent pornit).
POmpa pornește când comutatorul este setat pe poziția
pornit dacă nu electrodul pentru oprirea pompei
(vezi poz. 9 mai jos) dă un semnal în același timp.
Indicatorul luminos verde semnalizeaza ca alimentarea
12
electrică este pornita.
178
1
1
2 3 4 5
1
9.4 Funcții baterie rezervă
Aplicație de umplere, paginile 197 și 198.
Dacă o baterie de rezervă pentru CU 211 (accesoriu pentru
anumite variante) este instalat, următoarele funcții vor fi efectuate
dacă alimentarea electrică normală la LC 108 cade (vezi și
ilustrațiile de mai jos):
• Alarma obișnuită este activă, indicatorul luminos roșu este
pornit - nu poate fi resetat!
• Dacă dispozitivul de alarmă externă pentru alarma obișnuită
este furnizat de la o sursă externă de putere, acest dispozitiv
va fi activ, acest dispozitiv va fi activ - nu poate fi resetat din
butonul de resetare!
• Hupa încorporată (numai anumite variante) este activată -
poate fi resetată de la butonul de resetare!
• Dacă nivelul de lichid din bazin creşte peste nivelul pentru
alarmă deversare, al doilea indicator luminos portocaliu de
sus va clipi.
• Dacă funcția de pornire întârziată și testul de funcţionare
automat au fost selectate (comutatorul 4 al întrerupătorului
DIP), pornirea va fi întârziată după ce alimentarea electrică a
fost pornită când nivelul de lichid este suficient de mare,
vezi secțiunea 9.2.
Tabelul de mai jos arată situațiile care pot apărea dacă furnizarea
normală de electricitate la LC 108 cade și o baterie de rezervă
este conectată:
= indicatorul luminos este stins.
= indicatorul luminos este aprins.
= indicatorul luminos este intermitent.
Avarie reţea alimentare:
CU 211
1
• Alarma generală este activă.
Indicatorul luminos roşu este aprins.
• Indicatorul luminos verde (alimentarea
electrică este pornită) este închis.
Avarie alimentare reţea şi alarmă nivel
ridicat:
CU 211
• Alarma generală este activă.
1
Indicatorul luminos roşu este aprins.
• Indicatorul luminos portocaliu este
intermitent.
• Indicatorul luminos verde (alimentarea
electrică este pornită) este închis.
