Zworki 1 do 10 ustawić następująco:
• zworki 1, 2 i 3, typ zastosowań:
Kiedy ustawienia zworek przełącznika DIP są zmieniane
sterownik musi być wyłączony przynajmniej na 1 minutę!
To ustawienie określa aktualny typ zastosowań
(instalacje odwadniające, str 199 i 200).
• Łączniki 4, 5 i 6 czas martwy:
Kiedy ustawienia zworek przełącznika DIP są zmieniane
sterownik musi być wyłączony przynajmniej na 1 minutę!
Czas martwy jest to czas w którym pompa uruchomi się po
załączeniu nawet jeżeli łącznik przepływu nie zarejestruje
żadnego przepływu. Pompa zostanie wyłączona ponownie
jeżeli łącznik przepływu nie rejestruje żadnego przepływu.
10 sek.
20 sek.
40 sek.
1 min.
• Łączniki 7, 8, 9 i 10, czas ponownego uruchomienia:
Kiedy ustawienia zworek przełącznika DIP są zmieniane
sterownik musi być wyłączony przynajmniej na 1 minutę!
Czas ponownego uruchomienia jest to czas w którym pompa
będzie próbowała się ponownie uruchomić od ostatniego
sygnału wyłączenia.
Bez ponownego
*
uruchomienia
1 min.
2 min.
3 min.
5 min.
7 min.
10 min.
12 min.
* Przy ustawieniu "bez ponownego uruchomienia" pompę można
ponownie uruchomić tylko łącznikiem ręcznego ponownego
uruchomienia.
146
2 min.
3 min.
4 min.
5 min.
15 min.
17 min.
20 min.
25 min.
30 min.
50 min.
70 min.
90 min.

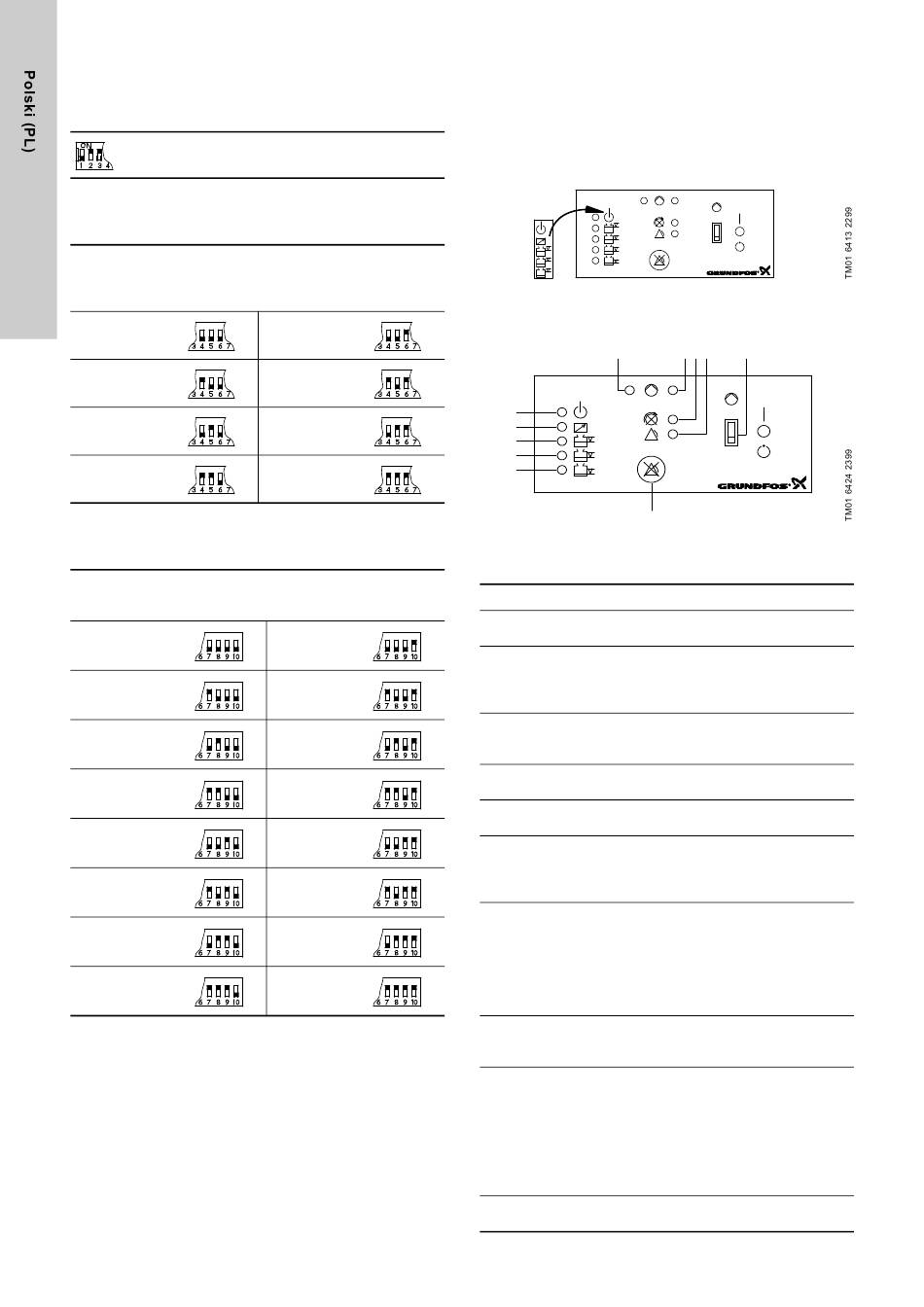

11.3 Panel sterujący
Instalacje odwadniające, str 199 i 200.
W tych zastosowaniach, metalową folię dostarczoną ze
sterownikiem LC 108 należy zamocować na panelu sterowania
CU 211 jak pokazano na rys. 21. Folia jest umieszczona w środku
sterownika LC 108 w dolnej jego części.
Folia pokazana jest na rys. 21.
CU 211
Rys. 21
Rys. 22 przedstawia panel sterujący modułu CU 211.
1
CU 211
1
12
11
10
9
8
7
Rys. 22
Objaśnienie oznaczeń z rys 22:
Poz. Opis
Zielona lampka sygnalizacyjna, wskazuje zwłokę
1
włączenia (miga) lub pracę pompy (pali się ciągle).
Czerwona lampka sygnalizacyjna, wskazuje zakłócenie
pompy:
2
Miga: Usterka oporności PTC/ łącznika termicznego
Świeci: Usterka w zabezpieczeniu ochronnym silnika.
Czerwona lampka sygnalizacyjna, wskazuje
3 nieprawidłową kolejność faz (tylko dla pomp z silnikiem
trójfazowym).
Czerwona lampka sygnalizacyjna, wskazuje wspólny
4
alarm.
Przełącznik ZAŁ-WYŁ-AUTO, trójpozycyjny, patrz
5
punkt 11.5.
Przycisk kasujący do ręcznego kasowania alarmów
sygnalizowanych sygnalizatorem zewnętrznym
7
i wbudowanym brzęczykiem (tylko pewne wykonania),
patrz punkt 11.5.
Pomarańczowa lampka sygnalizacyjna, aktywacja przez
łącznik przepływu.
Lampka pali się gdy łącznik przepływu rejestruje
8 przepływ cieczy.
Pompa jest wyłączona jeżeli łącznik przepływu nie
rejestruje żadnego przepływu po "czasie martwym",
patrz pkt 11.2 Nastawy.
9
i Brak funkcji przy tym zastosowaniu!
10
Pomarańczowa lampka sygnalizacyjna, aktywacja przez
łącznik ręcznego ponownego uruchomienia pompy.
Pompa zostaje uruchomiona jeżeli łącznik jest
ustawiony w pozycji zał. (ponowne uruchomienie)
11
(lampka sygnalizacyjna pali się).
Pompa zostaje wyłączona jeżeli łącznik przepływu nie
rejestruje żadnego przepływu po "czasie martwym",
patrz pkt. 11.2.
Zielona lampka sygnalizacyjna, wskazująca włączenie
12
napięcia sieciowego.
