7.3 Panel sterujący
4 łączniki pływakowe, str. 191 i 192.

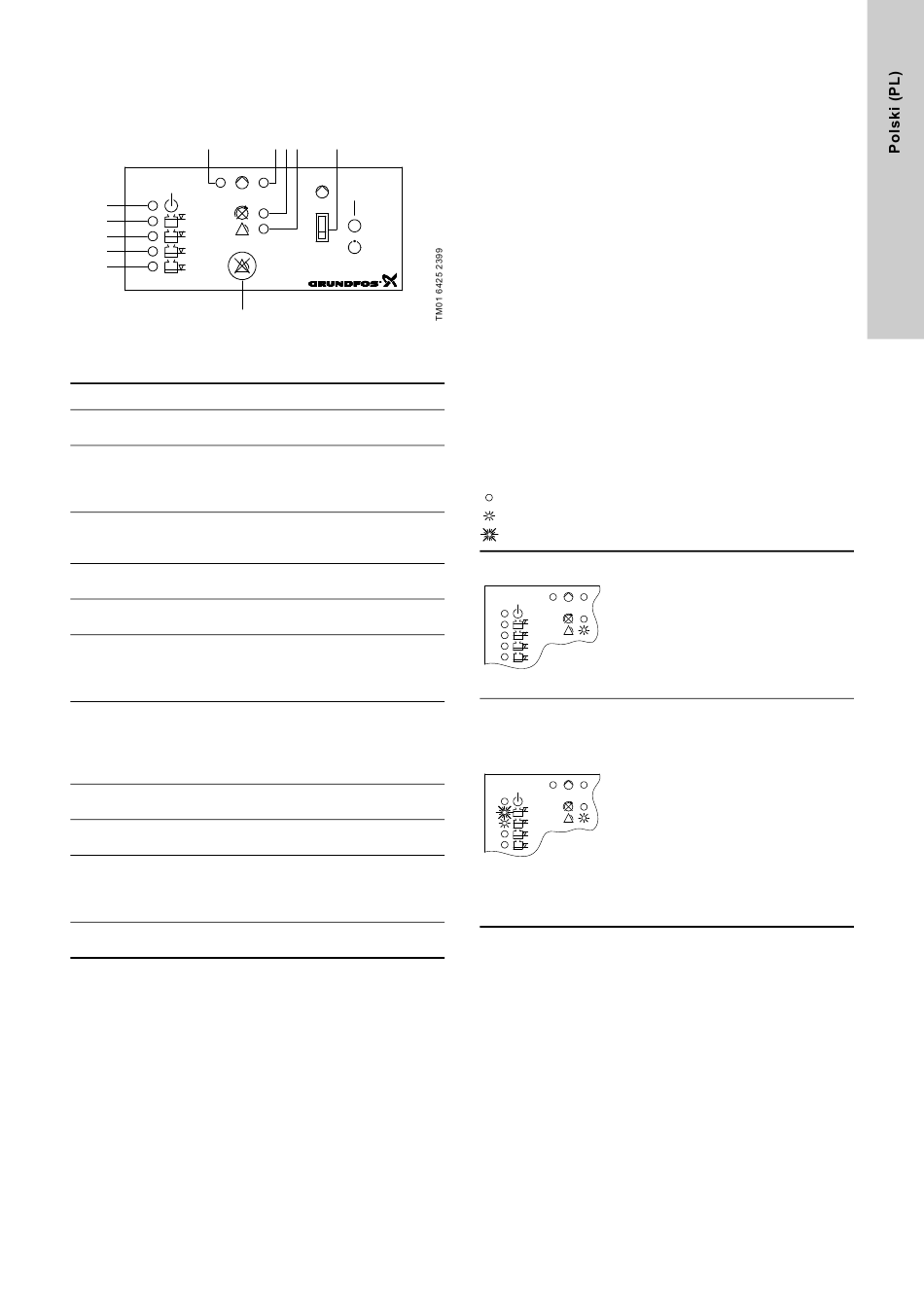

Rys. 10 przedstawia panel sterujący modułu CU 211.
1
CU 211
1
12
11
10
9
8
7
Rys. 10
Objaśnienie oznaczeń z rys 10:
Poz. Opis
Zielona lampka sygnalizacyjna, wskazuje zwłokę
1
włączenia (miga) lub pracę pompy (pali się ciągle).
Czerwona lampka sygnalizacyjna, wskazuje zakłócenie
pompy:
2
Miga: Usterka oporności PTC/ łącznika termicznego
Świeci: Usterka w zabezpieczeniu ochronnym silnika.
Czerwona lampka sygnalizacyjna, wskazuje
3 nieprawidłową kolejność faz (tylko dla pomp z silnikiem
trójfazowym).
Czerwona lampka sygnalizacyjna, wskazuje wspólny
4
alarm.
Przełącznik ZAŁ-WYŁ-AUTO, trójpozycyjny,
5
patrz punkt 7.5.
Przycisk kasujący do ręcznego kasowania alarmów
sygnalizowanych sygnalizatorem zewnętrznym
7
i wbudowanym brzęczykiem (tylko pewne wykonania),
patrz punkt 7.5.
Pomarańczowa lampka sygnalizacyjna, aktywacja przez
łącznik alarmu suchobiegu.
8 W przypadku alarmu suchobiegu, lampka
sygnalizacyjna miga. W narmalnych warunkach pracy,
lampka pali się.
Pomarańczowa lampka sygnalizacyjna, aktywacja przez
9
łącznik wył. pompy.
Pomarańczowa lampka sygnalizacyjna, aktywacja przez
10
łącznik pływakowy zał. pompy.
Pomarańczowa lampka sygnalizacyjna, aktywacja przez
łącznik pływakowy wysokiego poziomu.
11
W przypadku alarmu wysokiego poziomu lampka
sygnalizacujna miga.
Zielona lampka sygnalizacyjna, wskazująca włączenie
12
napięcia sieciowego.
2 3 4 5
1

7.4 Funkcje przy zasilaniu buforowym z baterii

4 łączniki pływakowe, str. 191 i 192.
Jeśli przyłączona jest baterią zasilania buforowego dla
CU 211 (osprzęt dodatkowy), to przy braku normalnego zasilania
sieciowego sterownika LC 108 realizowane są następujące
funkcje (patrz również poniższy rysunek):
• zbiorcza sygnalizacja alarmu - czerwona lampka
sygnalizacyjna pali się i nie daje się skasować przyciskiem
kasującym!
• jeśli zewnętrzny sygnalizator alarmu zbiorczego jest zasilany
z innego źródła, w przypadku alarmu nie będzie go można
skasować przyciskiem kasującym!
• wbudowany brzęczyk (tylko pewne wykonania) jest aktywny -
w przypadku alarmu nie będzie go można skasować
przyciskiem kasującym!
• jeśli poziom cieczy w studzience zbiorczej przewyższa poziom
alarmowy, to najwyższa pomarańczowa lampka
sygnalizacyjna miga, a druga od góry pomarańczowa lampka
sygnalizacyjna pali się ciągle.
• jeśli nastawiono zwłokę załączania automatyczny test pompy
(zworka 4) to po włączeniu napięcia zasilania, przy istnieniu
wystarczającego poziomu cieczy, załączenie pompy następuje
z pewną zwłoką, patrz punkt 7.2.
Poniższa tabela przedstawia sytuacje, jakie mogą wystąpić przy
zakłóceniu normalnego zasilania sieciowego sterownika LC 108
z przyłączon baterią zasilania buforowego:
= lampka sygnalizacyjna nie pali się.
= lampka sygnalizacyjna pali się.
= lampka sygnalizacyjna miga.
Zakłócenie sieci zasilającej:
• aktywna zbiorcza sygnalizacja
alarmów.
CU 211
1
Pali się czerwona lampka
sygnalizacyjna.
• nie pali się zielona lampka
sygnalizacyjna (sygnalizacja włączenia
napięcia sieciowego).
Zasilanie wyłączone.
Zakłócenie sieci zasilającej i alarm
wysokiego poziomu:
• aktywna zbiorcza sygnalizacja
alarmów.
Pali się czerwona lampka
CU 211
sygnalizacyjna.
1
• miga najwyższa pomarańczowa
lampka sygnalizacyjna.
• pali się druga od góry pomarańczowa
lampka sygnalizacyjna.
• nie pali się zielona lampka
sygnalizacyjna (sygnalizacja włączenia
napięcia sieciowego).
Zasilanie wyłączone.
