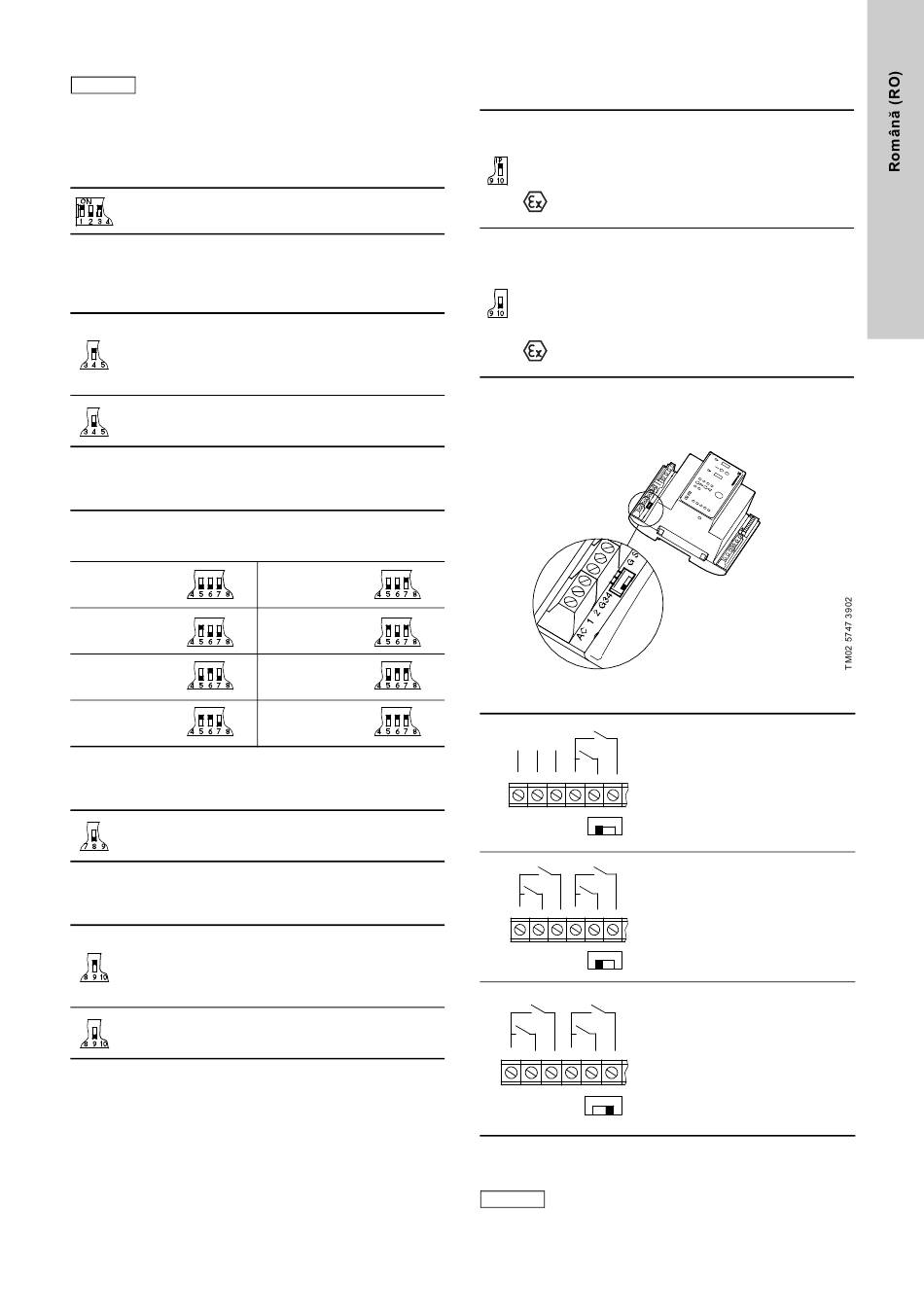

Comutatorul DIP nu trebuie să fie setat la alte
combinaţii de comutatoare care nu sunt descrise
Notă
în această secţiune.
Setaţi comutatoarele de la 1 la 10 după cum urmează:
• Comunitoare 1, 2 și 3, tip aplicație:
Când se modifică setarea comutatorului DIP, controlerul
trebuie decuplat pentru cel puţin un minut!
Această setare determină tipul actual de aplicație
(aplicație de completare, paginile 197 și 198).
• Comutator 4, întârziere de pornire şi rulare test automat
(numai în caz de baterie auxiliară):
Când se modifică setarea comutatorului DIP, controlerul
trebuie decuplat pentru cel puţin un minut!
La această setare, pornirea este întârziată în cadrul
gamei de la 0 la 255 sec. (aleatoriu) după ce
alimentarea electrică a fost pornită când nivelul
lichidului este suficient de mare.
Testul automat de funcţionare la fiecare 24 de ore.
După ce electricitatea a fost pornită, pompa va porni
imediat când nivelul lichidului este suficient de mare.
Fără test de funcţionare automat.
• Comutatoarele 5, 6 și 7, pornire întârziată:
Când se modifică setarea comutatorului DIP, controlerul
trebuie decuplat pentru cel puţin un minut!
Întârzierea de oprire reprezintă timpul de când este dat
semnalul de oprire până când pompa este oprită.
Asigură că pompa nu merge în gol.
0 sec.
15 sec.
30 sec.
45 sec.
• Comutatorul 8:
Când se modifică setarea comutatorului DIP, controlerul
trebuie decuplat pentru cel puţin un minut!
Comutatorul 8 nu are nici o funcţie în legătură cu
aplicaţia curentă (aplicație de completarwe, paginile
197 și 198), dar această setare trebuie menținută!
• Comutator 9, resetarea automată a alarmei:
Când se modifică setarea comutatorului DIP, controlerul
trebuie decuplat pentru cel puţin un minut!
Această setare asigură resetarea automată a
semnalelor de alarmă la dispozitivele externe de
alarmă şi hupa încorporată. Totuși, un semnal de
alarmă va fi resetat numai dacă cauza avariei nu mai
există.
La această setare, semnalizarea alarmei trebuie
resetată manual cu ajutorul butonului de reset
(butonul de reset este descris în secţiunea 9.5).
60 sec.
90 sec.
120 sec.
180 sec.
• Comutatorul 10, repornire automată:
Când se modifică setarea comutatorului DIP, controlerul
trebuie decuplat pentru cel puţin un minut!
Această setare permite repornirea automată după ce
rezistenţa PTC/întrerupătorul termic al motorului a
decuplat pompa. Repornirea nu va fi realizată până când
motorul nu s-a răcit la temperatura normală.
Când pompele conectate sunt utilizate în zone cu
potenţial de explozie, comutatorul 10 nu trebuie să
fie în această poziție!
La această setare, pompa trebuie repornită manual după
ce rezistenţa PTC/întrerupătorul termic al motorului a
decuplat pompa. Pentru repornirea pompei, apăsați
întrerupătorul selector ON-OFF-AUTO în poziția OFF
pentru o perioadă scurtă (întrerupătorul selector ON-
OFF-AUTO este descris în secțiunea 9.5).
Când pompa conectata este utilizată în zone cu
potenţial de explozie, comutatorul 10 trebuie să fie
în această poziție!
Selector AC/DC:
Selectorul AC/DC pentru electrozi şi/sau flotoare este plasat ca în
fig. 23.
Fig. 23
Funcţionare cu electrozi şi
flotoare:
Butonul comutator în poziţia AC:
Este posibil să se conecteze
0 V
13-18 VAC
3 electrozi (1 ca electrod de
referinţă) şi 2 flotoare.
AC 1 2 G 3 4
Controlerul transmite un semnal
AC DC
13-18 VAC.
Funcţionare cu flotoare:
Butonul comutator în poziţia AC:
Este posibil să se conecteze
0 V
13-18 VAC 4 flotoare.
Controlerul transmite un semnal
13-18 VAC.
AC 1 2 G 3 4
AC DC
Funcţionare cu flotoare:
Butonul comutator în poziţia DC:
Este posibil să se conecteze
4 flotoare.
12 VDC 0 V
Cabluri de până la 100 de metri pot
fi conectate între controler şi
AC 1 2 G 3 4
flotoare.
AC DC
Controlerul transmite un semnal
12 VDC.
Dacă distanţa între controler şi bazin depăşeşte
20 de metri, nu este recomandat să se folosească
electrozi deoarece pot să apară probleme cu
Notă
valorile semnalului trimis la controler.
În aceste cazuri, se recomandă folosirea
flotoarelor.
