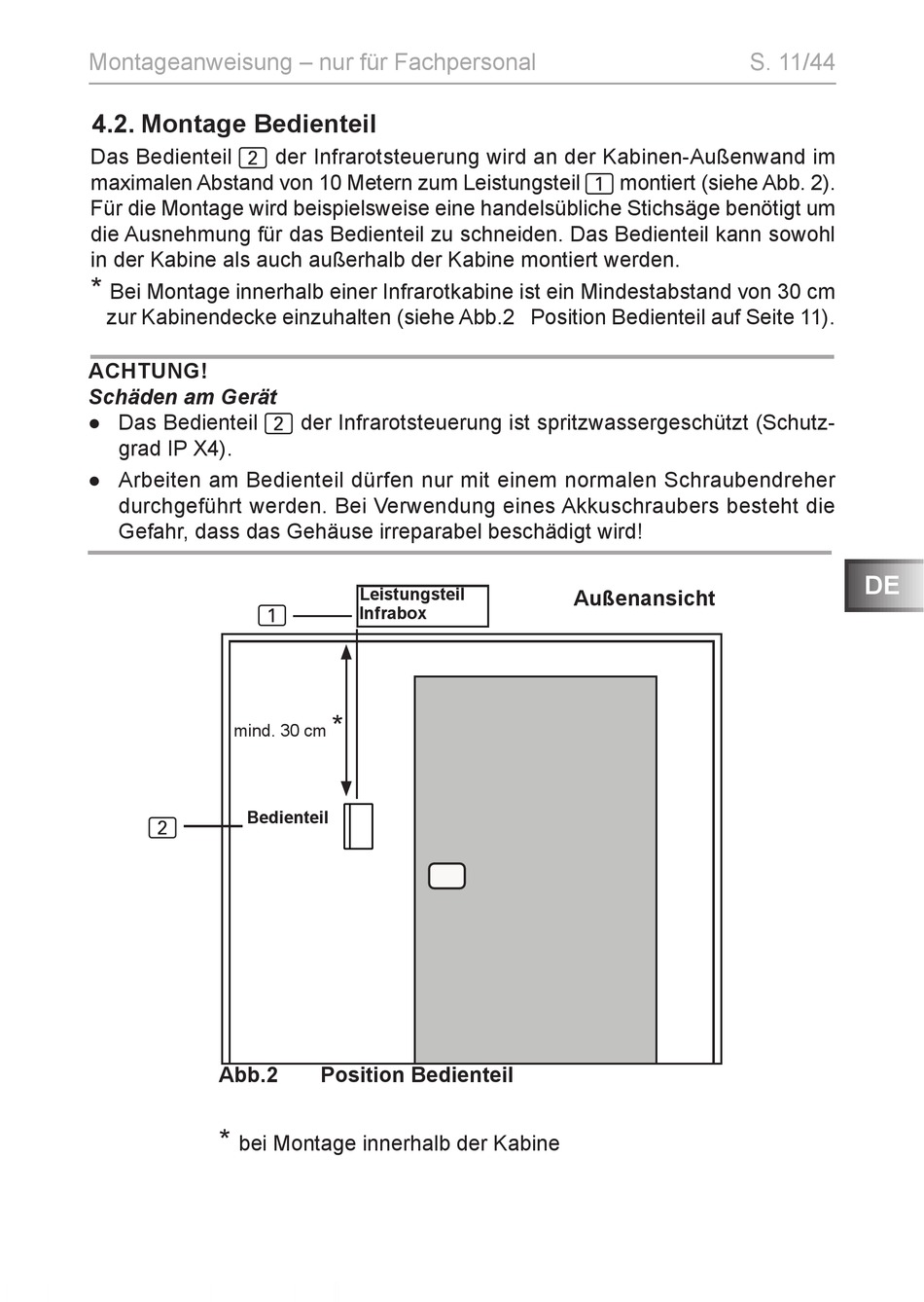

Montageanweisung – nur für Fachpersonal
4.2. Montage Bedienteil
Das Bedienteil 2 der Infrarotsteuerung wird an der Kabinen-Außenwand im
maximalen Abstand von 10 Metern zum Leistungsteil 1 montiert (siehe Abb. 2).
Für die Montage wird beispielsweise eine handelsübliche Stichsäge benötigt um
die Ausnehmung für das Bedienteil zu schneiden. Das Bedienteil kann sowohl
in der Kabine als auch außerhalb der Kabine montiert werden.
*
Bei Montage innerhalb einer Infrarotkabine ist ein Mindestabstand von 30 cm
zur Kabinendecke einzuhalten (siehe Abb.2 Position Bedienteil auf Seite 11).
ACHTUNG!
Schäden am Gerät
● Das Bedienteil 2 der Infrarotsteuerung ist spritzwassergeschützt (Schutz-
grad IP X4).
● Arbeiten am Bedienteil dürfen nur mit einem normalen Schraubendreher
durchgeführt werden. Bei Verwendung eines Akkuschraubers besteht die
Gefahr, dass das Gehäuse irreparabel beschädigt wird!
1
mind. 30 cm
Bedienteil
2
Abb.2
*
bei Montage innerhalb der Kabine
Leistungsteil
Infrabox
*
Position Bedienteil
Außenansicht
S. 11/44
DE
