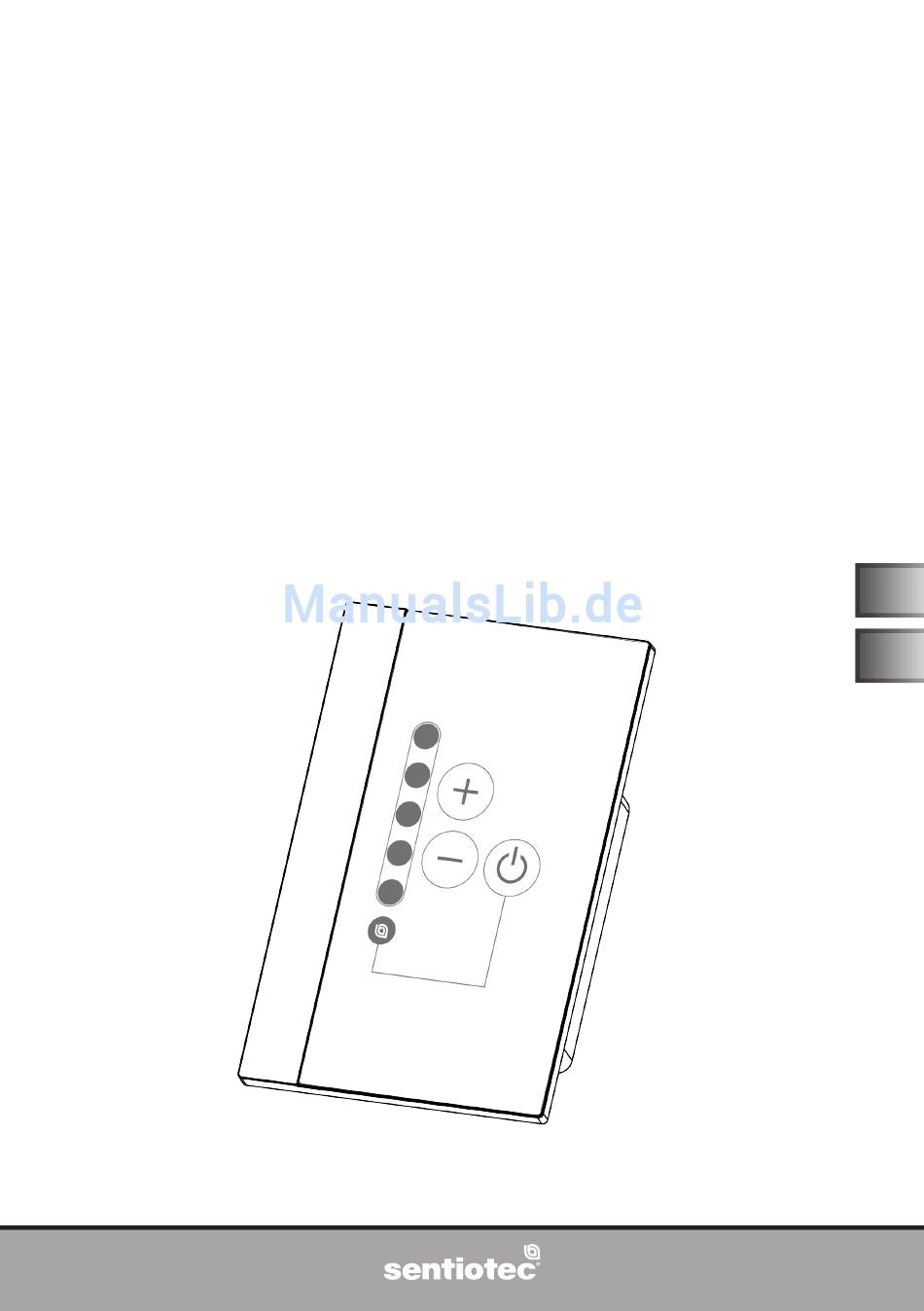

- Seite 1 Infrarotsteuerung Infrabox basic MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 10/15 Ident-Nr. 1-035-673...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage 4.1. Montage Leistungsteil 4.2. Montage Bedienteil 4.3. Montage Folientemperatur-Fühler 5. Elektrischer Anschluss 5.1. - Seite 3 7. Prüfungen durchführen 8. Sicherheitshinweise für den Anwender 9. Bedienung 9.1. Bezeichnung Bedienelemente 9.2. Infrarotsteuerung einschalten 9.3. Dimmfunktion Infrarotstrahler / Infrarotplatte 10. Reinigung und Wartung 10.1. Reinigung 10.2. Wartung 11. Problemlösung 11.1. Fehlermeldungen 12. Entsorgung 13. Technische Daten WORLD OF WELLNESS...
-
Seite 4: Zu Dieser Anleitung
Sie sie in der Nähe der Infrarotsteuerung auf. So können Sie jederzeit Informa- tionen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 5/32 2. Wichtige Hinweise zu Ihrer Sicherheit Die Infrarotsteuerung Infrabox basic ist nach anerkannten sicher- heitstechnischen Regeln gebaut. Dennoch können bei der Ver- wendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den ein- zelnen Kapiteln. - Seite 6 Montage- und Gebrauchsanweisung S. 6/32 Geeignete Infrarotstrahler: DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R, WIR-750-R, DIR-1300-R, WIR-1300-R, ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R, O-IRC-W Geeignete Infrarotplatten: IR-WP-175, IR-WP-100, IR-WP-390, IR- WP-510, IR-WPHL-510, IR-WPHL-100, IR-WPHL-390, IR-WPHL-175 ACHTUNG! Verwendung von Infrarotplatten nur in Verbindung mit dem optionalen Folienfühler WC4-IRF-F.
-
Seite 7: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 7/32 2.2. Sicherheitshinweise für den Monteur ● Die Montage der Klemmverbindungen darf nur durch eine Elek- trofachkraft oder eine vergleichsweise qualifizierte Person aus- geführt werden. ● Die Montage der Steckverbindungen darf durch den Anwender ausgeführt werden. ●... -
Seite 8: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 8/32 3. Produktbeschreibung 3.1. Lieferumfang ● Infrabox basic Bedienteil ● Infrabox basic Leistungsteil ● Netzteilanschlussleitung ● Montagematerial ● Bedienungsanleitung ● HV-Stecker 3.2. Optionales Zubehör ● Folienfühler (WC4-IRF-F) inkl. 5 m Anschlussleitung ● Stecker Infrarotstrahler (Artikelnummer: WC4-P-RA) ●... - Seite 9 Montage- und Gebrauchsanweisung S. 9/32 Die Infrarotsteuerung Infrabox Basic ist für den Gebrauch mit eigen- sicheren Infrarotstrahlern und Infrarotplatten geeignet. Werden keine eigensichere Produkte verwendet ist der Anschluss eines Sicherheits- temperaturbegrenzers (STB) erforderlich. ● Wenn Infrarotstrahler angeschlossen werden, müssen diese über einen Sicherheitstemperaturbegrenzer verfügen.
-
Seite 10: Montage
Montageanweisung – nur für Fachpersonal S. 10/32 4. Montage 4.1. Montage Leistungsteil Das Leistungsteil wird auf der Kabinendecke (siehe Abb.1), an die Kabinen- wand oder an einem anderen geeigneten Ort gemäß Umgebungsbedingungen montiert. Die elektrische Versorgung erfolgt mit einer Netzanschlussleitung mit Schutzkontaktstecker. -
Seite 11: Montage Bedienteil
● Arbeiten am Bedienteil dürfen nur mit einem normalen Schraubendreher durchgeführt werden. Bei Verwendung eines Akkuschraubers besteht die Gefahr, dass das Gehäuse irreparabel beschädigt wird! Leistungsteil Außenansicht Infrabox Basic min. 50 cm Bedienteil Abb.2 Position Bedienteil bei Montage innerhalb der Kabine... - Seite 12 Montageanweisung – nur für Fachpersonal S. 12/32 1. Mit beispielsweise einer Stichsäge die Ausnehmung 60 x 48 mm schneiden. 2. Leitungsführungen für die Verbindungsleitung vorsehen. 3. Gehäuse durch die Bohrung mit den 4 beiligenden Holzschrauben an die Kabinenwand schrauben. 48 mm Abb.3 Montage Bedienteil 4.
-
Seite 13: Montage Folientemperatur-Fühler
Montageanweisung – nur für Fachpersonal S. 13/32 4.3. Montage Folientemperatur-Fühler Der Folientemperatur-Fühler wird nur bei Infrarotplatten-Heizsystemen benötigt. Hier sind zusätzlich die Angaben des Platten-Heizsystemher- stellers zu beachten. Der Folientemperatur-Fühler wird direkt an die Infrarot-Heizplatte montiert und mit einer Zugsicherung fixiert (siehe Abb. 5: Montage des Folientemperatur- Fühlers auf Seite 13). -
Seite 14: Elektrischer Anschluss
Beachten Sie beim elektrischen Anschluss der Infrarotsteuerung folgende Punkte: ● Arbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. Das Anschließen aller Komponenten an dem Infrabox Basic Leistungsteil erfolgt gemäß nachfolgender Abbildungen: 5.1. Anschlussbereich für Fühler/Bedienteil Abb. 6: Anschlussbereich Fühler/Bedienteil Folientemperatur-Fühler (FF) -
Seite 15: Anschlussbereich Für 230 V
Montageanweisung – nur für Fachpersonal S. 15/32 5.2. Anschlussbereich für 230 V 230V/50Hz max.16A 230V/50Hz 230 VAC max.3,5kW Abb. 7: Anschlussbereich für 230 V Netzanschluss 230 V / 50 Hz max. 16 A Infrarotstrahler max. 3,5 kW Fernstart (230 V / 50 Hz) WORLD OF WELLNESS... -
Seite 16: Folienfühler (Optional) Anschließen
Montageanweisung – nur für Fachpersonal S. 16/32 WARNUNG! Personenschaden ● Die Montage der Klemmverbindungen darf nur durch eine Elektrofach- kraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. 5.3. Folienfühler (optional) anschließen Folienfühlerleitung an den 2-polige Folienfühlerstecker gemäß Abb. 6: Anschlussbereich Fühler/Bedienteil auf Seite 14 an FF anklemmen. 5.4. -
Seite 17: Inbetriebnahme
Montageanweisung – nur für Fachpersonal S. 17/32 6. Inbetriebnahme Standardmäßig sind alle Funktionswahlschalter auf OFF gestellt. DIP-Bank 4 DIP-Bank 3 DIP-Bank 2 DIP-Bank 1 Abb. 8: Funktionswahlschalter - Standardeinstellung Jede DIP-Bank hält Einstellungsoptionen für die Produktfunktionen der Infrabox Basic bereit, welche nachfolgend angeführt und detailiert beschrieben sind. In jeder Funktionseinstellung wird auf die DIP-Bank, sowie den Funktionswahl- schalter hingewiesen in der die Einstellungen vorgenommen werden können. -
Seite 18: Betriebsmodus
Montageanweisung – nur für Fachpersonal S. 18/32 6.1. Betriebsmodus DIP-Bank 1 Funktionswahlschalter 1 und 2 Im Betriebsmodus sind folgende Einstellun- gen möglich: Funktionswahl- schalter Normal Timer I/0 Abb. 9: Betriebsmodus Normal: Infrarotstrahler/Infrarotplatte schaltbar oder dimmbar. Die Aktivierung der Dimmfunktion der Infrarotstrahler/Infrarotplatten erfolgt über die Infra-Ansteuerung siehe 6.2. -
Seite 19: Betriebsart (Infrarotstrahler/Infrarotplatte)
Montageanweisung – nur für Fachpersonal S. 19/32 6.2. Betriebsart (Infrarotstrahler/ Infrarotplatte) DIP-Bank 1 Funktionswahlschalter 3 und 4 Bei der Infra-Ansteuerung sind folgende Ein- stellungen möglich: Funktionswahl- schalter Schalten Abb. 10: Betriebsart Infra Phasenanschnitt Halbwellen-Steuerung ACHTUNG! Die angegebenen Leistungsgrenzen dürfen nicht überschritten werden! Um eine optimale Funktionalität zu gewährleisten, empfehlen wir die Funktion Phasenanschnitt für Infrarotstrahler mit sichtbarem Licht. -
Seite 20: Laufzeit
Montageanweisung – nur für Fachpersonal S. 20/32 6.3. Laufzeit DIP-Bank 1 Funktionswahlschalter 5 - 8 Die maximale Laufzeit ist standardmäßig auf 6 h eingstellt. Die Infrarotsteuerung schaltet sich nach Ablauf der maximalen Laufzeit aus Sicherheitsgründen automa- tisch ab. Über die Funktionswahlschalter im An- schlussbereich für Kleinspannung kann Abb. -
Seite 21: Folienfühler
Montageanweisung – nur für Fachpersonal S. 21/32 Funktionswahlschalter Zeit 12 h 18 h 24 h 6.4. Folienfühler DIP-Bank 4 Funktionswahlschalter 3 Wenn an den Infrarotausgang Infrarot- platten angeschlossen werden, muss der Folienfühler WC4-IRF-F verwendet werden. Der Folienfühler muss laut nebenstehender Abbildung durch die Stellung des Schalters 3 auf ON aktiviert werden. -
Seite 22: Ein-Zeit (Timer I/0)
Montageanweisung – nur für Fachpersonal S. 22/32 6.5. Ein-Zeit (Timer I/0) DIP-Bank 2 Funktionswahlschalter 3 - 6 Hinweis: Zur Aktivierung der Ein-Zeit sind weitere Einstellungen erforderlich siehe 6.1. Betriebsmodus auf Seite 18 sowie Abb. 15: Betriebsmodus Timer I/0 auf Seite 23. Abb. - Seite 23 Montageanweisung – nur für Fachpersonal S. 23/32 Funktionswahlschalter Zeit Betriebsmodus Timer I/0 (Ein/Aus): im Betriebsmodus Ein/Aus schaltet sich die Steuerung nach Ablauf der eingestellten Ein-Zeit Zeit aus und wird nicht erneut aktiviert. Gesamtlaufzeit (siehe 6.3 Laufzeit) Ein-Zeit Abb. 15: Betriebsmodus Timer I/0 WORLD OF WELLNESS...
-
Seite 24: Phasen An-/Abschnitt
Montageanweisung – nur für Fachpersonal S. 24/32 6.6. Phasen An-/Abschnitt DIP-Bank 4 Funktionswahlschalter 4 Einstellmöglichkeiten: Phasenanschnitt: OFF (Standard) Phasenabschnitt: ON Zur Aktivierung des Phasen An-/Abschnitts sind weitere Einstellungen erforderlich siehe 6.1. Betriebsmodus auf Seite 18. Funktion verfügbar im Modus Normal. Abb. -
Seite 25: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 25/32 7. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. 1. -
Seite 26: Sicherheitshinweise Für Den Anwender
Gebrauchsanweisung für den Anwender S. 26/32 8. Sicherheitshinweise für den Anwender ● Die Infrarotsteuerung darf nicht von Kindern unter 8 Jahren verwendet werden. ● Die Infrarotsteuerung darf von Kindern über 8 Jahren, von Per- sonen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 27: Bedienung
Gebrauchsanweisung für den Anwender S. 27/32 9. Bedienung 9.1. Bezeichnung Bedienelemente 1 Intensität erhöhen/ 4 Betriebsanzeige Betriebsmodus Normal: Ein 5 Intensitätsanzeige/ 2 Intensität verringern/ Ein/Aus Anzeige Betriebsmodus Normal: Aus 3 EIN/AUS-Taster WORLD OF WELLNESS... -
Seite 28: Infrarotsteuerung Einschalten
Gebrauchsanweisung für den Anwender S. 28/32 WARNUNG! Brandgefahr ● Stellen Sie sicher, dass keine brennbaren Gegenstände über dem Infrarotstrahler bzw. der Infrarotplatte hängen, bevor Sie die Infrarot- steuerung einschalten. 9.2. Infrarotsteuerung einschalten 1. Drücken Sie den EIN/AUS-Taster 3, um die Infrarotsteuerung einzuschalten. ►... -
