Montageanweisung – nur für Fachpersonal

5. Elektrischer Anschluss

Beachten Sie beim elektrischen Anschluss der Infrarotsteuerung folgende Punkte:
● Arbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
Das Anschließen aller Komponenten an dem Infrabox Leistungsteil erfolgt gemäß
nachfolgender Abbildungen:

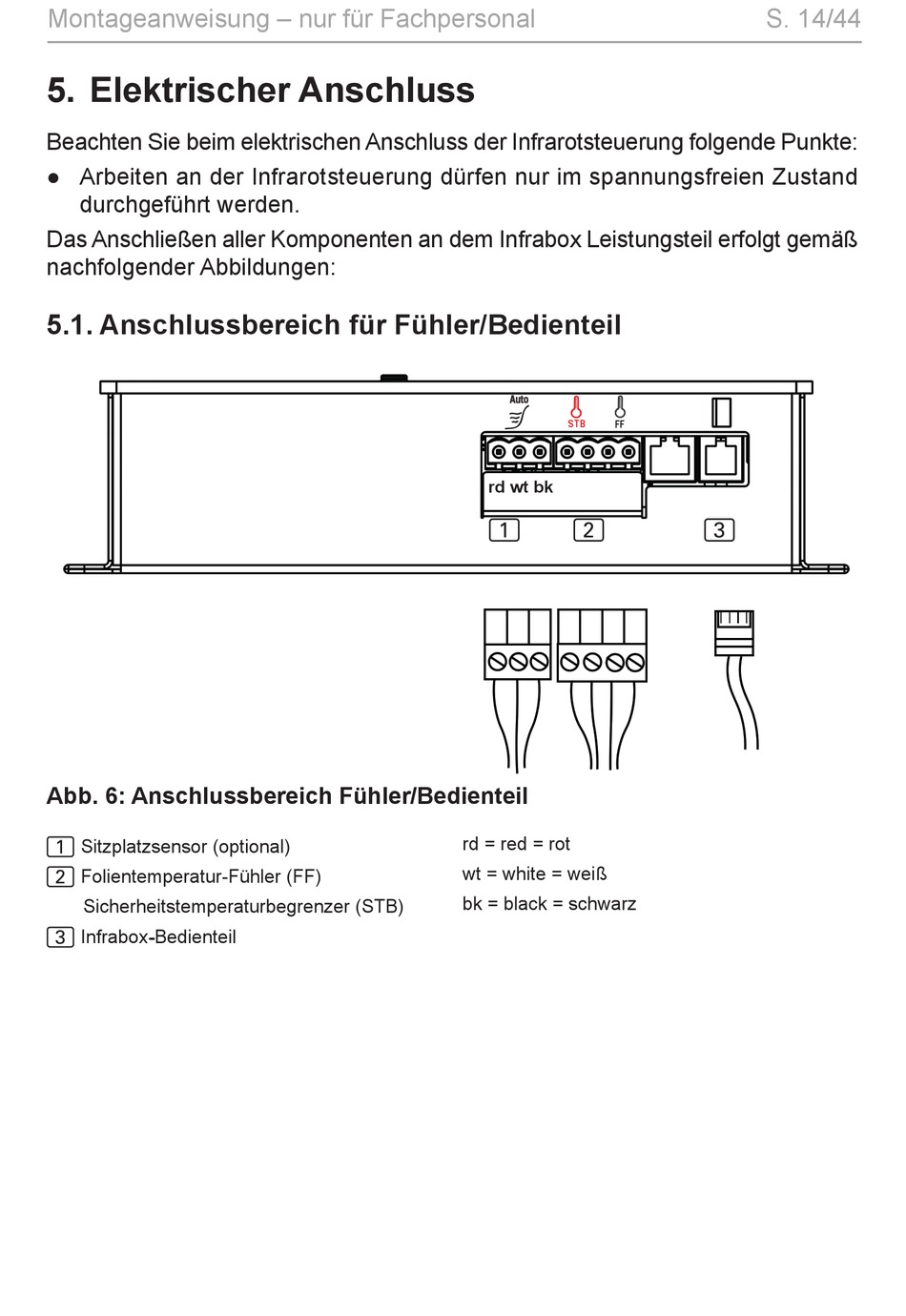

5.1. Anschlussbereich für Fühler/Bedienteil
Abb. 6: Anschlussbereich Fühler/Bedienteil
Sitzplatzsensor (optional)
1
Folientemperatur-Fühler (FF)
2
Sicherheitstemperaturbegrenzer (STB)
Infrabox-Bedienteil
3
Auto
STB
FF
rd wt bk
1 2
rd = red = rot
wt = white = weiß
bk = black = schwarz
S. 14/44
3
