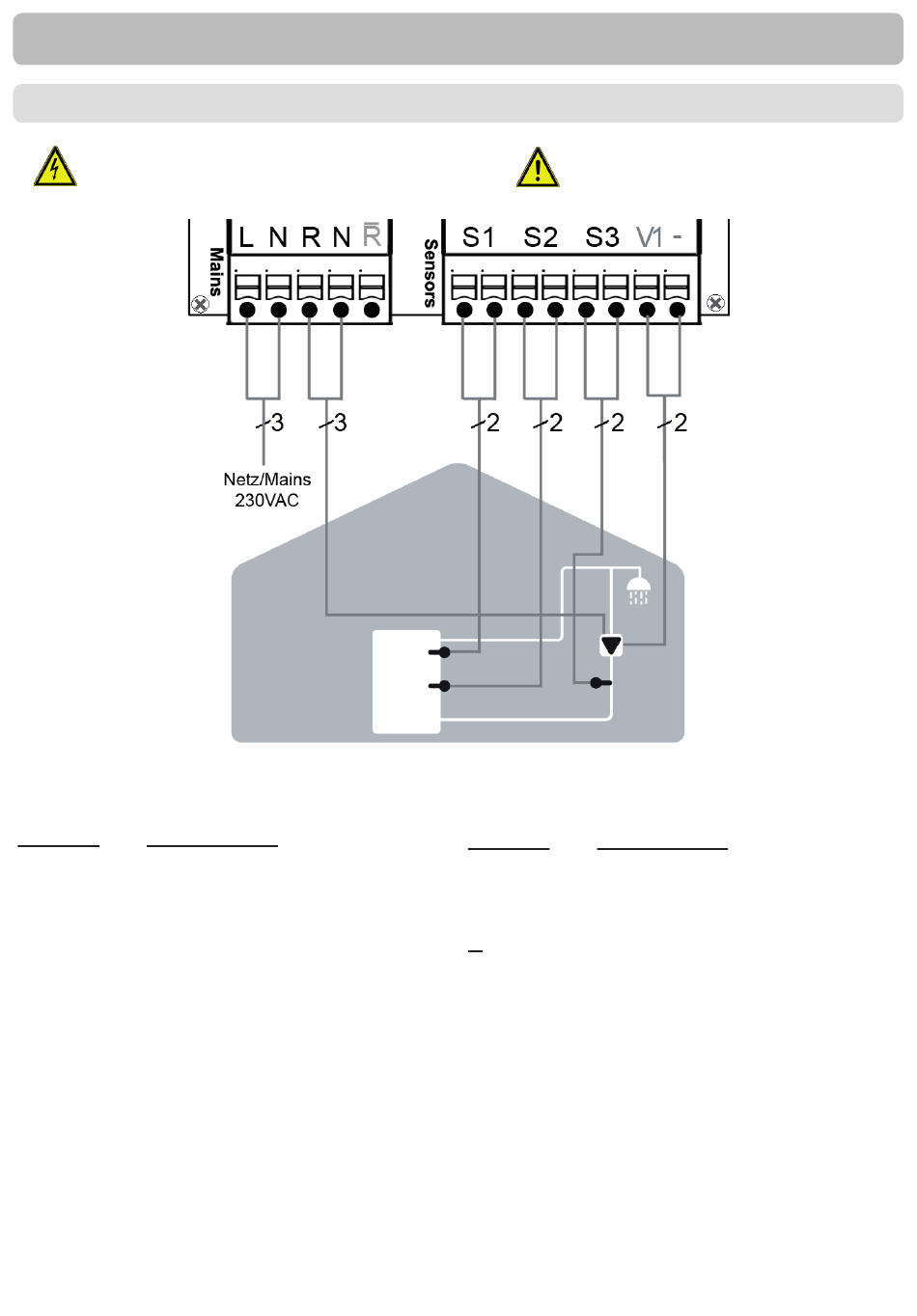

D. - Klemmanschlusspläne für elektrischen Anschluss
Netzseite 230VAC
Gefahr
Kleinspannungen max. 12VAC/DC
Klemme:
Anschluss für:
S1 (2x)
Fühler 1 Speicher oben
S2 (2x)
Fühler 2 Speicher mitte
(optional)
S3 (2x)
Fühler 3 Zirkulation
Die Polung der Fühler S1-S3 ist beliebig.
V1
0-10V/PWM Zirkulationspumpe
-
0-10V/PWM Masse
12
Installation
Achtung
Netzspannungen 230VAC 50-60Hz
Klemme:
L
N
R
N
R
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
Sensorseite max. 12V
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Pumpe Außenleiter L
Pumpe Neutralleiter N
Öff nerkontakt
