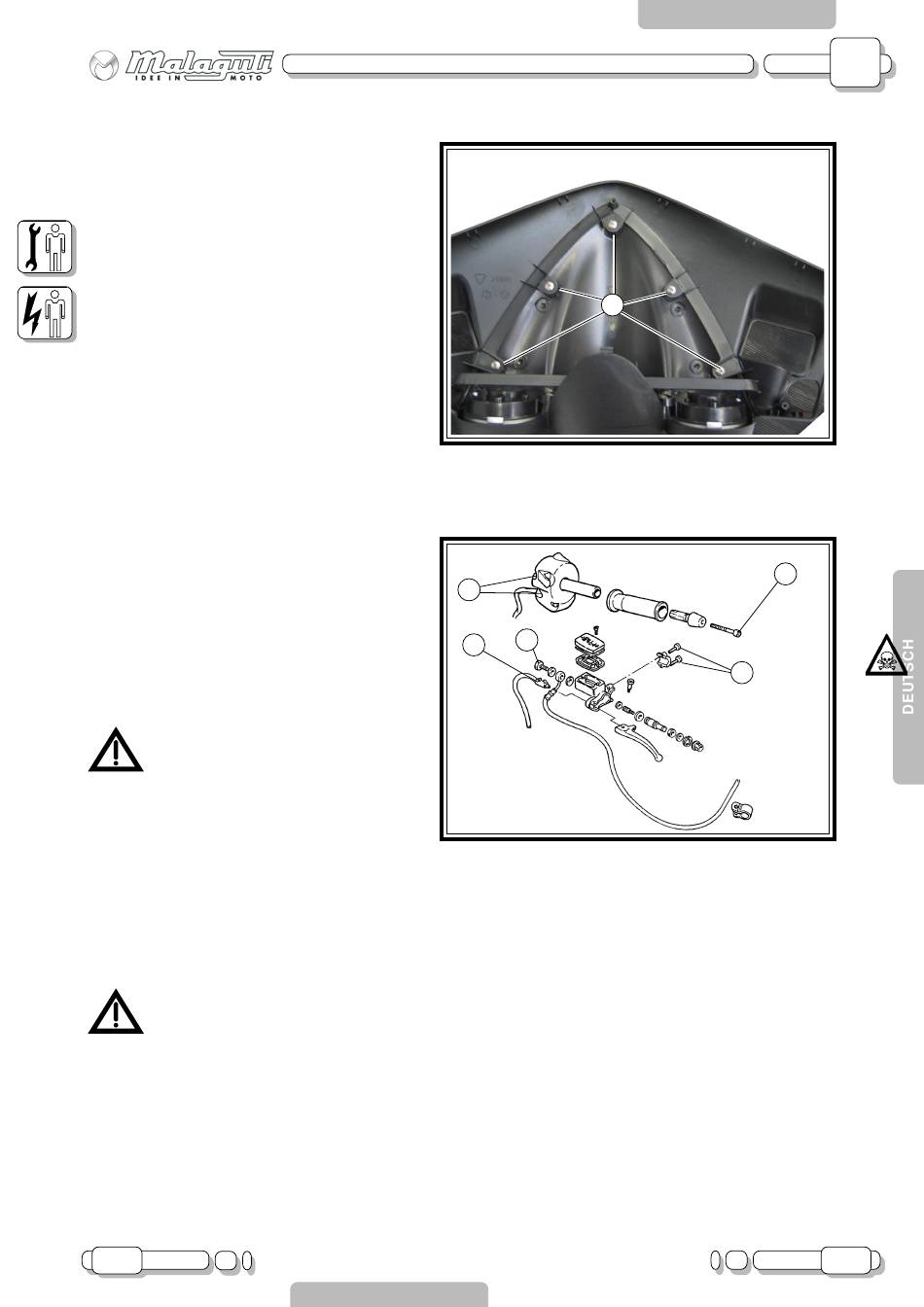

AUSBAU DES LENKERSCHUTZES
• (Bauen Sie die vordere Lenkerabdeckung aus)
Lösen Sie die Schrauben (V5 – F.6).

AUSBAU DER LINKEN STEUERVORRICHTUNG

• (Bauen Sie die vordere Lenkerabdeckung aus)
Lösen Sie die Schraube (V – F.7) und entfernen
Sie das Gegengewicht.
Lösen Sie die Schrauben (V2 - F.7) und entneh-
men Sie die linke Steuervorrichtung.
Achtung!!! Verwenden Sie Pressluft,
um die Reibung beim Entfernen und
Einsetzen des Handgriffs einzuschrän-
ken.
Trennen Sie die Faston-Stecker der Verkabelung
des Bremsschalters (A – F.7).
Lösen Sie die Hydraulikantriebsschraube (B – F.7).
Bei diesem Vorgang kann es zu Ölaustritt kom-
men.
Lösen Sie die Schrauben (V2a – F.7) und bauen
Sie die hintere Bremspumpe aus.
Achtung!!! Wechseln Sie beim Wie-
dereinbau stets die Kupferdichtungen
und reinigen Sie die Pumpe mithilfe
eines geeigneten Geräts.
09.03
AUFLAGE
ZWEIRÄDER
ABMONTIERUNG
V
2
A
DURCHTRENNUNG 3
A
- ZWEIRÄDER
V
5
B
A
KAPITEL
F. 6
V
V
2a
F. 7
25
SEITE
