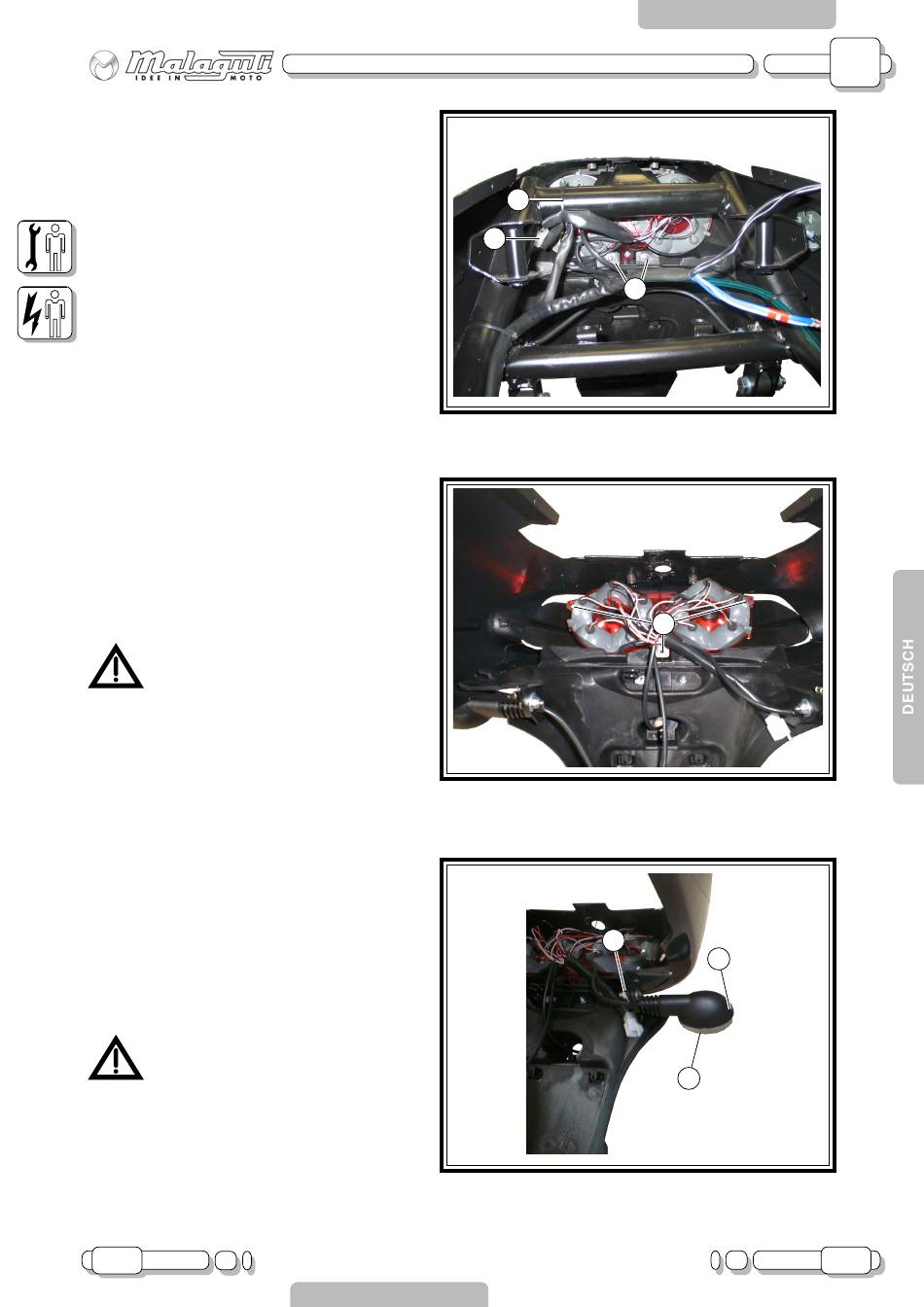

AUSBAU DER HINTEREN SCHEINWERFER
•
(Bauen Sie den Sattel, den Beifahrersattel, das
Helmfach, die Haltegriffabdeckung und den hin-
teren Haltegriff aus)
Lösen Sie die Schrauben (V2 – F.42).
Durchtrennen Sie die Schelle (A – F.42) und tren-
nen Sie den Stecker (B – F.42).
Lösen Sie die Schrauben (V3 – F.43) und haken
Sie die entsprechenden Steckverbindungen aus.
Entfernen Sie die mittlere Lampenfassung, indem
Sie sie um 45° im Uhrzeigersinn drehen, um an
die Birne des Bremslichts zu gelangen.
Bauen Sie die eingepressten Lampenfassungen
aus, um an die 5 Birnen der Positionslichter zu
gelangen.
Achtung!!! Führen Sie eine Funktions-
prüfung durch, bevor Sie die ausge-
bauten Teile wieder einbauen.
AUSBAU DER HINTEREN BLINKER
Lösen Sie die Schraube (V – F.44).
Entfernen Sie das Blinkerglas und trennen Sie die
Kabel der Lampenfassung.
Lösen Sie die Befestigungsschraube (V1 – F.44).
Entfernen Sie die Abdeckung (A – F.44) und neh-
men Sie die Birne heraus.
Achtung!!! Symmetrischer Vorgang.
Achtung!!! Führen Sie eine Funktions-
prüfung durch, bevor Sie die ausge-
bauten Teile wieder einbauen.
09.03
AUFLAGE
ZWEIRÄDER
ABMONTIERUNG
DURCHTRENNUNG 3
A
B
V
2
V
V
A
- ZWEIRÄDER
A
KAPITEL
F.42
3
F.43
V
1
A
F.44
39
SEITE
