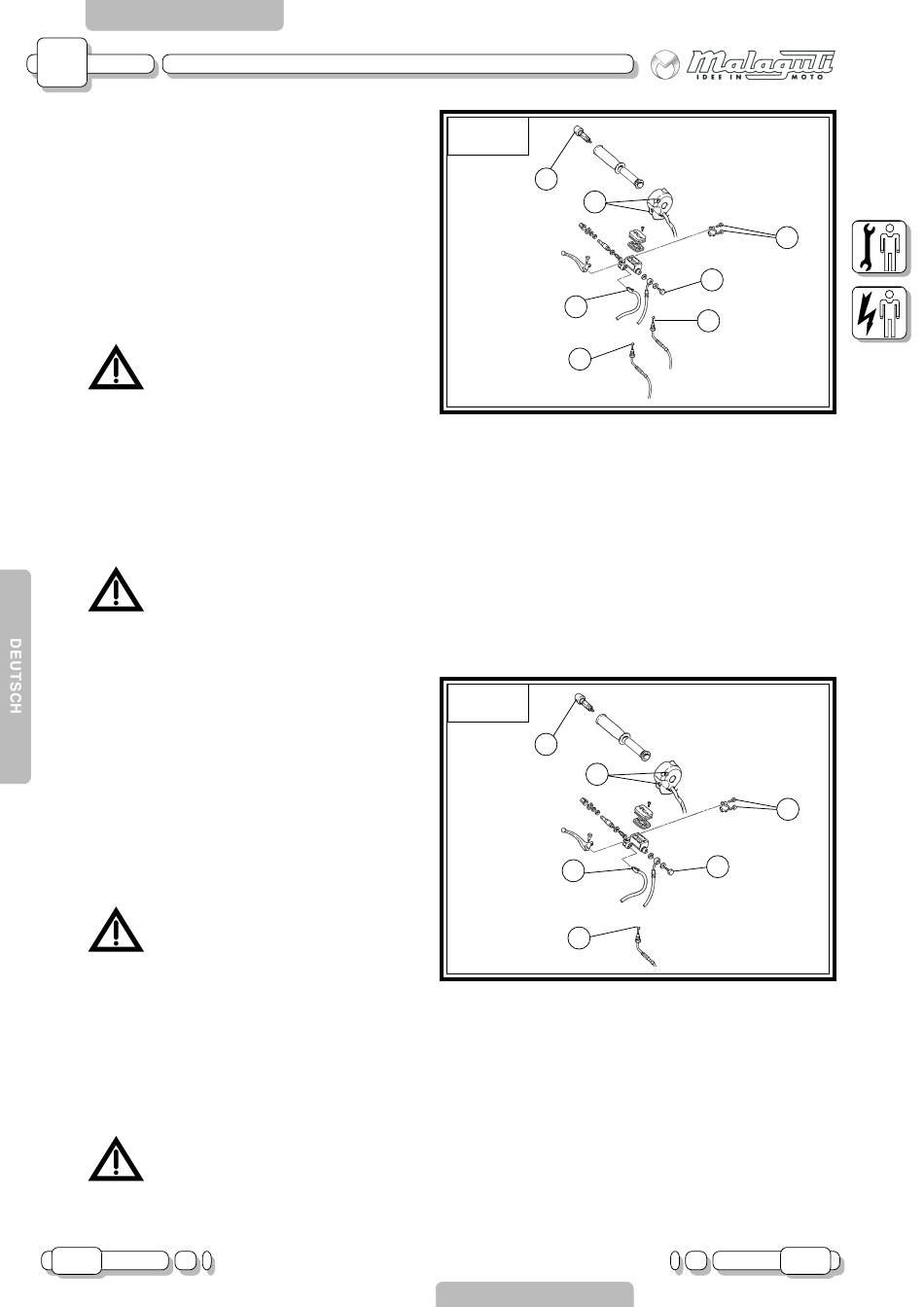

AUSBAU RECHTE STEUERVORRICHTUNG
VERSION 125 cc
• (Bauen Sie die vordere Lenkerabdeckung aus)
Trennen Sie den Öffnungsantrieb (A – F.8) und den
Schließantrieb (B - F.8) der Gassteuerung.
Lösen Sie die Schraube (V – F.8) und entfernen
Sie das Gegengewicht.
Lösen Sie die Schrauben (V2 – F.8) und entneh-
men Sie die Gassteuerung.
Achtung!!! Verwenden Sie Pressluft,
um die Reibung beim Entfernen und
Einsetzen des Handgriffs einzuschrän-
ken.
Trennen Sie die Faston-Stecker der Verkabelung
des Bremsschalters (C – F.8)
Lösen Sie die Hydraulikantriebsschraube (D – F.8).
Bei diesem Vorgang kann es zu Ölaustritt kom-
men.
Lösen Sie die Schrauben (V2a – F.8) und bauen
Sie die vordere Bremspumpe aus.
Achtung!!! Wechseln Sie beim Wieder-
einbau stets die Kupferdichtungen
und reinigen Sie die Pumpe mithilfe
eines geeigneten Geräts.
AUSBAU RECHTE STEUERVORRICHTUNG
VERSION 200 cc
• (Bauen Sie die vordere Lenkerabdeckung aus)
Trennen Sie den Antrieb von der Gassteuerung (A
– F.9).
Lösen Sie die Schraube (V – F.9) und entfernen
Sie das Gegengewicht.
Lösen Sie die Schrauben (V2 – F.9) und entneh-
men Sie die Gassteuerung.
Achtung!!! Verwenden Sie Pressluft,
um die Reibung beim Entfernen und
Einsetzen des Handgriffs einzuschrän-
ken.
Trennen Sie die Faston-Stecker der Verkabelung
des Bremsschalters (B – F.9)
Lösen Sie die Hydraulikantriebsschraube (C – F.9).
Bei diesem Vorgang kann es zu Ölaustritt kom-
men.
Lösen Sie die Schrauben (V2a – F.9) und bauen
Sie die vordere Bremspumpe aus.
Achtung!!! Wechseln Sie beim Wieder-
einbau stets die Kupferdichtungen
und reinigen Sie die Pumpe mithilfe
eines geeigneten Geräts.
