A
- ZWEIRÄDER
A
KAPITEL

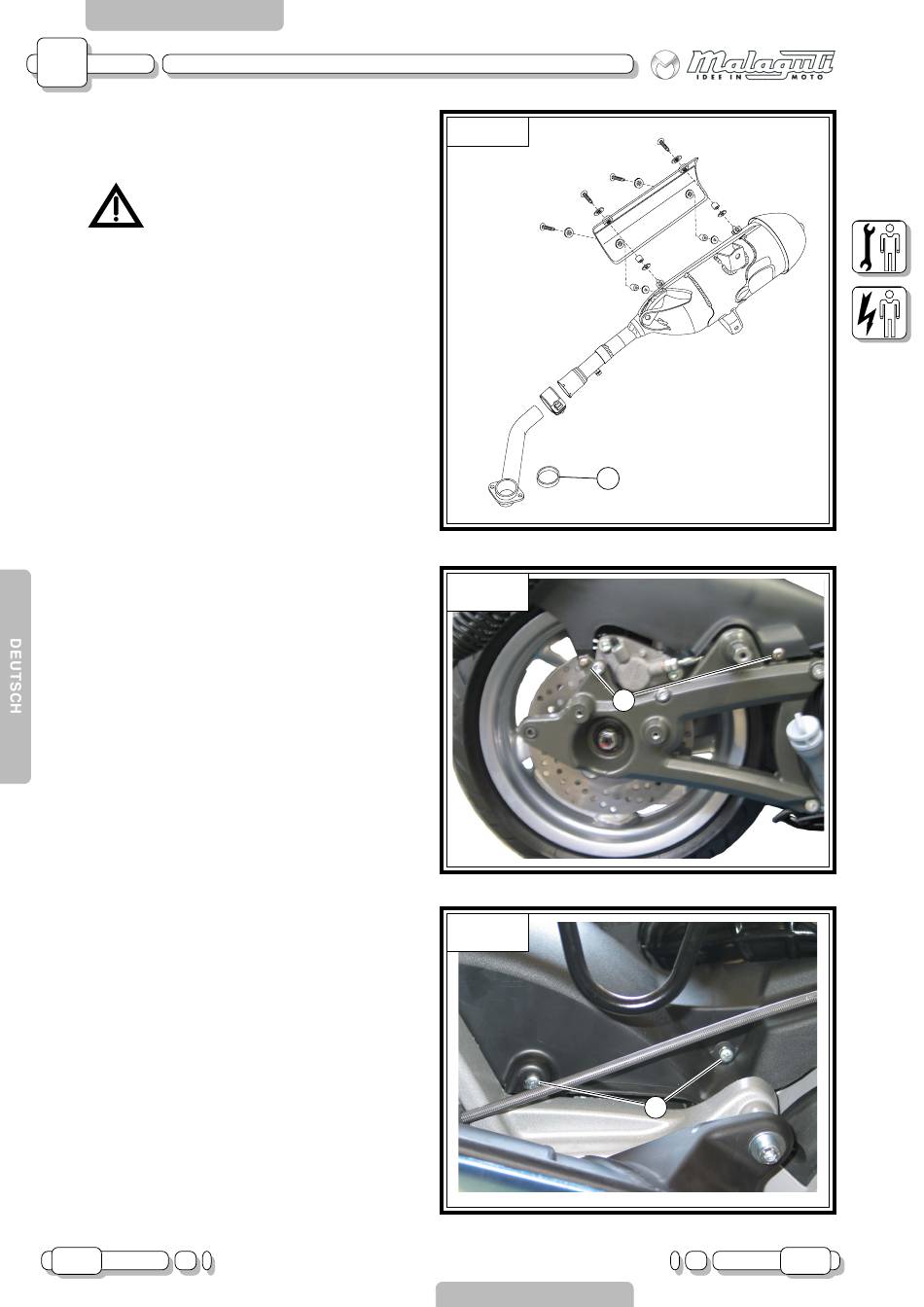

Hinweise zur Zerlegung der Einzelteile der Aus-
puffanlage können Sie der Darstellung in F.107 ent-
nehmen.
Achtung!!! Ersetzen Sie beim Wieder-
einbau des Auspuffs das Einzelteil G.
AUSBAU DES HINTEREN SCHUTZBLECHS
VERSION 125 cc
(Bauen Sie den Auspuffschacht aus)
•
Lösen Sie die Schrauben (V2 – F.108).
Lösen Sie die Schrauben (V2 – F.97 – S. 57) so-
wie die Schraube (V – F.98 – S. 58) und ziehen
Sie den Filterkasten so weit heraus, dass Sie das
Schutzblech abnehmen können.
AUSBAU DES HINTEREN SCHUTZBLECHS
VERSION 200 cc
(Bauen Sie den Auspuffschacht aus)
•
Lösen Sie die Schrauben (V2 – F.109).
Lösen Sie die Schrauben (V2 – F.101 – S. 59) und
ziehen Sie den Filterkasten so weit heraus, dass
Sie das Schutzblech abnehmen können.
62
SEITE
ZWEIRÄDER
DEMONTAGE
200 cc
125 cc
200 cc
DURCHTRENNUNG 3
G
V
2
V
2
AUFLAGE
F.107
F.108
F.109
09.03
