HELIKOPTER
Stabilisator
AFSTANDSBEDIENING
Uitgangspositie
Let op: Bij het inschakelen
van de afstandsbedien-
ing moeten de gashendel
en de trimhendel naar
beneden wijzen.
Antenne
Vooruit/achteruit
trimmen
Gashendel (throttle)
Trimhendel
ON/OFF-
schakelaar
1. Schuif voor het openen van 2. Neem de batterijhouder uit.
het batterijcompartiment
de klep naar beneden.
Let op: Vóór het opladen moet de accu 30 minuten afkoelen. Anders kan de accu beschadigd raken. Houd het oplaadproces voortdurend in de gaten.
Zorg vóór het opladen altijd voor een vuurvaste onderlegger en een brandveilige omgeving.
1. Schakel de helikopter en de afstandsbediening uit (afb. 1).
2. Koppel de stekker van de kabel voor de vliegbediening op de helikopter
voorzichtig los (afb. 2).
3. Koppel de netvoedingsadapter aan de LiPo-oplader. Steek de stekker van de
netvoedingsadapter in een stopcontact. Het RODE lampje van de oplader gaat branden.
4. Steek de witte stekker van de LiPo-accu voorzichtig in de LiPo-oplader.
Gebruik geen kracht (afb. 3).
5. Het opladen duurt circa 150 minuten en moet constant in de gaten worden gehouden.
Zodra de accu volledig opgeladen is, gaat het groene controlelampje op de oplader
branden. Hierna moet de accu onmiddellijk van de oplader worden losgekoppeld.
Waarschuwing: de LiPo-accu wordt tijdens het opladen warm, maar als deze heet wordt en/of er veranderingen aan het oppervlak optreden, moet het opladen onmiddellijk worden afgebroken!
Na een oplaadtijd van circa 150 minuten kan de helikopter circa 10 minuten vliegen.
Chinook_Anleitung_03.indd 19 Chinook_Anleitung_03.indd 19

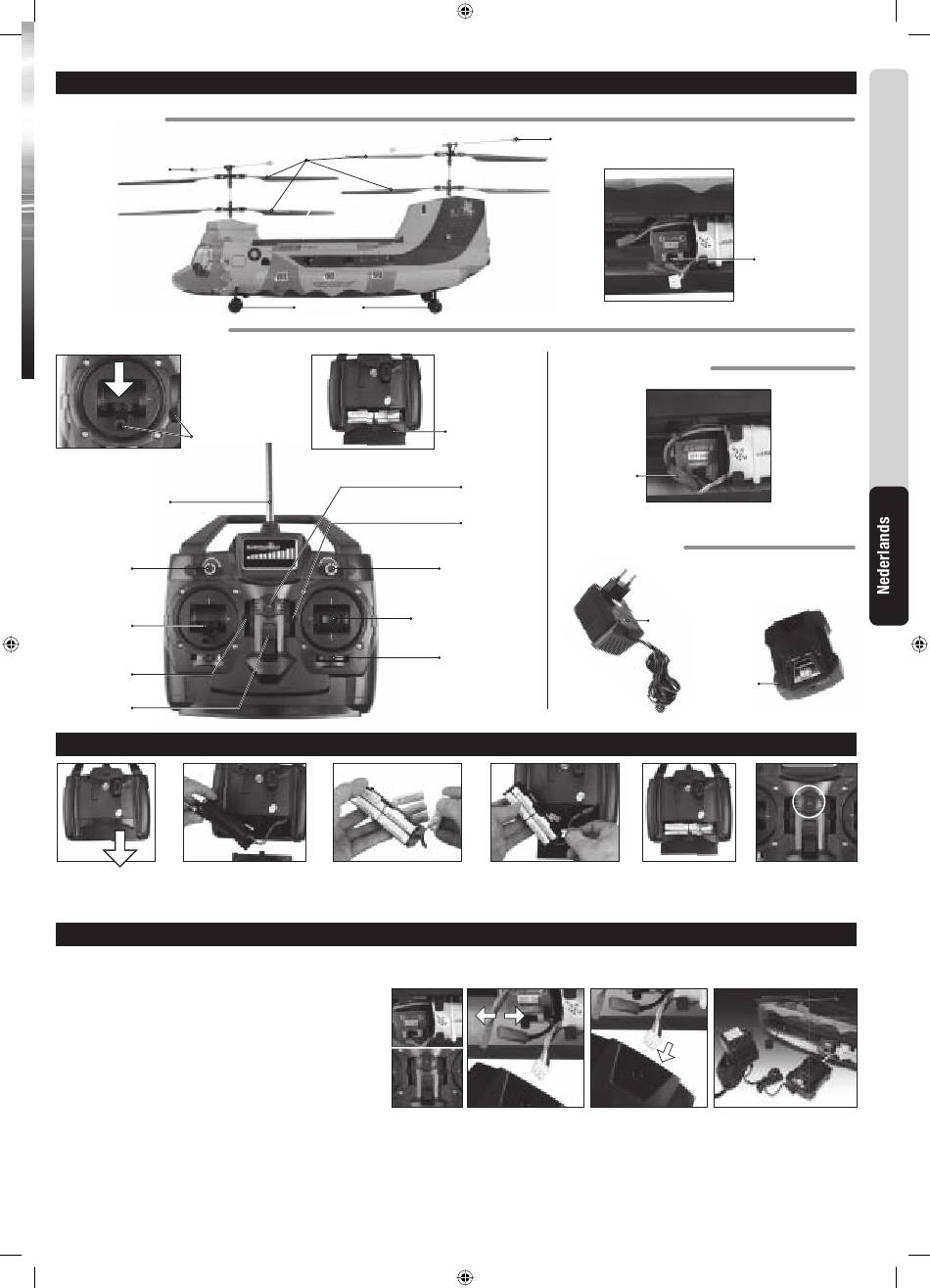

Helikopter en afstandsbediening
Coaxiaal
rotorsysteem
Landingsgestel
Klep
batterijcompartiment
Links/rechts trimmen
Vooruit/achteruit vliegen
(nick-functie)
Naar links/rechts vliegen
(roll-functie)
Roll-trimming
Batterijen plaatsen
3. Plaats acht 1,5 V AA-batterijen
en let daarbij op de juiste
polariteit, zoals in het batterij-
compartiment aangegeven.
Opladen van de helikopteraccu
afb. 1
Stabilisator
HELIKOPTERACCU:
kabel voor
vliegbediening
Controlelampje
Nick-trimming
ACCESSOIRES:
4. Plaats de batterijhouder weer in 5. Schuif de klep van het
het compartiment.
afb. 2 afb. 3
ON/OFF-schakelaar
van de LiPo-accu
aan de onderkant
220 V
netspanningsadapter
LiPo-oplader
6. Ononderbroken
batterijcompartiment groen brandend lampje:
weer naar boven en spanning in orde.
sluit deze.
