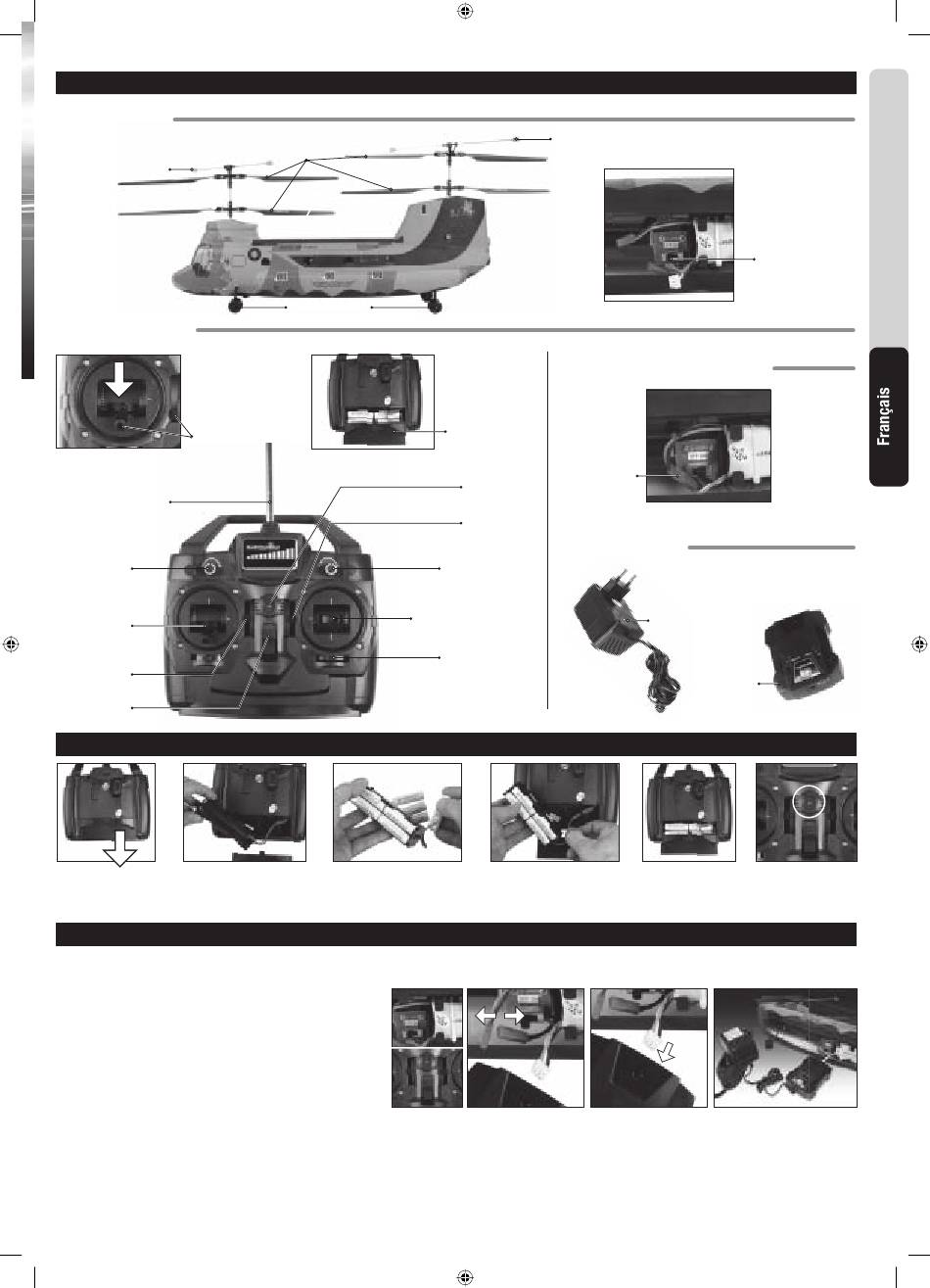

REVELL Control CHINOOK Bedienungsanleitung Seite 13

HÉLICOPTÈRE
Stabilisateur
TÉLÉCOMMANDE
Position initiale
Attention : A l'allumage
de la télécommande, la
manette de vitesse et le
trim de pas doivent se
trouver en bas.
Antenne
Trim avant/arrière
Manette de vitesse
Trim
d'accélération
Interrupteur
ON/OFF
1. Pour ouvrir le couvercle 2. Retirer le support de la
du compartiment des batterie.
piles, pousser le couvercle
vers le bas.
Attention : La batterie doit refroidir entre 30 minutes avant le chargement. Autrement, la batterie de l'hélicoptère peut être endommagée. Le chargement doit être constamment surveillé.
Pour le chargement, il faut toujours veiller à ce que le support résiste au feu et que l'environnement soit protégé contre les incendies.
1. Eteindre la télécommande et l'hélicoptère (fi g. 1).
2. Séparer avec précaution les fi ches du câble pour le fonctionnement au niveau
de l'hélicoptère. (fi g. 2).
3. Relier le bloc d'alimentation 220 V au chargeur de l'accumulateur lithium-polymère.
Brancher le bloc d'alimentation à une prise. La LED ROUGE du chargeur s'allume.
4. Introduire avec précaution la fi che blanche de l'accumulateur lithium-polymère dans
le chargeur LiPo. Ne pas forcer (fi g. 3).
5. Le processus de chargement dure environ 150 minutes et doit être surveillé en
permanence. Dès que l'accumulateur est complètement chargé, le voyant de contrôle
vert du chargeur s'illumine également. Ensuite, il faut immédiatement séparer
l'accumulateur du chargeur.
Avertissement : l'accumulateur lithium-polymère se réchauffe pendant le chargement, cependant s'il devient brûlant et/ou présente des changements à la surface, il faut immédiatement interrompre le chargement !
Après un chargement de 150 minutes environ, l'hélicoptère peut voler environ 10 minutes.
Chinook_Anleitung_03.indd 13 Chinook_Anleitung_03.indd 13
Hélicoptère et télécommande
Système de
rotor coaxial
Train d'atterrissage
Couvercle du
compartiment
à piles
Trim gauche-droite
Vol vers l'avant/vers
l'arrière (tangage)
Voler à gauche/
à droite (roulis)
Roll trim dial
Introduire les piles
3. Introduire 8 piles AA 1,5 V
en respectant les indications
de polarité du compartiment
des piles.
Chargement de la batterie de l'hélicoptère
fi g. 1
Stabilisateur
Batterie de l'HÉLICOPTÈRE :
Câble de service
Voyant de contrôle
Trim de tangage
ACCESSOIRES :
4. Replacer le support de la batterie 5. Repousser le couvercle
dans le compartiment.
fi g. 2 fi g. 3
Interrupteur ON/OFF
de l'accumulateur
lithium-polymère sur
le côté inférieur
Adapteur 220 V CA
Chargeur de
l'accumulateur
lithium-polymère
6. Voyant allumé en vert
du compartiment des sans interruption :
piles vers le haut et la tension est en règle.
revisser.
13.05.2009 15:11:31 Uhr 13.05.2009 15:11:31 Uhr
13
