GK46TIF
Ventilator
* mit Klebstoff PERMABOND F246 von SHELL AESOL AG (inkl. Aktivator) Tube zu 50 ml;
Art.-Nr. V-ZUG AG: B11.502

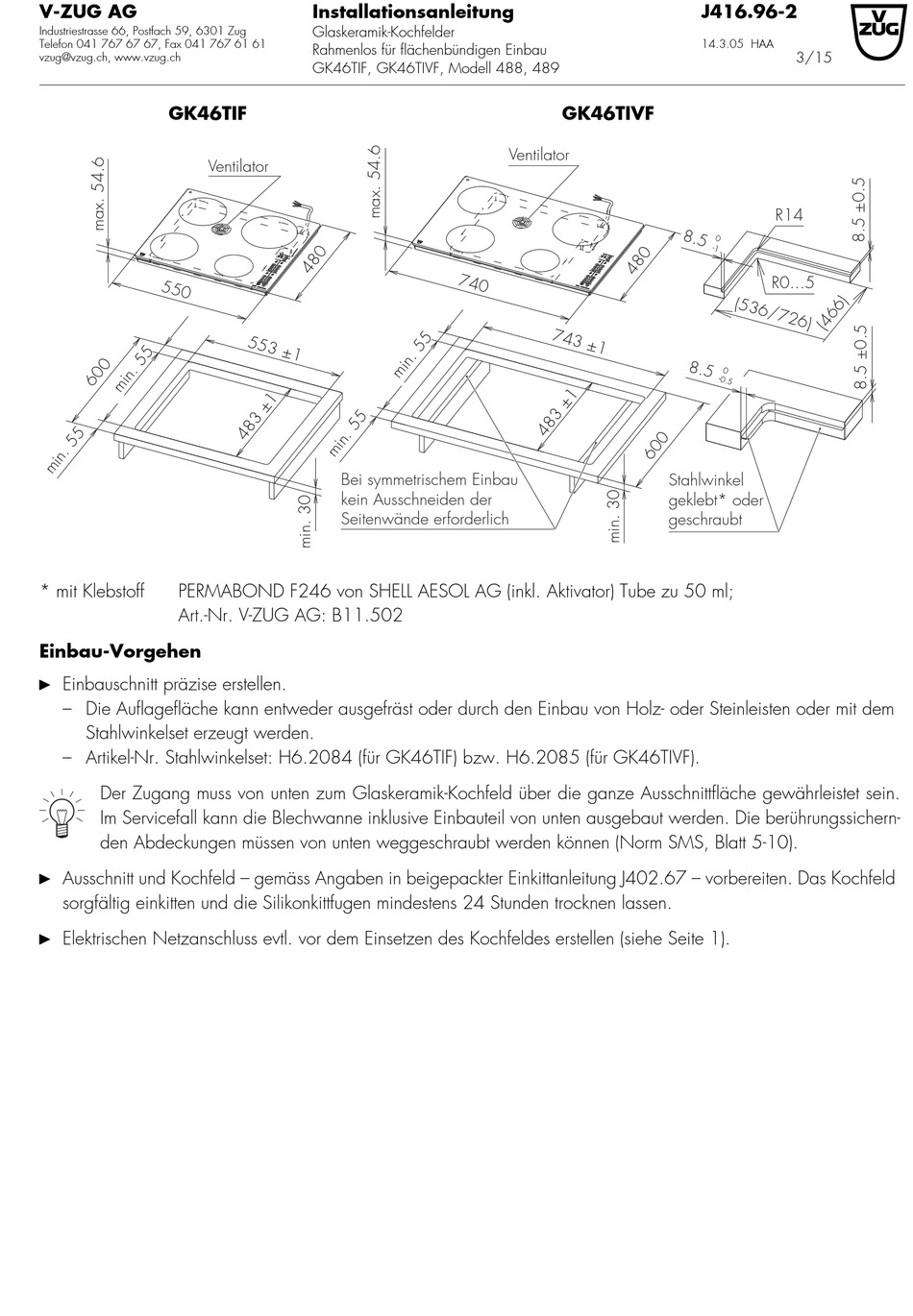

Einbau Vorgehen

Einbauschnitt präzise erstellen.
A
– Die Auflagefläche kann entweder ausgefräst oder durch den Einbau von Holz- oder Steinleisten oder mit dem
Stahlwinkelset erzeugt werden.
– Artikel-Nr. Stahlwinkelset: H6.2084 (für GK46TIF) bzw. H6.2085 (für GK46TIVF).
Der Zugang muss von unten zum Glaskeramik-Kochfeld über die ganze Ausschnittfläche gewährleistet sein.
Im Servicefall kann die Blechwanne inklusive Einbauteil von unten ausgebaut werden. Die berührungssichern-
den Abdeckungen müssen von unten weggeschraubt werden können (Norm SMS, Blatt 5-10).
Ausschnitt und Kochfeld – gemäss Angaben in beigepackter Einkittanleitung J402.67 – vorbereiten. Das Kochfeld
A
sorgfältig einkitten und die Silikonkittfugen mindestens 24 Stunden trocknen lassen.
Elektrischen Netzanschluss evtl. vor dem Einsetzen des Kochfeldes erstellen (siehe Seite 1).
A
Installationsanleitung
Glaskeramik-Kochfelder
Rahmenlos für flächenbündigen Einbau
GK46TIF, GK46TIVF, Modell 488, 489
Bei symmetrischem Einbau
kein Ausschneiden der
Seitenwände erforderlich
GK46TIVF
Ventilator
Stahlwinkel
geklebt* oder
geschraubt
J416.96 2
14.3.05 HAA
3/15
R14
R0...5
