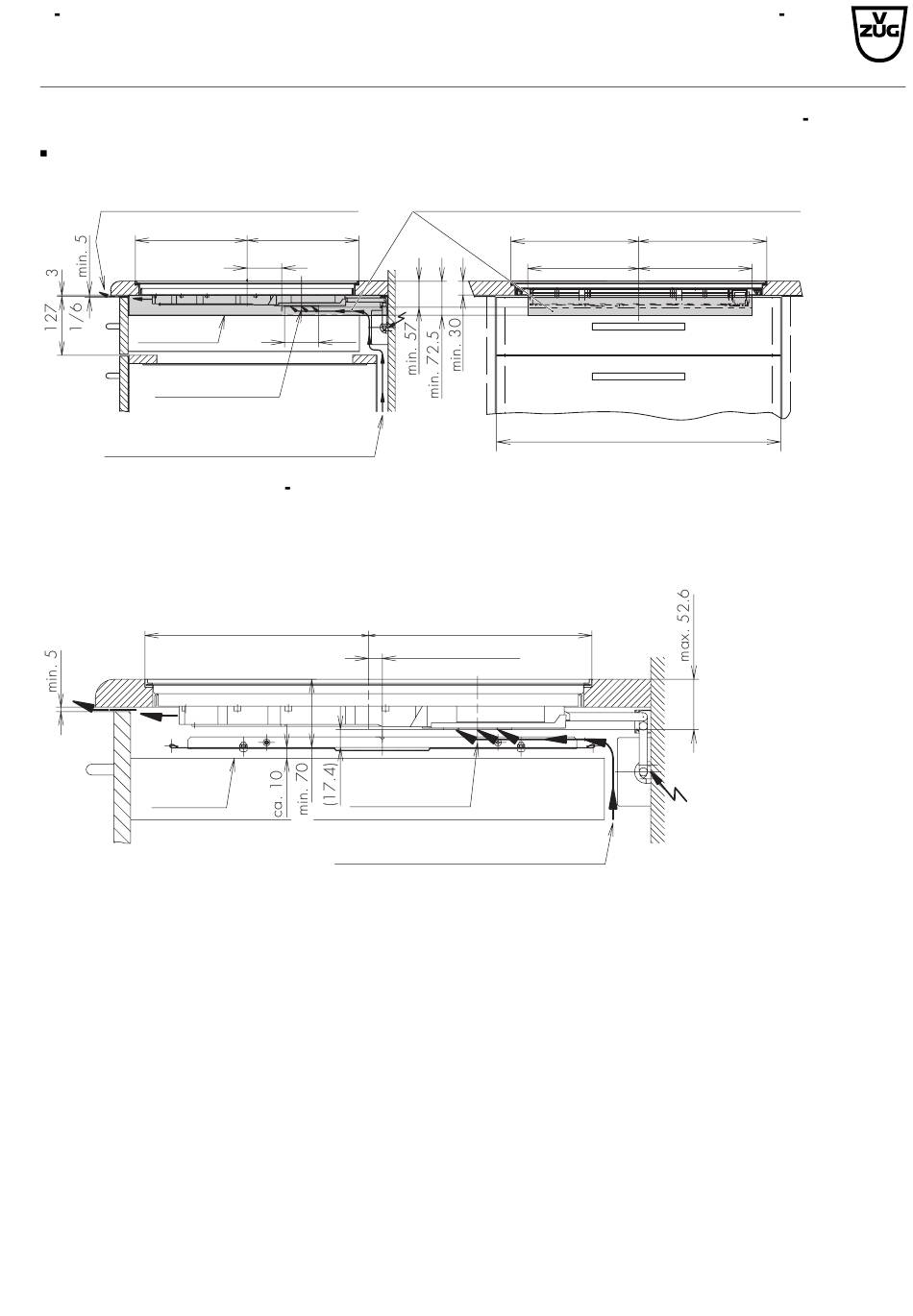

Variante d'encastrement pour l'amenée d'air froid avec tiroir ou meuble situé au dessous
Pour permettre une bonne circulation de l'air, conserver une hauteur libre d'au moins 2 cm sous l'appareil
Fente d'aération min. 5 mm sur toute
la largeur du meuble min. 25cm²
=
Tiroir
Milieu ventilateur
Découpe pour l'aération min. 80 cm²
Avec tôle de protection en dessous du ventilateur
Si souhaité, une tôle de protection peut être encastrée au-dessus du tiroir.
Pour largeur de la niche 550–600 mm (accessoires H6.2122)
Pour largeur de la niche 825–900 mm (accessoires H6.2123)
Tiroir
Notice d'installation
Champ de cuisson en vitrocéramique
sans cadre pour encastrement à fleur
GK46TIF, GK46TIVF, modèle 488, 489
Espace nécessaire sous le plan de travail pour le champ
de cuisson ainsi que l'aération du champ de cuisson
=
max. 75
ø75
=
15 Milieu équerre
Milieu ventilateur
Découpe pour l'aération min. 80 cm²
=
min. 240
600 ou 550
900 ou 825
=
J416.96 2
14.3.05 HAA
9/15
=
min. 245
