Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –...
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –...
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden...
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden...
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise ▪ WARNUNG: Ist die Oberfläche gerissen, durchgängige Schä- digung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. ▪ WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss.
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise ▪ WARNUNG: Ist die Oberfläche gerissen, durchgängige Schä- digung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. ▪ WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss.
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung ▪ Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden.
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung ▪ Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden.
Seite 8
1 Sicherheitshinweise Vorsicht Lebensgefahr ▪ Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden ▪ Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr daraufstellen. Keinesfalls mit kaltem Wasser abschrecken. ▪...
Seite 8
1 Sicherheitshinweise Vorsicht Lebensgefahr ▪ Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden ▪ Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr daraufstellen. Keinesfalls mit kaltem Wasser abschrecken. ▪...
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht ent- sorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪...
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll dem Recycling zugeführt und umweltgerecht ent- sorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪...
Erste Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwen- digen Arbeiten von einem konzessionierten Installateur/Elektriker aus- führen. Während den ersten Betriebsstunden einer Kochzone können sich stö- rende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fa- brikneuen Geräten.
Erste Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwen- digen Arbeiten von einem konzessionierten Installateur/Elektriker aus- führen. Während den ersten Betriebsstunden einer Kochzone können sich stö- rende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fa- brikneuen Geräten.

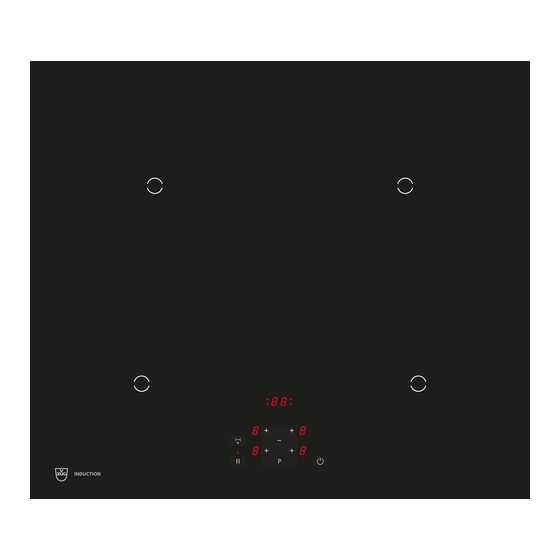

4 Ihr Gerät Bedien- und Anzeigeelemente GK46TIMGC, GK46TIMGZ Tasten Gerät EIN/AUS Kochzone anwählen/Leistungsstufe erhöhen Leistungsstufe verringern PowerPlus EIN/AUS Kochpause EIN/AUS und Wiederherstellfunktion Einschaltdauer/Timer Anzeigen Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich Leistungsstufe der Kochzone Auswahlpunkt: Kochzone angewählt Kochzonenzuordnung für die Einschaltdauer Einschaltdauer/Timer Funktion von Induktionskochfeldern Induktionskochfelder unterscheiden sich in ihrer Wirkungsweise wesentlich von konventionellen Kochfeldern oder Kochplatten.
4 Ihr Gerät Bedien- und Anzeigeelemente GK46TIMGC, GK46TIMGZ Tasten Gerät EIN/AUS Kochzone anwählen/Leistungsstufe erhöhen Leistungsstufe verringern PowerPlus EIN/AUS Kochpause EIN/AUS und Wiederherstellfunktion Einschaltdauer/Timer Anzeigen Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich Leistungsstufe der Kochzone Auswahlpunkt: Kochzone angewählt Kochzonenzuordnung für die Einschaltdauer Einschaltdauer/Timer Funktion von Induktionskochfeldern Induktionskochfelder unterscheiden sich in ihrer Wirkungsweise wesentlich von konventionellen Kochfeldern oder Kochplatten.
4 Ihr Gerät Induktionskochfelder sind: ▪ sehr reaktionsschnell ▪ fein regulierbar ▪ leistungsstark ▪ energieeffizient ▪ sicher Voraussetzungen für das Arbeiten mit einem Induktionskochfeld ist die Benutzung von Kochgeschirr mit vollflächig/vollständig magnetisierba- rem Boden. Flexibles Kochen Beim flexiblen Kochen gibt es keine eingezeichneten Kochzonen. Töpfe mit unterschiedlichem Durchmesser können auf jeder Zone platziert werden.
4 Ihr Gerät Induktionskochfelder sind: ▪ sehr reaktionsschnell ▪ fein regulierbar ▪ leistungsstark ▪ energieeffizient ▪ sicher Voraussetzungen für das Arbeiten mit einem Induktionskochfeld ist die Benutzung von Kochgeschirr mit vollflächig/vollständig magnetisierba- rem Boden. Flexibles Kochen Beim flexiblen Kochen gibt es keine eingezeichneten Kochzonen. Töpfe mit unterschiedlichem Durchmesser können auf jeder Zone platziert werden.
4 Ihr Gerät Kochgeschirr Geeignetes Kochgeschirr Nur Kochgeschirr mit einem vollflächig magnetisierbaren Boden ist zum Ko- chen auf dem Induktionsfeld geeignet. Dies kann auf folgende Arten überprüft werden: ▪ Ein Magnet bleibt an jedem Punkt des gesamten Geschirrbodens haften. ▪ Beim Kochfeld leuchtet die eingestellte Leistungsstufe und nicht im Wech- sel mit der Leistungsstufe.
4 Ihr Gerät Kochgeschirr Geeignetes Kochgeschirr Nur Kochgeschirr mit einem vollflächig magnetisierbaren Boden ist zum Ko- chen auf dem Induktionsfeld geeignet. Dies kann auf folgende Arten überprüft werden: ▪ Ein Magnet bleibt an jedem Punkt des gesamten Geschirrbodens haften. ▪ Beim Kochfeld leuchtet die eingestellte Leistungsstufe und nicht im Wech- sel mit der Leistungsstufe.
Bedienung Gerät ein- und ausschalten Die Bedienung ist für alle Geräte sinngemäss gleich. ▸ Gerät einschalten: Taste während 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen blinkt – Falls keine weitere Eingabe erfolgt, schaltet sich das Gerät nach 10 Sekunden aus Sicherheitsgründen wieder aus. ▸...
Bedienung Gerät ein- und ausschalten Die Bedienung ist für alle Geräte sinngemäss gleich. ▸ Gerät einschalten: Taste während 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen blinkt – Falls keine weitere Eingabe erfolgt, schaltet sich das Gerät nach 10 Sekunden aus Sicherheitsgründen wieder aus. ▸...
Seite 17
5 Bedienung ▸ Taste antippen. – In der Anzeige leuchtet – Nach 10 Minuten wird automatisch auf Leistungsstufe zurückge- schaltet. Wird das Kochgeschirr entfernt, unterbricht PowerPlus. PowerPlus wird fortgesetzt, sobald das Kochgeschirr wieder auf die Kochzone gestellt wird. PowerPlus beenden ▸ Taste der gewünschten Kochzone antippen.
Seite 17
5 Bedienung ▸ Taste antippen. – In der Anzeige leuchtet – Nach 10 Minuten wird automatisch auf Leistungsstufe zurückge- schaltet. Wird das Kochgeschirr entfernt, unterbricht PowerPlus. PowerPlus wird fortgesetzt, sobald das Kochgeschirr wieder auf die Kochzone gestellt wird. PowerPlus beenden ▸ Taste der gewünschten Kochzone antippen.
5 Bedienung Falls die Leistungsstufe über die oben aufgeführten Werte erhöht wird, schaltet PowerPlus aus. Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gar- gut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion heizt eine Kochzone für eine bestimmte Dauer (siehe Ta- belle) mit Leistungsstufe .
5 Bedienung Falls die Leistungsstufe über die oben aufgeführten Werte erhöht wird, schaltet PowerPlus aus. Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gar- gut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion heizt eine Kochzone für eine bestimmte Dauer (siehe Ta- belle) mit Leistungsstufe .
Seite 19
5 Bedienung Einschaltdauer einstellen ▸ Taste der gewünschten Kochzone antippen. ▸ Taste antippen – In der Anzeige blinkt – Der Leuchtpunkt der Kochzonenzuordnung blinkt. ▸ Mit Taste oder die gewünschte Einschaltdauer einstellen. – Beim ersten Antippen der Taste leuchtet in der Anzeige –...
Seite 19
5 Bedienung Einschaltdauer einstellen ▸ Taste der gewünschten Kochzone antippen. ▸ Taste antippen – In der Anzeige blinkt – Der Leuchtpunkt der Kochzonenzuordnung blinkt. ▸ Mit Taste oder die gewünschte Einschaltdauer einstellen. – Beim ersten Antippen der Taste leuchtet in der Anzeige –...
5 Bedienung Mehrere Einschaltdauern Sind bei mehreren Kochzonen Einschaltdauern eingestellt, – leuchtet die kürzeste Einschaltdauer in der Anzeige, solange keine Kochzone angewählt ist, – leuchtet der Leuchtpunkt der Kochzonenzuordnung für jede Kochzone mit eingestellter Einschaltdauer. Um eine andere Einschaltdauer anzuzeigen: ▸...
5 Bedienung Mehrere Einschaltdauern Sind bei mehreren Kochzonen Einschaltdauern eingestellt, – leuchtet die kürzeste Einschaltdauer in der Anzeige, solange keine Kochzone angewählt ist, – leuchtet der Leuchtpunkt der Kochzonenzuordnung für jede Kochzone mit eingestellter Einschaltdauer. Um eine andere Einschaltdauer anzuzeigen: ▸...
5 Bedienung 5.10 Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten ▸ Gerät einschalten. Keine Kochzone darf in Betrieb sein. ▸ Tasten vorne rechts und gleichzeitig antippen. – Ein Signalton ertönt. ▸ Taste vorne rechts erneut antippen. – Ein Signalton ertönt. –...
5 Bedienung 5.10 Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten ▸ Gerät einschalten. Keine Kochzone darf in Betrieb sein. ▸ Tasten vorne rechts und gleichzeitig antippen. – Ein Signalton ertönt. ▸ Taste vorne rechts erneut antippen. – Ein Signalton ertönt. –...
5 Bedienung 5.12 Kochpause Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. Der Betrieb kann nach einer Kochpause mit den vorherigen Einstellungen fort- gesetzt werden. ▸ Taste antippen. – Der Leuchtpunkt der Taste leuchtet.
5 Bedienung 5.12 Kochpause Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. Der Betrieb kann nach einer Kochpause mit den vorherigen Einstellungen fort- gesetzt werden. ▸ Taste antippen. – Der Leuchtpunkt der Taste leuchtet.
Seite 23
5 Bedienung Tastenton ausschalten ▸ Gerät einschalten. ▸ Taste (vorne links) gleichzeitig antippen. – Es ertönt ein Tastenton. – In der Anzeige leuchtet ▸ Taste antippen. – Es ertönt ein Tastenton. – In der Anzeige leuchtet...
Seite 23
5 Bedienung Tastenton ausschalten ▸ Gerät einschalten. ▸ Taste (vorne links) gleichzeitig antippen. – Es ertönt ein Tastenton. – In der Anzeige leuchtet ▸ Taste antippen. – Es ertönt ein Tastenton. – In der Anzeige leuchtet...
Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden.
Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden.
Seite 25
6 Pflege und Wartung Reinigung Beachten Sie folgende Reinigungshinweise für ein gutes Ergebnis. ▸ Für eine gründliche Reinigung entfernen Sie zuerst die groben Verschmut- zungen und Speisereste mit einem Reinigungsschaber oder einem speziel- len Reinigungsschwamm für Glaskeramik-Kochflächen. ▸ Geben Sie einige Tropfen einer geeigneten Reinigungsflüssigkeit auf die er- kaltete Kochfläche und verreiben Sie diese mit einem Küchenpapier oder ei- nem sauberen Tuch.
Seite 25
6 Pflege und Wartung Reinigung Beachten Sie folgende Reinigungshinweise für ein gutes Ergebnis. ▸ Für eine gründliche Reinigung entfernen Sie zuerst die groben Verschmut- zungen und Speisereste mit einem Reinigungsschaber oder einem speziel- len Reinigungsschwamm für Glaskeramik-Kochflächen. ▸ Geben Sie einige Tropfen einer geeigneten Reinigungsflüssigkeit auf die er- kaltete Kochfläche und verreiben Sie diese mit einem Küchenpapier oder ei- nem sauberen Tuch.
Störungen selbst beheben Was tun, wenn … … das Gerät nicht funktioniert und alle Anzeigen dunkel sind? Mögliche Ursache Behebung ▪ Die Sicherung oder der ▸ Sicherung ersetzen. Sicherungsautomat der ▸ Sicherungsautomaten wieder Wohnungs- resp. der einschalten. Hausinstallation ist defekt. ▪...
Seite 27
7 Störungen selbst beheben … in der Anzeige abwechselnd blinkt? Mögliche Ursache Behebung ▪ Die automatische ▸ Kochzone bei Bedarf wieder Sicherheitsabschaltung wurde einschalten. ausgelöst. Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellun- gen verändert werden, schaltet das Gerät die Kochzone automatisch aus.
Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Das Typenschild und das Anschlussschild befinden sich auf der Unterseite des Kochfel- des.
Seite 32
Mengen Wasser schnell zu erhitzen. Kochzone ausschalten ▸ Taste der gewünschten Kochzone antippen. ▸ Tasten gleichzeitig drücken, bis in der entsprechenden Anzeige blinkt. Gerät ausschalten ▸ Taste antippen. 1045392-R01 V-ZUG AG, Industriestrasse 66, CH-6301 Zug info@vzug.com, www.vzug.com...
