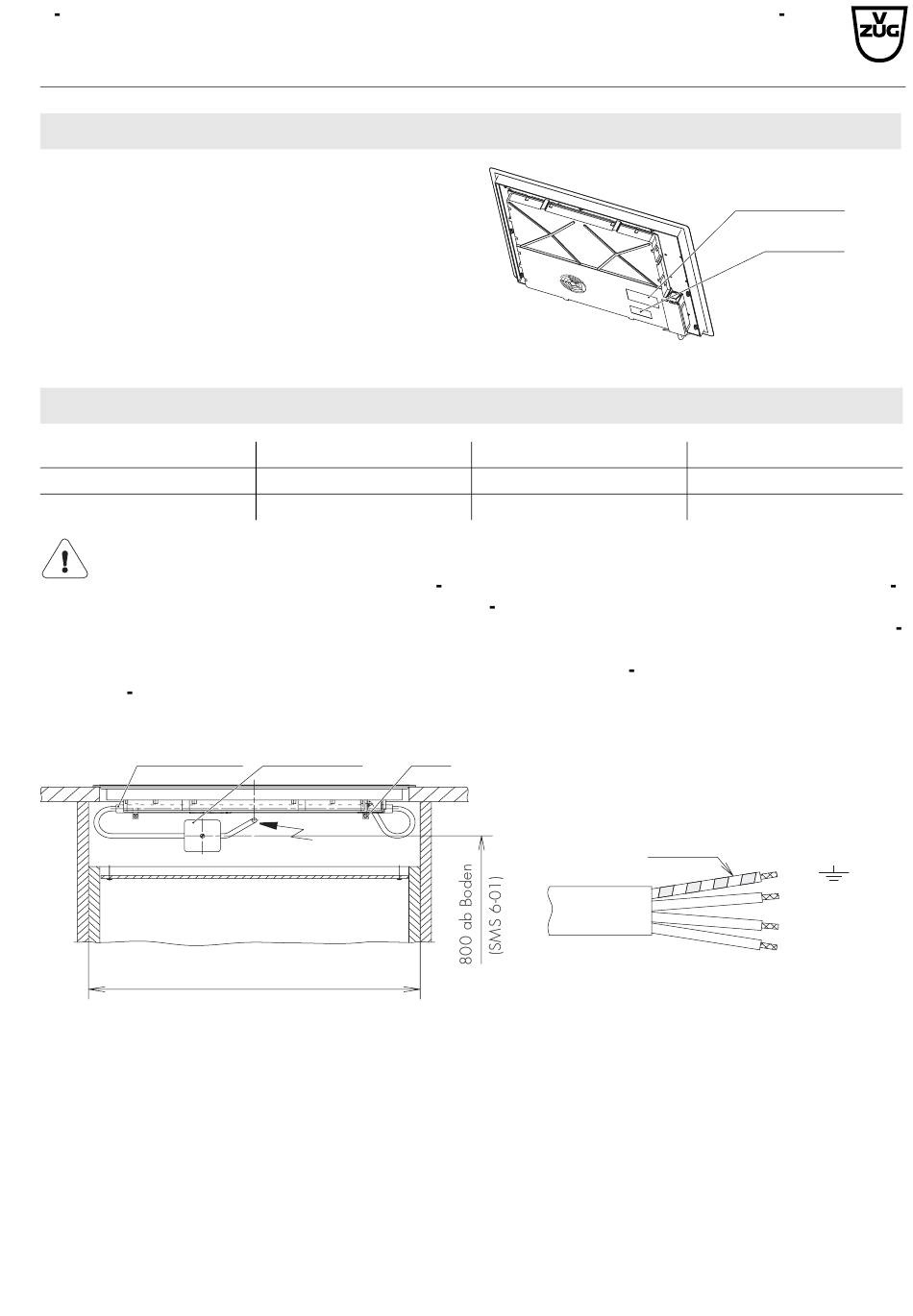

Allgemeine Informationen
Typenschild
Dieses befindet sich neben dem Anschluss-Schild. Das
beigepackte, zweite Typenschild hinter der Front des un-
tenliegenden Einbaumöbels zugänglich aufkleben.
Elektrischer Anschluss
Typ
GK46TI
GK46TIV
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, LS Automaten und Schmelzsicherungen, die
nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten, gelten als zu
lässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren und störungsfreien Betrieb.
Alte Installationen überprüfen.
Installationsrohr
600 oder 550
900 oder 825
Installationsanleitung
Glaskeramik-Kochfelder Rahmenlos mit Facetten
GK46TI, GK46TIV
Modell 488, 489
Anschlusswert
7400 W
7400 W
Abzweigdose
Bride
J416.95 2
14.3.05 HAA
Spannung
400 V 2N ~50 Hz
400 V 2N ~50 Hz
gelbgrün
400V 2 N ~
1/12
Anschluss-Schild
Typenschild
Sicherung
16 A
16 A
PE/
N
blau
L2
schwarz
L1
braun
