Installationsanleitung
Glaskeramik-Kochfeld Toptronic
Mit Normal-Einbaurahmen

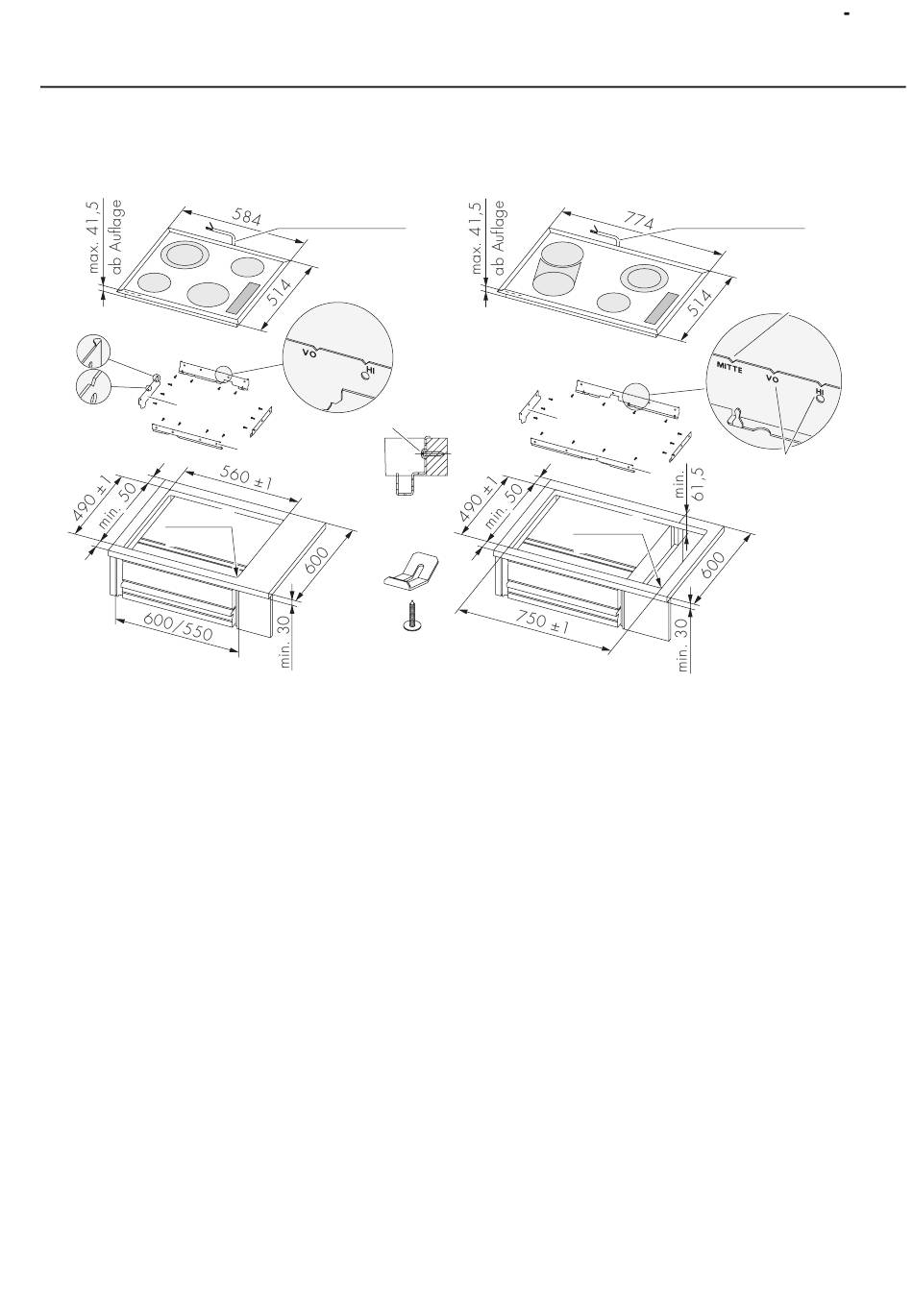

Einbau

GK45TEC
A
Zentriermarke
Mitte Ausschnitt
max. R10
anstreben
Bei Holzabdeckungen
1.
Einbauausschnitt präzis erstellen.
2.
Einbauschienen A und B ausgemittet und gemäss obiger Zeichnung mit Holzschrauben C im Einbauausschnitt fixieren.
3.
Elektrischen Netzanschluss evtl. vor Einsetzen des Gerätes erstellen.
4.
Gerät symmetrisch in Einbauausschnitt bis auf Arbeitsplatte auf Schnappfederelemente absenken. Das Anschlusskabel darf
die unter den Kochzonen liegenden heissen Partien der Blechwanne nicht berühren.
Bei Steinabdeckungen
Bei Steinabdeckungen können die Einbauschienen A und B eingeklebt werden (Klebstoff siehe «Zubehör»).
1.
Klebeflächen an Stein und Einbauschienen gut reinigen/primern und gut trocknen lassen.
2.
Kleber an Stein auftragen und mit Spachtel anglätten. Aktivator dünnschichtig auf Klebefläche der Einbauschienen auftragen.
3.
Einbauschienen ausgemittet anlegen und gut anpressen. Empfohlene Abbindzeit des verwendeten Klebstoffes einhalten.
4.
Elektrischen Netzanschluss evtl. vor Einsetzen des Gerätes erstellen.
5.
Gerät symmetrisch in Einbauausschnitt bis auf Arbeitsplatte auf Schnappfederelemente absenken. Das Anschlusskabel darf
die unter den Kochzonen liegenden heissen Partien der Blechwanne nicht berühren.
Kabellänge 1,5 m
Zentriermarken
vorne/hinten
C
B
Spannlaschenset für
Einbau-Spezialfälle
GK45TEVC / GK45TERC
A
B
max. R10
anstreben
J417.00 6
26.5.08 ITH
Kabellänge 1,5 m
GK45TEVC
Zentriermarke
Mitte Ausschnitt
GK45TERC
Zentriermarken
vorne/hinten
3/16
