Montage

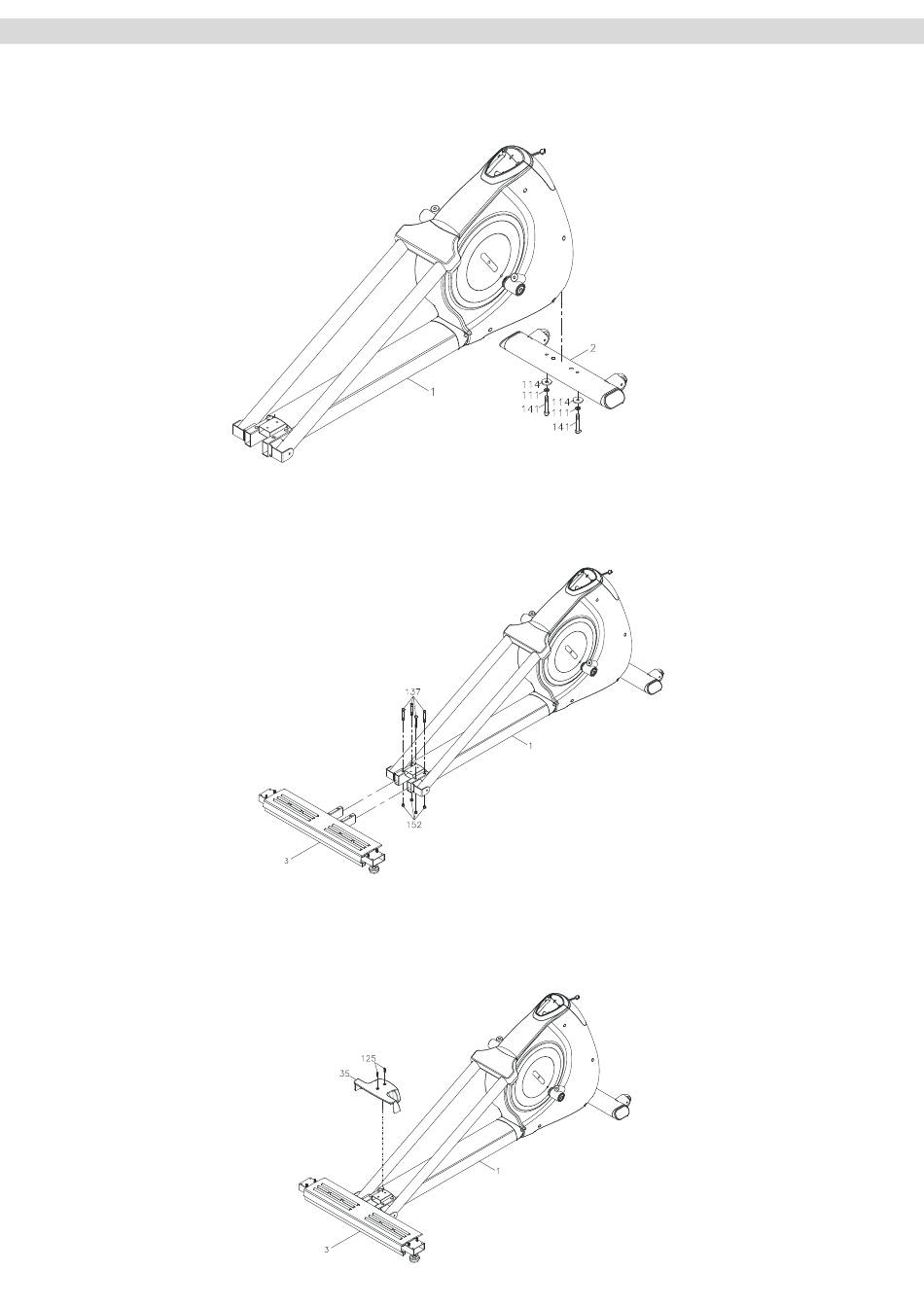

Schritt 1.2: Montage des vorderen Standrohrs
- Hardware Kit A
Befestigen Sie das vordere Standrohr (2) mit zwei Sechskantschrauben (141), zwei Federscheiben
(111) und zwei Unterlegscheiben (114) an der vorderen Aufnahme des Basisrahmens (1).
Schritt 1.3: Montage des hinteren Standrohrs
- Hardware Kit A
Lösen und entfernen Sie die bereits am hintern Standrohr (3) vormontierten vier Schrauben (137)
und Muttern (152). Setzen Sie dann das hintere Standrohr (3) in der hinteren Aufnahme des
Basisrahmens (1) ein und befestigen Sie es mit den zuvor gelösten vier Schrauben (137) und
Muttern (152).
Schritt 1.3: Montage der hinteren Standrohrabdeckung
- Hardware Kit A
Lösen und entfernen Sie die bereits am hintern Ende des Basisrahmens (1) vormontierten zwei
Schrauben (125). Setzen Sie dann die hintere Standrohrabdeckung auf den Übergang Basisrahmen
(1) zu hinterem Standrohr (3) ein. Befestigen Sie dies dann mit den beiden zuvor gelösten
Schrauben ( 125).
8
