Montage
- Hardware Kit A
Schritt 5: Montage der Pedalrohre & der Trittflächen
Lösen und entfernen Sie die bereits am vorderen Ende des rechten Pedalrohrs (18) vormontierte Schraube (145) und
Mutter (154), sowie die vier Schrauben (125) - siehe Abbildung A.
Setzen Sie dann das vordere Ende des rechten Pedalrohrs (18) an der unteren Aufnahme des linken Pendelrohrs (15B)
ein. Befestigen Sie die Verbindung mit der Schraube (145) und der Mutter (154).
Achtung:
Nachdem Sie die Schraube (145) fest angezogen haben, lösen Sie diese wieder um eine achtel Umdrehung, damit das
Pedalrohr (18) einen gleichmäßigen Bewegungsablauf hat - siehe Abbildung B.
Befestigen Sie dann die vorderen Pedalrohrabdeckungen (71-oben/72-unten) am vorderen Ende des Pedalrohrs (16)
mit je zwei Schrauben (125) - siehe Abbildung C.
Lösen und entfernen Sie die bereits am hinteren Ende des rechten Pedalrohrs (18) auf der Unterseite vormontierten
Schrauben (125) und Federscheiben (110) - siehe Abbildung D.
Setzen Sie dann die Gleitrolle des rechten Pedalrohrs (18) auf das rechte Gleitrohr (7). Befestigend Sie nun den
Gleitrollenhalter (99) mit den soeben gelösten Schrauben (125) und Federscheiben (110) von unten am hinteren Ende
des rechten Pedalrohrs (18) - siehe Abbildung E.
Befestigen Sie die rechte Trittfläche (76) mit vier Inbusschrauben (134) auf der Halteplatte des rechten Pedalrohrs (18).
Drücken Sie dann die Anti-Rutsch-Auflage (75) von oben auf die Trittfläche - siehe Abbildung F..

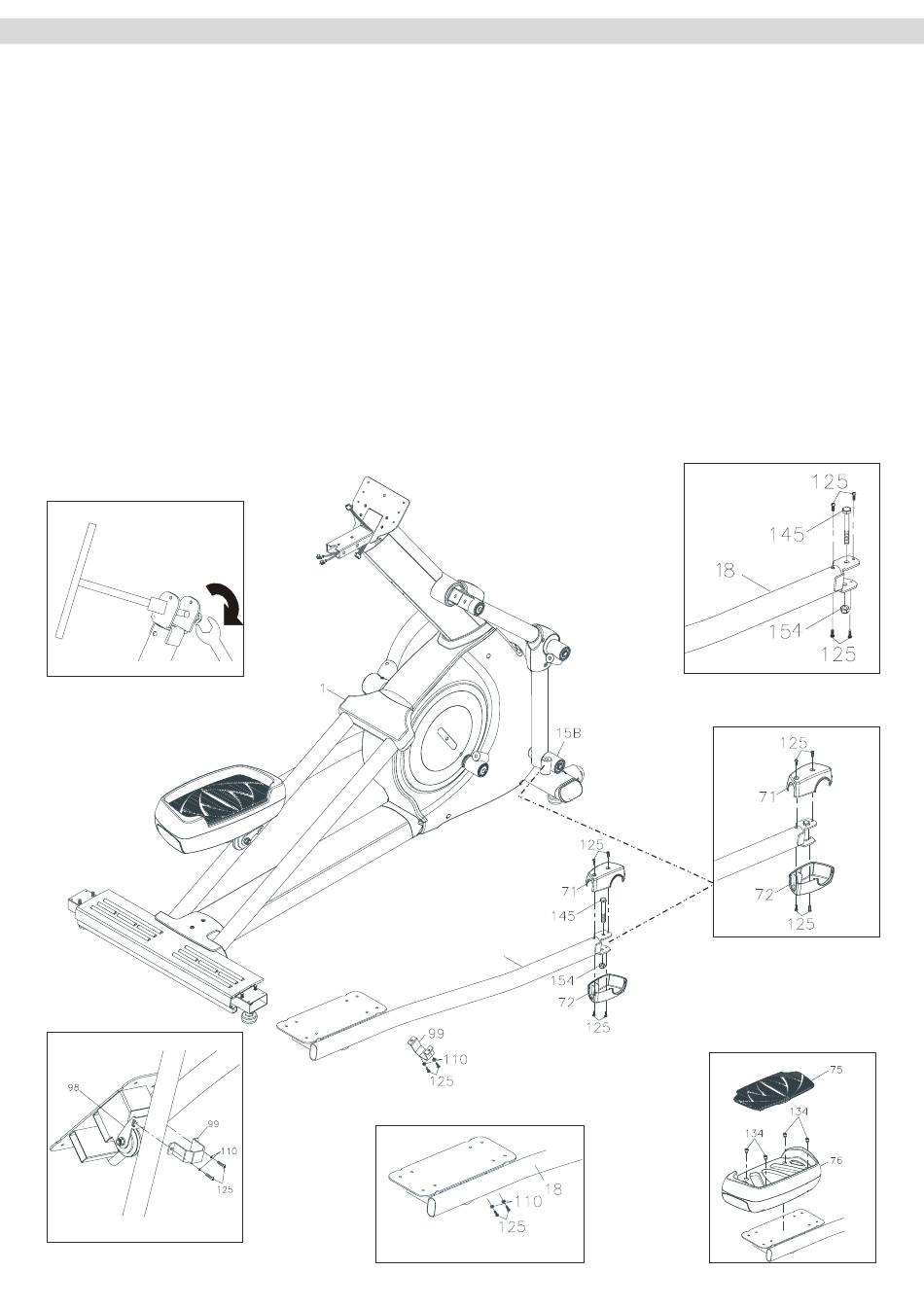

Abbildung A
Verfahren Sie nun ebenso mit dem linken Pedalrohr (17).
Abbildung B
Abbildung C
18
Abbildung E
Abbildung F
Abbildung D
11
