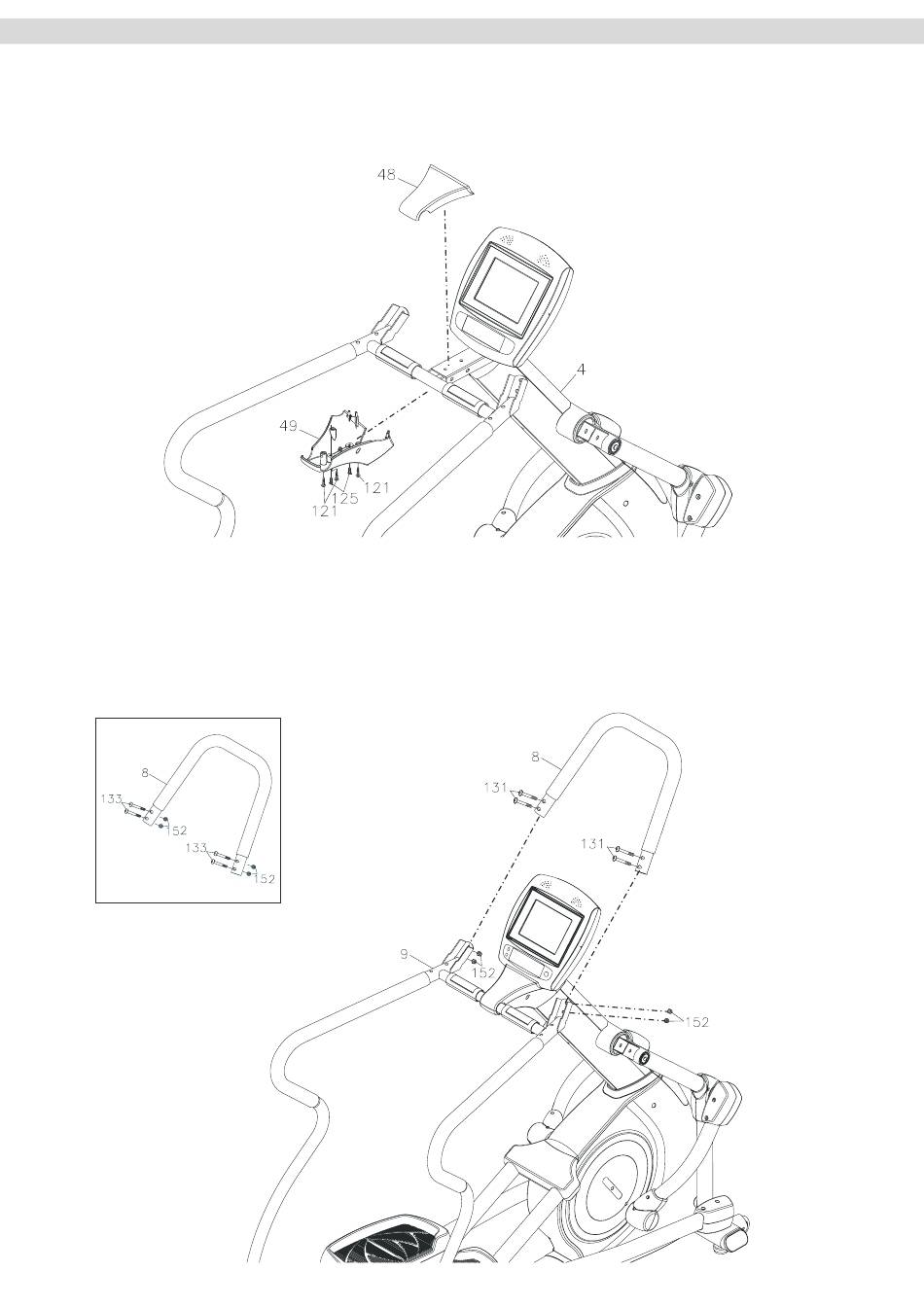

Schritt 10: Montage des Cockpit
- Hardware Kit B
Befestigen Sie die obere und untere Handgriffabdeckung (48-oben/49-unten) mit drei
Blechschrauben (121) und zwei Linsenkopfschrauben (125) an der Handgriffaufnahme des
Lenkerschaftes (4).
Schritt 11: Montage des U-Handgriffs
Lösen und entfernen Sie die an den beiden Enden des U-Handgriffs (8) bereits vormontierten vier
Inbusschrauben (133) und vier Muttern (152) - siehe Abbildung A.
Setzen Sie dann den U-Handgriff (8) in die vorderen, seitlichen Aufnahmen des Handgriffs (9) ein
und befestigen Sie ihn mit den zuvor gelösten vier Inbusschrauben (133) und vier Muttern (152).
Abbildung A
