Montage

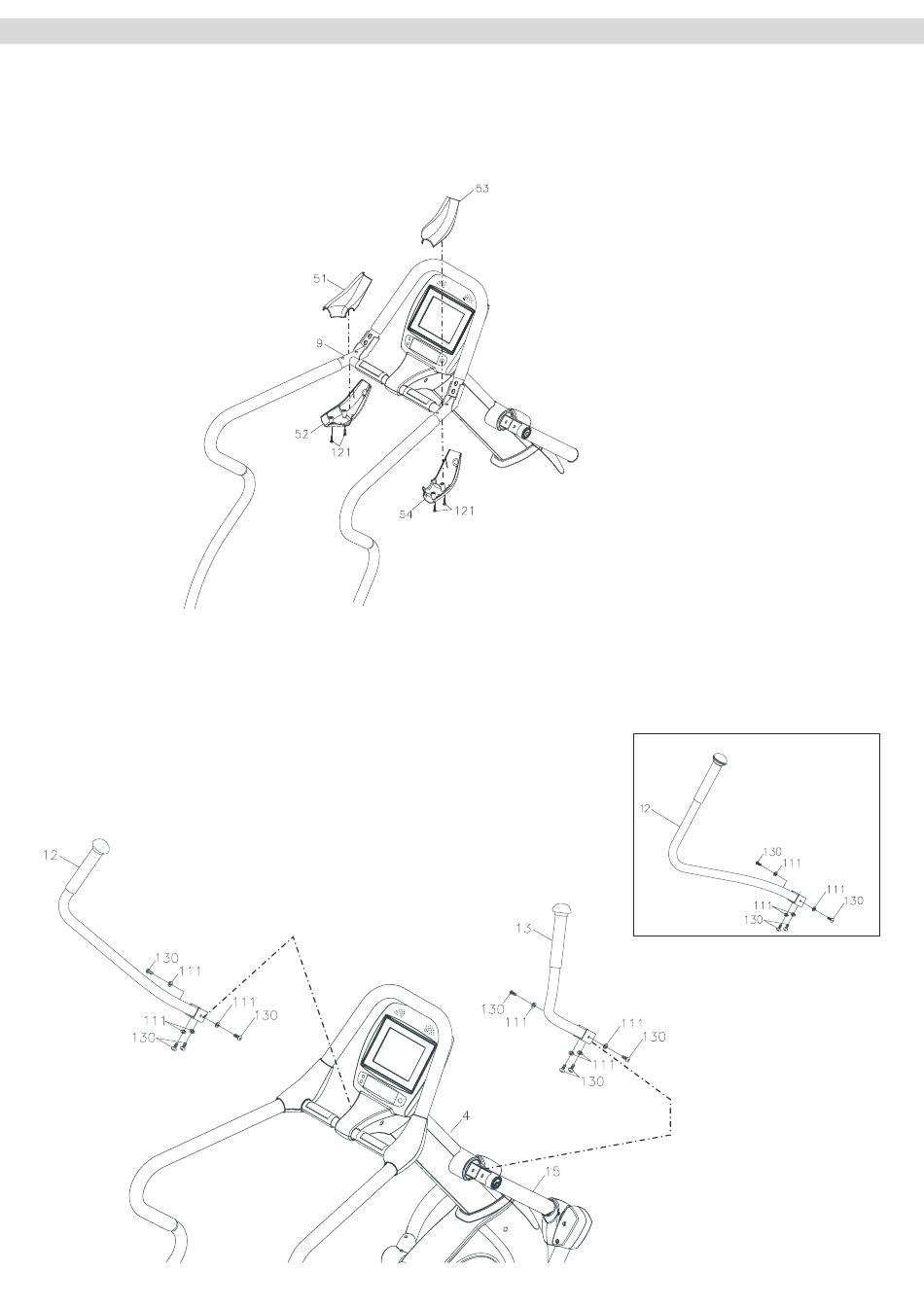

Schritt 12: Montage der vorderen Handlaufabdeckungen
- Hardware Kit B
Befestigen Sie die vorderen rechten Handlaufabdeckungen (53-oben/54-unten) mit zwei
Blechschrauben am vorderen Ende des rechten Handlaufs.
Befestigen Sie dann die vorderen linken Handlaufabdeckungen (51-oben/52-unten) mit zwei
Blechschrauben am vorderen Ende des linken Handlaufs.
Schritt 13: Montage der Pendelhandgriffe
Lösen und entfernen Sie die an den unteren Enden der Pendelhandgriffe (12-links/13-rechts) bereits
vormontierten vier Schrauben (130) und vier Federscheiben (111) - siehe Abbildung A.
Montieren Sie dann die beiden Pendelhandgriffe (12-links/13-rechts) an den oberen Aufnahmen der
Pendelrohre (14-links/15-rechts). Verwenden Sie hierzu pro Seite die zuvor gelösten vier Schrauben
(130) und vier Federscheiben (111).
Abbildung A
15
