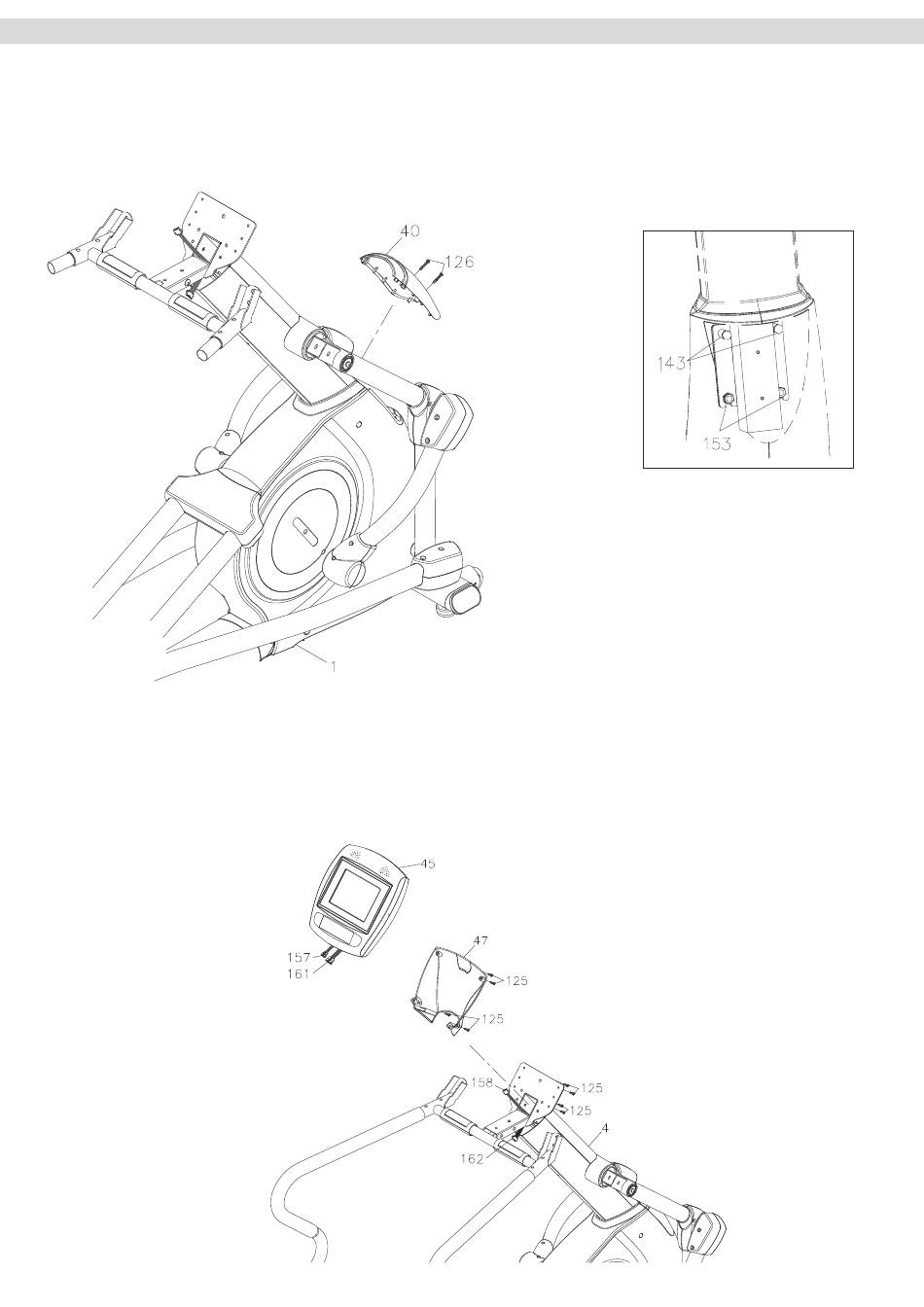

Schritt 8: Montage der vorderen Gehäuseabdeckung
- Hardware Kit B
Ziehen Sie nun die Bolzenschrauben (143) und Muttern (153), mit denen Sie den Lenkerschaft (4)
am Basisrahmen (1)
bei Schritt 2
befestigt haben, fest an - siehe Abbildung A.
Befestigen Sie dann die vordere Gehäuseabdeckung (40) mit zwei Linsenkopfschrauben (126) an
der Vorderseite des Hauptgehäuses des Basisrahmens (19).
Abbildung A
Schritt 9: Montage des Cockpit
- Hardware Kit B
Verbinden Sie die beiden Kabel, die aus dem Cockpit (45) ragen (Pulskabel-161/Cockpitkabel-157)
mit den beiden Kabeln, die aus dem Lenkerschaft (4) ragen (Pulskabel-162/Cockpitkabel-158).
Befestigen Sie das Cockpit dann mit vier Linsenkopfschrauben (125) am Lenkerschaft (4).
Setzen Sie nun das hintere Cockpitgehäuse auf der Rückseite des Cockpits ein und befestigen Sie
dies ebenfalls mit vier Linsenkopfschrauben (125).
