5.2.1 Aufbau
Die Niveausteuerung LC 220 beinhaltet alle erforderlichen Kom-
ponenten, wie z.B. Relais sowie das Bedienfeld mit Melde-
leuchten zur Anzeige des Betriebsstatus und von Störmeldungen.
Zudem ist in der Steuerung ein Niveausignaleingang vorhanden,
der direkt über das im Sammelbehälter angeordnete Staudruck-
rohr aktiviert wird. Weiterhin sind die Klemmen für die
Spannungsversorgung, den Anschluss der Pumpe und ein Alarm-
meldeausgang für den Sammelalarm im Schaltkasten unterge-
bracht.
Der Gehäusedeckel ist mit Hilfe von vier Bajonettverschlüssen
am Schaltkasten befestigt. Das Ent- und Verriegeln des
Gehäusedeckels erfolgt durch eine Vierteldrehung der Bajonett-
verschlüsse. Auf der linken Seite sind die Verschlüsse länger und
über Fangbänder mit dem Boden des Schaltkastens verbunden.

5.2.2 Bedienelemente und Meldeleuchten

In der nachfolgenden Tabelle werden die Funktion der verschie-
denen Bedienelemente und die Bedeutung der Meldeleuchten
beschrieben.
Element Funktion
Die Betriebsart wird mit Hilfe des
EIN-AUS-AUTO-Wahlschalters ausge-
wählt, der über die nachfolgenden drei
Schaltstellungen verfügt.
Pos. I:
Manuelles Einschalten der Pumpe.
Auswählen
Pos. O:
der
Betriebsart • Manuelles Abschalten der Pumpe.
• Zurücksetzen von Alarmmeldungen.
Pos. AUTO:
Automatikbetrieb. Die Pumpe wird in
Abhängigkeit des Signals vom Niveau-
sensor ein- und ausgeschaltet.
Status der
Grüne Meldeleuchte. Zeigt an, dass
Span-
die Spannungsversorgung ordnungs-
nungsver-
gemäß angeschlossen ist.
sorgung
Rote und grüne Meldeleuchte.
Anzeigen
Der Betriebsstatus wird wie folgt
des
angezeigt:
Betriebs-
Grün: Die Pumpe läuft.
status
Rot: Pumpenstörung.
Rote Meldeleuchte: Zeigt einen zu
hohen Füllstand an. Die LED leuchtet
Hoch-
auf, wenn der Niveausensor im Auto-
wasser-
matikbetrieb einen bestimmten Füll-
alarm
stand im Sammelbehälter misst.
Rote Meldeleuchte. Zeigt einen
Phasen- Phasenfolgefehler an (nur bei drei-
folgefehler phasigen Pumpen). Die Phasenfolge
wie in der Abb.
Rote Meldeleuchte: Zeigt an, dass das
Alarm Signal außerhalb des Messbereichs
Sensor- von 1000 mm liegt. Die Pumpe wurde
fehler eingeschaltet und der Hochwasser-
alarm aktiviert.
Externer Rote Meldeleuchte. Zeigt den Alarm
Niveau- von einem externen Niveauschalter
alarm an.
Gelbe Meldeleuchte. Zeigt an,
Anzeigen dass ein planmäßiger Wartungstermin
eines anliegt. Diese Funktion kann mit Hilfe
anstehen- des DIP-Schalters aktiviert oder deak-
den tiviert werden. In Übereinstimmung mit
Wartungs- der EN 12056-4 ist der regelmäßige
termins Wartungstermin ab Werk auf
1 Jahr fest eingestellt.
Beschreibung
8 gezeigt ändern.

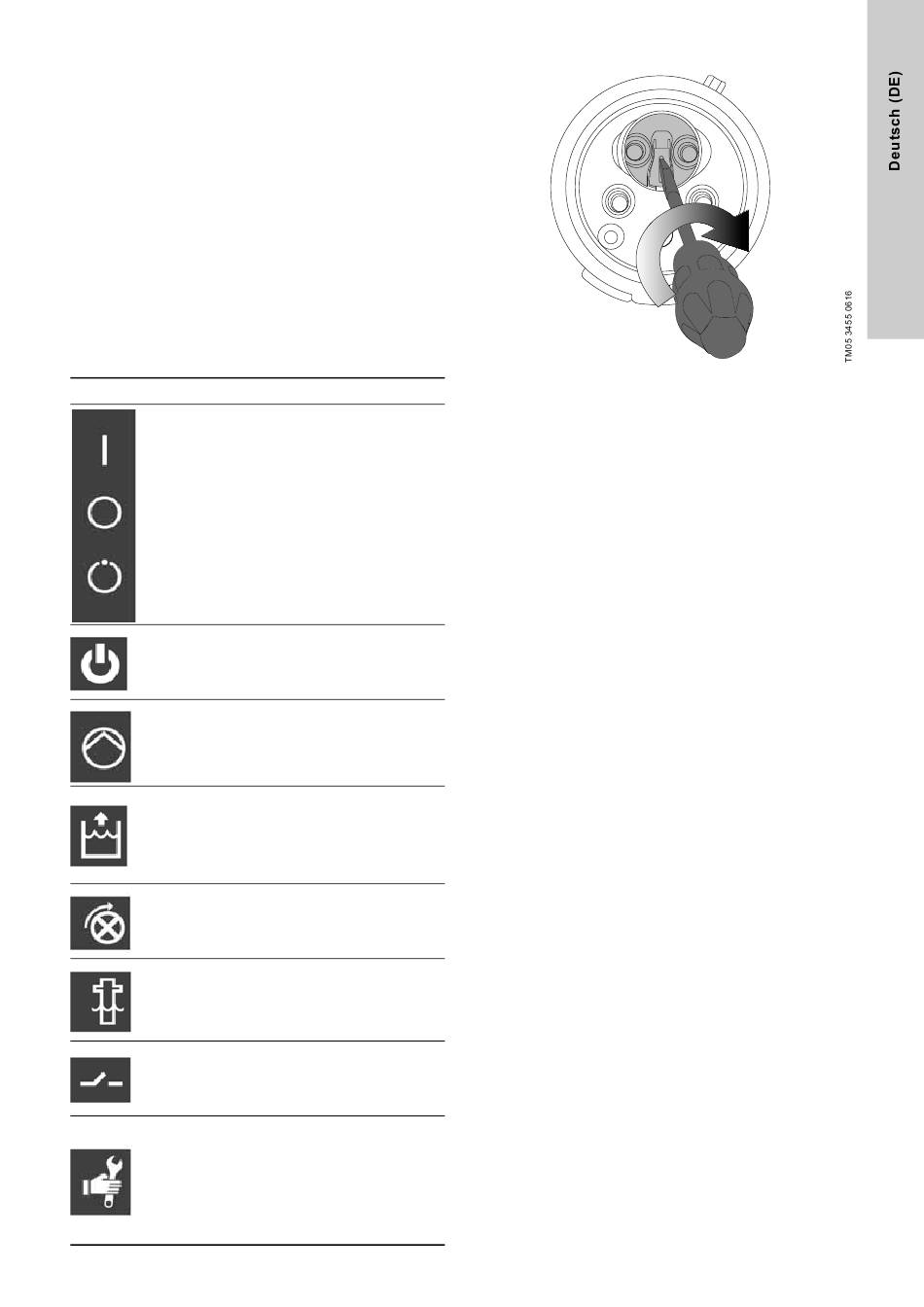

Abb. 8 Ändern der Phasenfolge bei einer dreiphasigen
Steuerung mit Hilfe eines Phasenwenders
