Elektrischer Anschluss
8.3 Systemeinbindung

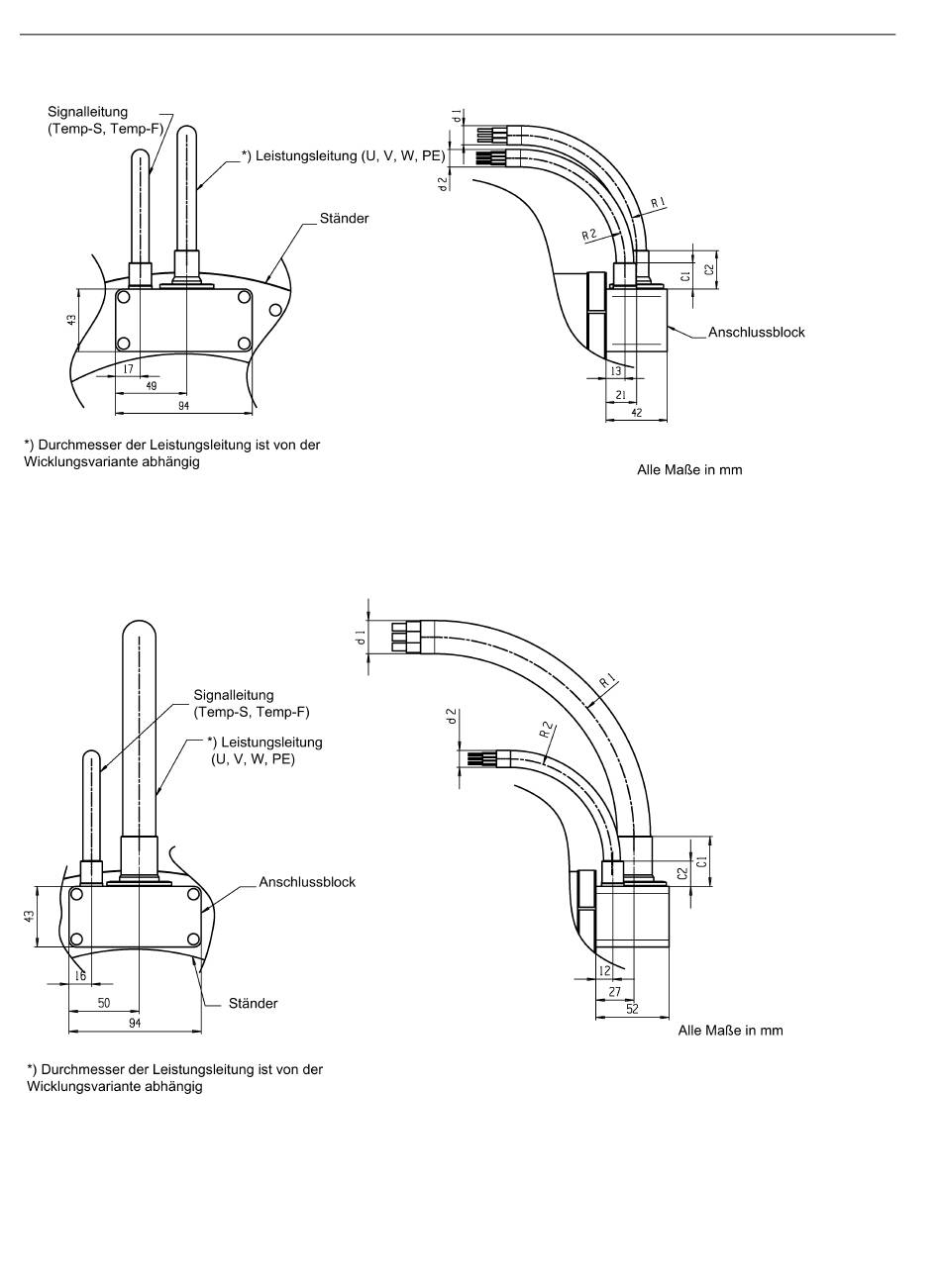

Bild 8-21
Elektrischer Anschluss radial nach außen mit Hülse für 1FW616, 1FW619 und 1FW623 bis 6 mm
Aderquerschnitt
Bild 8-22
Elektrischer Anschluss radial nach außen mit Hülse für 1FW616, 1FW619 und 1FW623 ab 10 mm
Aderquerschnitt
496
Einbau-Torquemotoren 1FW6
Projektierungshandbuch, 07/2017, 6SN1197-0AE00-0AP9
