MONTAGGIO

Aprire l'imballo e verificare che tutti gli elementi che compongono l'automatismo siano integri.
Viti M8x50 TCE UNI 593 ZN 8.8

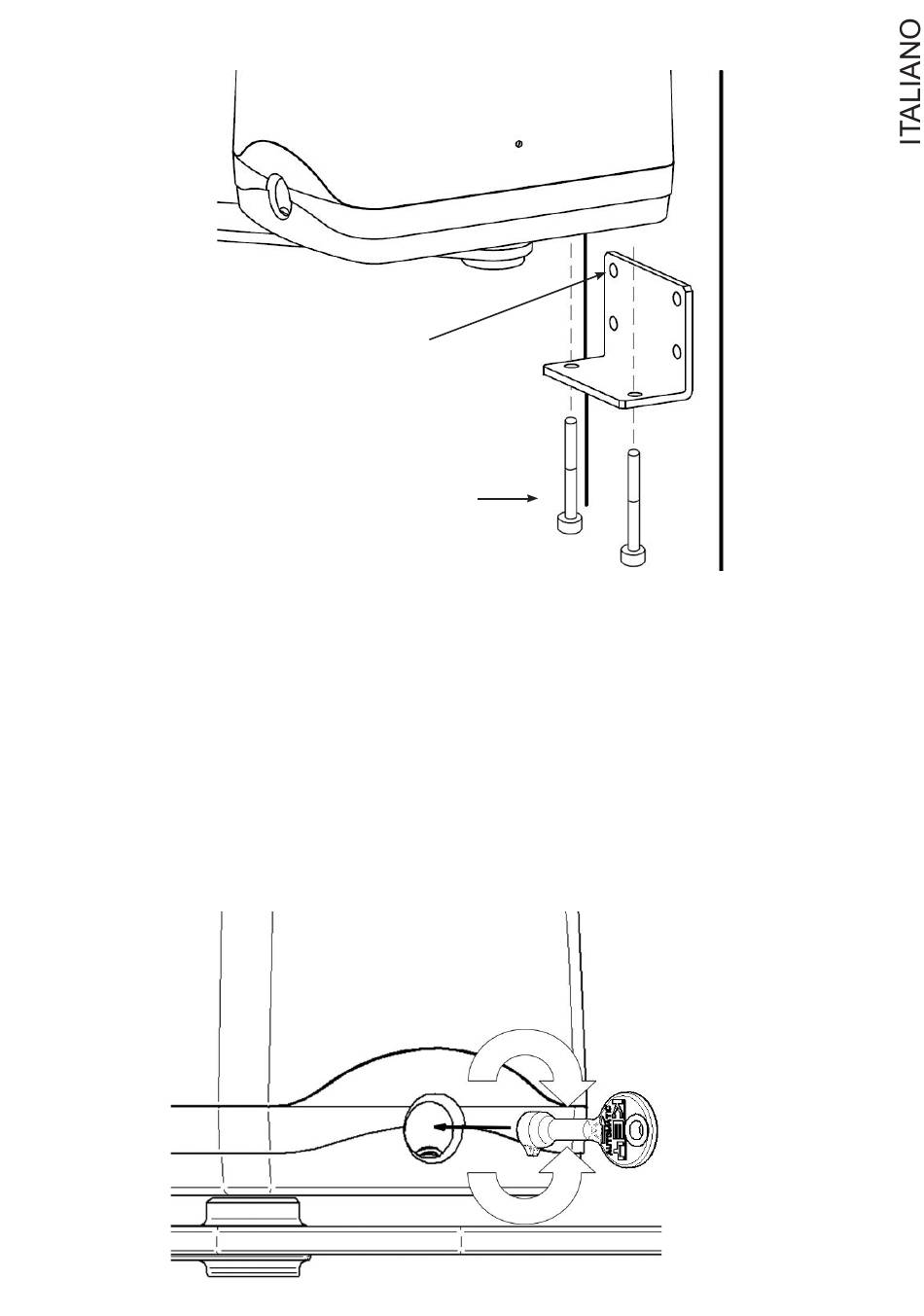

Fissare la piastra base al pilastro con viti M8 e tasselli ø14 rispettando la quota minima di 100 mm.
dalla pavimentazione. - Fissare l'altra staffa (con viti M6 o saldatura) all'anta del cancello rispettan-
do le quote "C" (vedi tabella a pagina 4).
Inserire il motoriduttore nella piastra-base in corrispondenza dei 2 fori e fissarlo con le due viti
M8x50

SBLOCCO

Per sbloccare il motore si devono seguire le seguenti operazioni:
1) alzare lo sportellino plastico sul fronte del motore.
2) Inserire la chiave a triangolo;
3) Ruotare la chiave in senso orario fino allo scatto;
Per ribloccare ruotare in senso antiorario fino alla posizione iniziale.
Fori per viti a Muro
SBLOCCARE
BLOCCARE
