Standardmäßige 12-Ablt-Platzierung
Um ein standardmäßiges 12-Ablt-EKG aufzuzeichnen, die in den folgenden
Abbildungen gezeigte Platzierung verwenden.

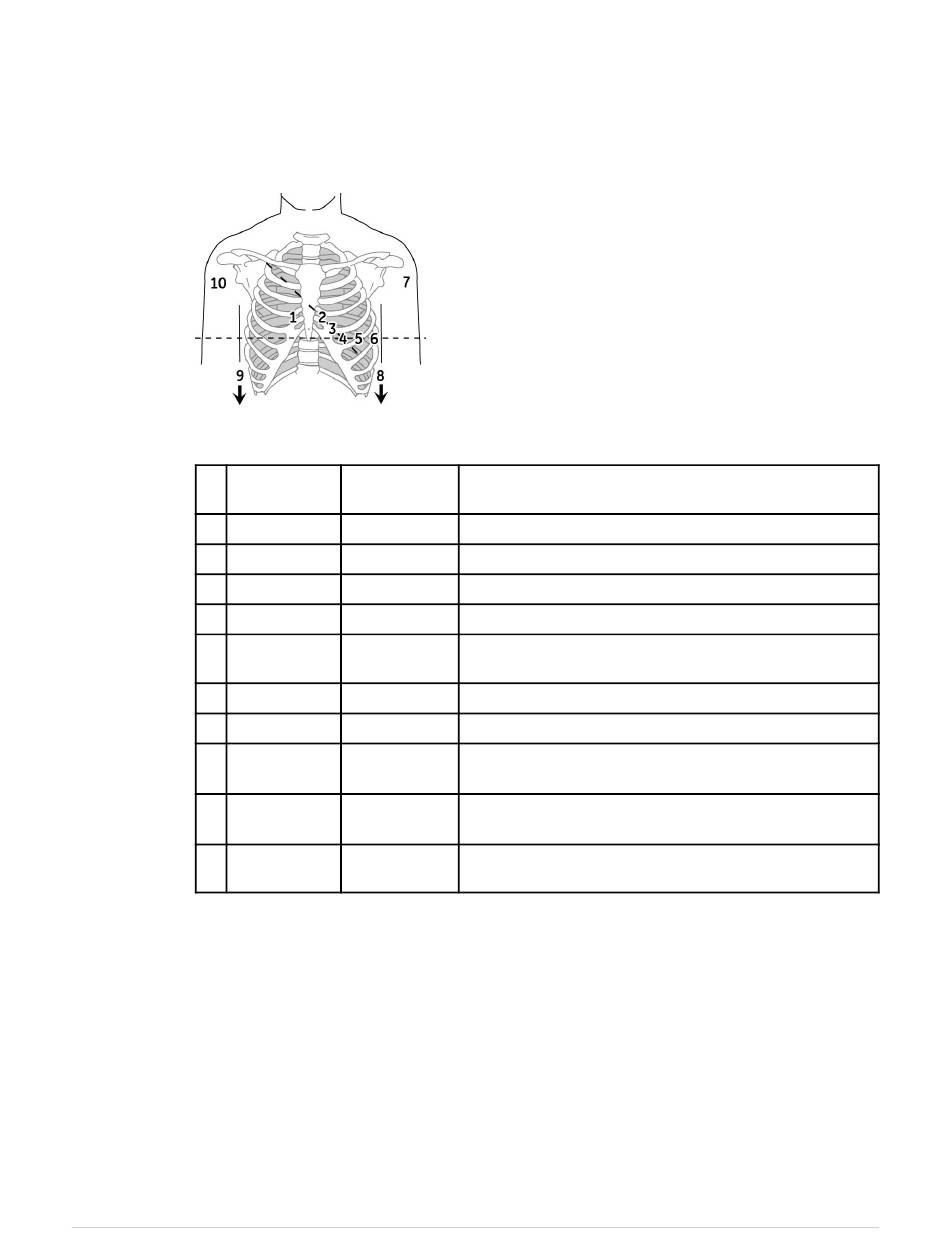

12-Abltg-Elektroden-Platzierung

AHA-Beze-
ichnung
1 V1 rot
2
V2 gelb
3 V3 grün
4
V4 blau
5 V5 orange
6
V6 violett
7
LA schwarz
LL
8
9 RL grün
1
RA weiß
0
2053535-014H
IEC-Bezeich- Beschreibung
nung
C1 rot
Vierter Interkostalraum am rechten Sternalrand
C2 gelb Vierter Interkostalraum am linken Sternalrand
C3 grün
Mittig zwischen den Punkten 2 und 4
C4 braun Medioklavikularlinie im fünften Interkostalraum
C5 schwarz Vordere Axillarlinie auf derselben horizontalen Höhe
wie 4
C6 violett Mittlere Axillarlinie auf derselben Höhe wie 4 und 5
L gelb Linker Deltamuskel
F grün
Über dem linken Knöchel (Alternative Platzierung, am
Oberschenkel, so nah wie möglich am Torso)
N schwarz
Über dem rechten Knöchel (Alternative Platzierung, am
Oberschenkel, so nah wie möglich am Torso)
R rot
Rechter Deltamuskel
