Control 150 M

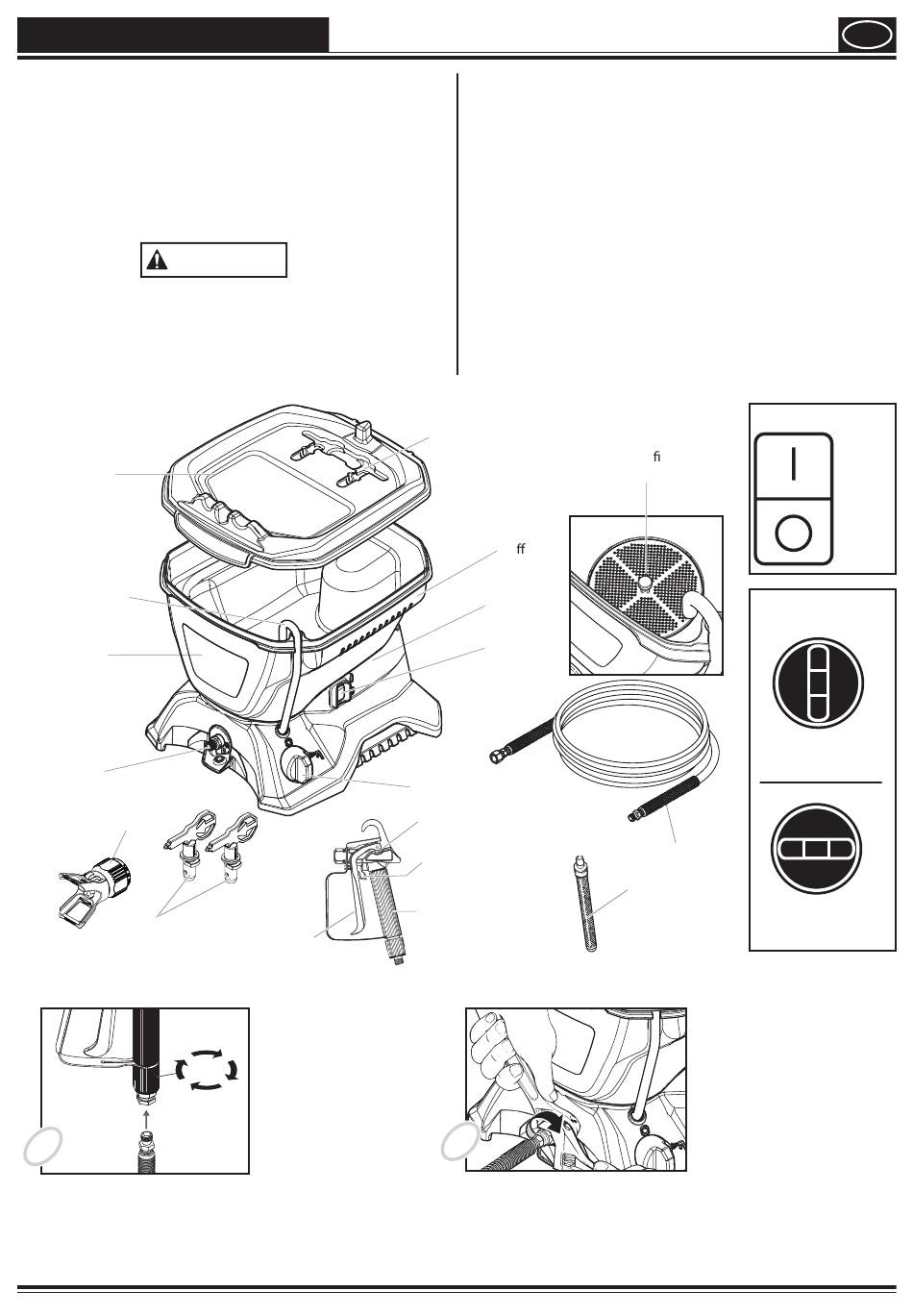

Komponenten
•
Spritzpistole mit Filter
•
Düsenhalter
•
Hochdruckschlauch 7,5 m lang
Benötigtes Montagewerkzeug
•
Zwei Gabelschlüssel.
WARNUNG
Den Netzstecker erst dann in die Netzsteckdose stecken,
wenn dasGerät vollständig zusammengebaut ist.
Behälterdeckel
Rücklaufschlauch
Oberbehälter
Auslassventil
Düsenhalter
Düse
(311und 515)
Montage
1
Setzen Sie die Spritzpistole auf das verjüngte Ende des
Schlauches und drehen Sie die Pistole auf den Schlauch.
Ziehen Sie das Gewinde mit einem Schraubenschlüssel
gut fest.

Komponenten und Montage

Abzugshebel

Bedienelemente und Funktionen

EIN/AUS-Schalter
Spritzpistole
Spritzschlauch
Rücklaufschlauch
PRIME/SPRAY-Schalter Der PRIME/SPRAY-Schalter leitet
Düsenablage
Gri
Motor-
gehäuse
EIN/AUS-
Schalter
PRIME/SPRAY-Schalter
Spritzpistole
Abzugshebelsperre
Filter (weiß)
in Pistole
vormontiert
2
Drehen Sie das Gewinde am anderen Ende des Schlauchs auf den
Schlauchanschluss. Halten Sie mit einem Schraubenschlüssel den
Schlauchanschluss fest und ziehen Sie den Schlauch mit einem
weiteren Schraubenschlüssel fest.
Der EIN/AUS-Schalter schaltet das
Gerät ein und aus (O= AUS, l= EIN)
Mit der Spritzpistole wird der
Ausstoß der Flüssigkeit gesteuert.
Der Spritzschlauch verbindet die
Pistole mit der Pumpe.
Beim Entlüften wird die Flüssigkeit
durch den Rücklaufschlauch in
den Tank zurückgeleitet.
die Flüssigkeit bei Einstellung
SPRAY in den Spritzschlauch und
bei Einstellung PRIME in den
Rücklaufschlauch.
Einlass lter
(im Behälterinneren)
Spritzschlauch
Filter (rot)
D
EIN/AUS-Schalter
= EIN
= AUS
PRIME/SPRAY-
Schalter
PRIME-
Position
SPRAY-
Position
7
