Montage- und Betriebsvorschrift
DE
KAPITEL 5
BENUTZER-WARTUNG
m
VORSICHT
m
WARNUNG
m
WARNUNG
m
WARNUNG
EC-Kanalventilatoren – InlineVent

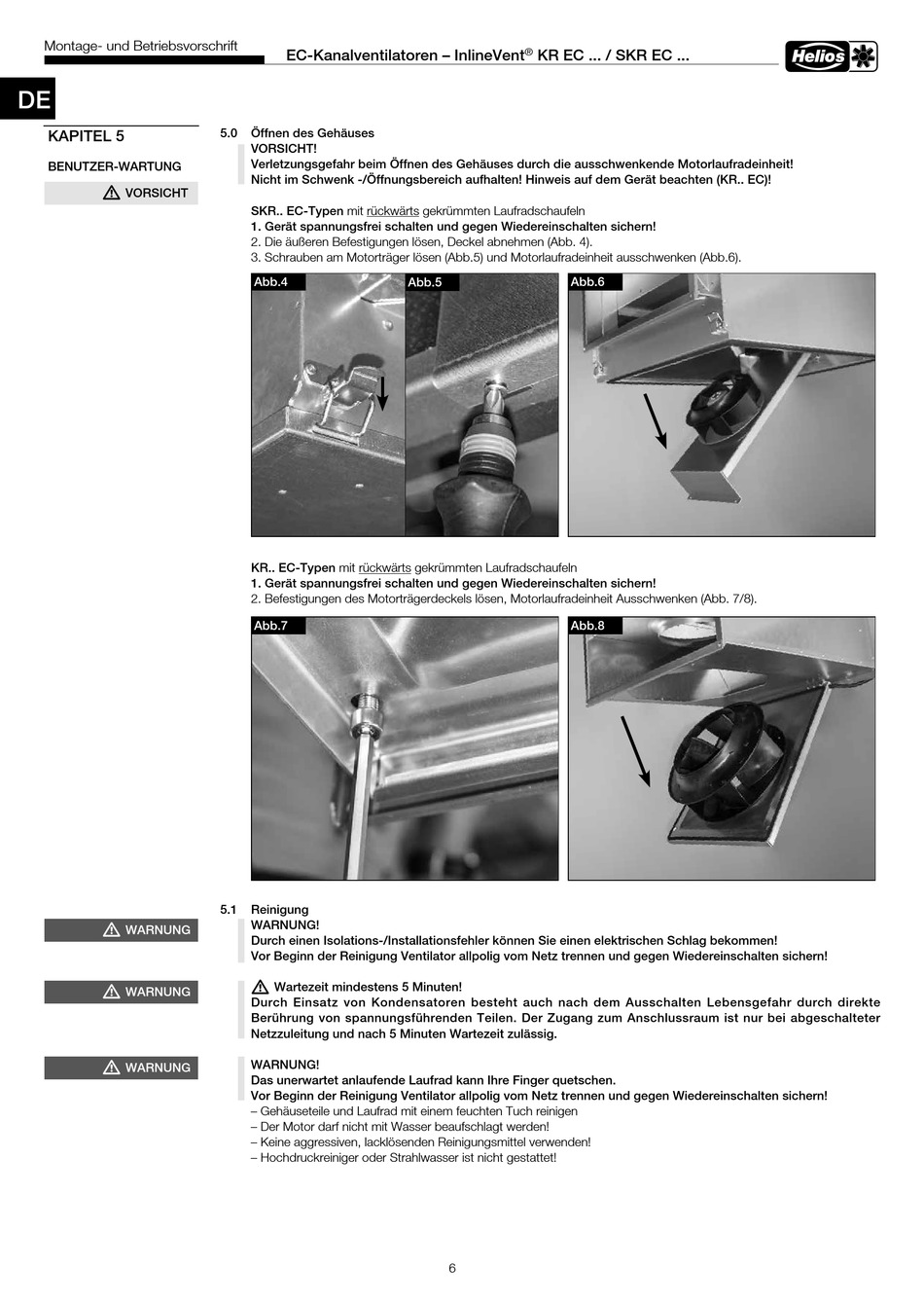

5.0 Öffnen des Gehäuses
VORSICHT!
Verletzungsgefahr beim Öffnen des Gehäuses durch die ausschwenkende Motorlaufradeinheit!
Nicht im Schwenk -/Öffnungsbereich aufhalten! Hinweis auf dem Gerät beachten (KR.. EC)!
SKR.. EC-Typen mit rückwärts gekrümmten Laufradschaufeln
1. Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern!
2. Die äußeren Befestigungen lösen, Deckel abnehmen (Abb. 4).
3. Schrauben am Motorträger lösen (Abb.5) und Motorlaufradeinheit ausschwenken (Abb.6).
Abb.4
KR.. EC-Typen mit rückwärts gekrümmten Laufradschaufeln
1. Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern!
2. Befestigungen des Motorträgerdeckels lösen, Motorlaufradeinheit Ausschwenken (Abb. 7/8).
Abb.7
5.1

Reinigung

WARNUNG!
Durch einen Isolations-/Installationsfehler können Sie einen elektrischen Schlag bekommen!
Vor Beginn der Reinigung Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!
m
Wartezeit mindestens 5 Minuten!
Durch Einsatz von Kondensatoren besteht auch nach dem Ausschalten Lebensgefahr durch direkte
Berührung von spannungsführenden Teilen. Der Zugang zum Anschlussraum ist nur bei abgeschalteter
Netzzuleitung und nach 5 Minuten Wartezeit zulässig.
WARNUNG!
Das unerwartet anlaufende Laufrad kann Ihre Finger quetschen.
Vor Beginn der Reinigung Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!
– Gehäuseteile und Laufrad mit einem feuchten Tuch reinigen
– Der Motor darf nicht mit Wasser beaufschlagt werden!
– Keine aggressiven, lacklösenden Reinigungsmittel verwenden!
– Hochdruckreiniger oder Strahlwasser ist nicht gestattet!
® KR EC ... / SKR EC ...
Abb.5 Abb.6
Abb.8
6
