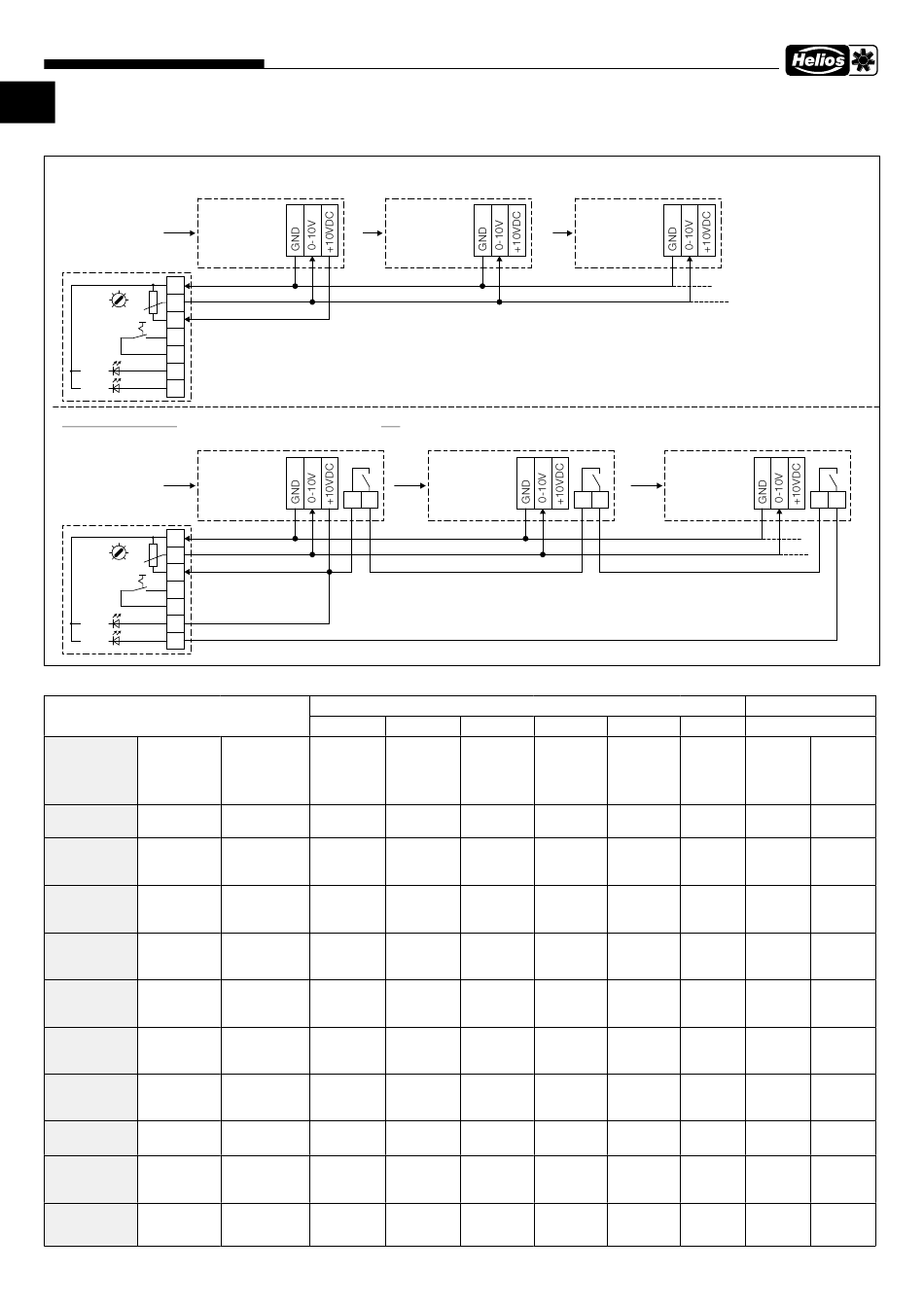

7.1.4 Anschluss-Prinzip SS-1035

Anschluss-Prinzip: PU/A 10 mit mehreren EC-Motoren
Zuleitung,
Versorgung
Ventilator
1~ / 3~
PU/A 10
GND
1
R 1
2
Potentiometer
3
min. Drehzahl
S 1
4
max. 24V !
5
6
LED 1
7
LED 2
Anschluss-Prinzip: PU/A 10 mit mehreren EC-Motoren
Zuleitung,
Versorgung
Ventilator
1~ / 3~
PU/A 10
GND
1
R 1
2
Potentiometer
3
min. Drehzahl
S 1
4
max. 24V !
5
6
LED 1
7
LED 2
7.2 Technische Daten der Steuereingänge
Type Poti-Versorgung
in V / mA
KRW EC 10 V / 5,0 mA
180/30/15
KRW EC 10 V / 2,3 mA
225/40/20
Art.-Nr. 8169-001
KRW EC 10 V / 5,0 mA
225/40/20
ab Art.-Nr. 8169-002
KRW EC 10 V / 10 mA
315/50/25
Art.-Nr. 8170-001
10 V / 5,0 mA
KRW EC
315/50/25
ab Art.-Nr. 8170-002
KRW EC 10 V / 10 mA
355/60/30
Art.-Nr. 8171-001
KRW EC 10 V / 10 mA
355/60/30
ab Art.-Nr. 8171-002
KRW EC 10 V / 10 mA
400/60/35
KRW EC 10 V / 10 mA
450/70/40
Art.-Nr. 6127
KRD EC 10 V / 10 mA
450/70/40
Art.-Nr. 8173
EC-Kanalventilatoren – InlineVent
EC-Ventilator Nr. 1
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Achtung ! Parallel Schalten der +10VDC nicht erlaubt !
Benötigter Gesamtstrom im Beispiel
PU/A Poti Bürde
= Poti Strom + Bürdenstrom aller Ventilatoren
= 7,9-16,5kOhm
= 1,27mA + 3 x 0,33mA = 2,26mA
bei 10V
Maximal mögliche Ventilator Anzahl (gleiche Typen) mit den Beispielventilatoren
= 1,27-0,6mA
= Max. Ausgangsstrom des 1. Ventilators - Poti Strom / Bürdenstrom eines Ventilators
(abhängig vom min. Poti)
= (10mA - 1,27mA) / 0,33mA = 26,45mA = max. 26 Ventilatoren
EC-Ventilator Nr. 1
Relais
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
PU/A Poti Bürde
Benötigter Gesamtstrom im Beispiel
= 7,9-16,5kOhm
= Poti Strom + LED Strom + Bürdenstrom aller Ventilatoren
bei 10V
= 1,27mA + 6mA + 3 x 0,33mA = 8,26mA
= 1,27-0,6mA
Maximal mögliche Ventilator Anzahl (gleiche Typen) mit den Beispielventilatoren
(abhängig vom min. Poti)
= Max. Ausgangsstrom des 1. Ventilators - Poti Strom - LED Strom / Bürdenstrom eines Ventilators
LED = 6mA
= (10mA - 1,27mA - 6mA) / 0,33mA = 8,27mA = max. 8 Ventilatoren
PU / A
Steuer / Sollwer- aus der 10 V
teingang in V / A Ventilator-Ver-
(Bürde) sorgung (ohne
PU/A LED)
0-10 V / 1,0 mA 3
(Ri = 10 kOhm)
0-10 V / 1,0 mA 1
(Ri = 10 kOhm)
0-10 V / 1,0 mA 3
(Ri = 10 kOhm)
0-10 V / 1,0 mA 8
(Ri = 10 kOhm)
0-10 V / 1,0 mA 3
(Ri = 10 kOhm)
0-10 V / 0,1mA 8
(Ri = 100 kOhm)
0-10 V / 0,1mA 87
(Ri = 100 kOhm)
0-10 V / 1,0 mA 8
(Ri = 10 kOhm)
0-10V / 1,0 mA 26
(Ri = 30 kOhm)
0-10V / 1,0 mA 8
(Ri = 30 kOhm)
® KR EC ... / SKR EC ...
ohne LED Beschaltung
EC-Ventilator Nr. 2
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
mit LED Beschaltung
EC-Ventilator Nr. 2
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Anzahl möglicher Ventilatoren mit
PU / A SU / A-3 10 EUR EC
aus der 10 V aus der 10 V aus der 10 V
Ventilator-Ver- Ventilator EUR EC
sorgung (mit Versorgung Versorgung
PU/A LED)
nicht möglich 3 10
nicht möglich nicht möglich 10
nicht möglich 3 10
2 8 10
nicht möglich 3 10
2 8 10
27 85 100
2 8 10
8 25 30
2 8 10
14
EC-Ventilator Nr. 3
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
EC-Ventilator Nr. 3
Relais
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Achtung ! Parallel Schalten der +10VDC nicht erlaubt !
85278 001 SS-1035 14.02.14
ETR / DER ETR / DER
aus der 10 V EDR / ETR
Ventilator Versorgung
Versorgung mit exter-
nem Netz-
gerät NG24
nicht möglich 10
nicht möglich 10
nicht möglich 10
nicht möglich 10
nicht möglich 10
nicht möglich 10
3 100
nicht möglich 10
nicht möglich 30
nicht möglich 10
SS-1035
Relais
Relais Aus- Anschluss
gang nach Schalt-
plan
nein SS-979
nein SS-979
nein SS-979
Schließer SS-982
250 V / 2 A
nein SS-979
Schließer SS-982
250 V / 2 A
Schließer SS-1066
250 V / 2 A
Schließer SS-982
250 V / 2 A
Schließer SS-982
250 V / 2 A
Schließer SS-1005
250 V / 2 A
