Helios InlineVent SKR EC serie Montage- Und Betriebsvorschrift Seite 33

Installation and Operating Instructions
SS-1066
Series
KRW EC 355/60/30
SKRW EC 315/50/25
SS-980
SS-983
EC Rectangular Centrifugal Fans – InlineVent

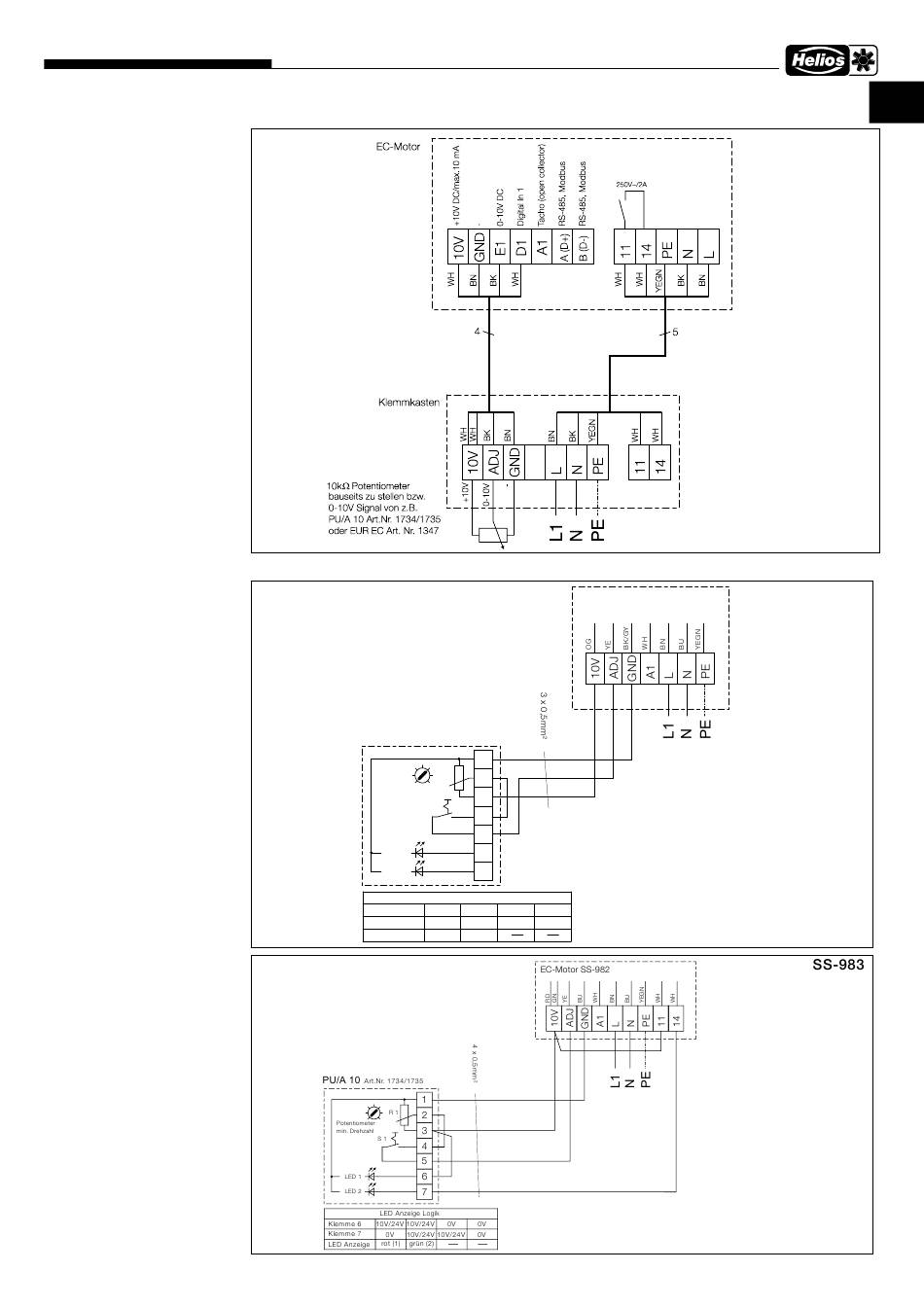

7.1.2 Wiring diagrams with PU/A 10
PU/A 10
Potentiometer
min. Drehzahl
LED 1
LED 2
Klemme 6
Klemme 7
LED Anzeige
85188 001 SS-980 19.07.11
EC-Motor SS-979
Art.Nr. 1734/1735
1
R 1
2
3
S 1
4
5
6
LED Versorgung durch diesen
7
EC-Motor nicht möglich !
LED Anzeige Logik
0V 0V
10V/24V 10V/24V
0V 10V/24V 10V/24V 0V
rot grün
11
® KR EC ... / SKR EC
EN
SS-1066
SS-980
