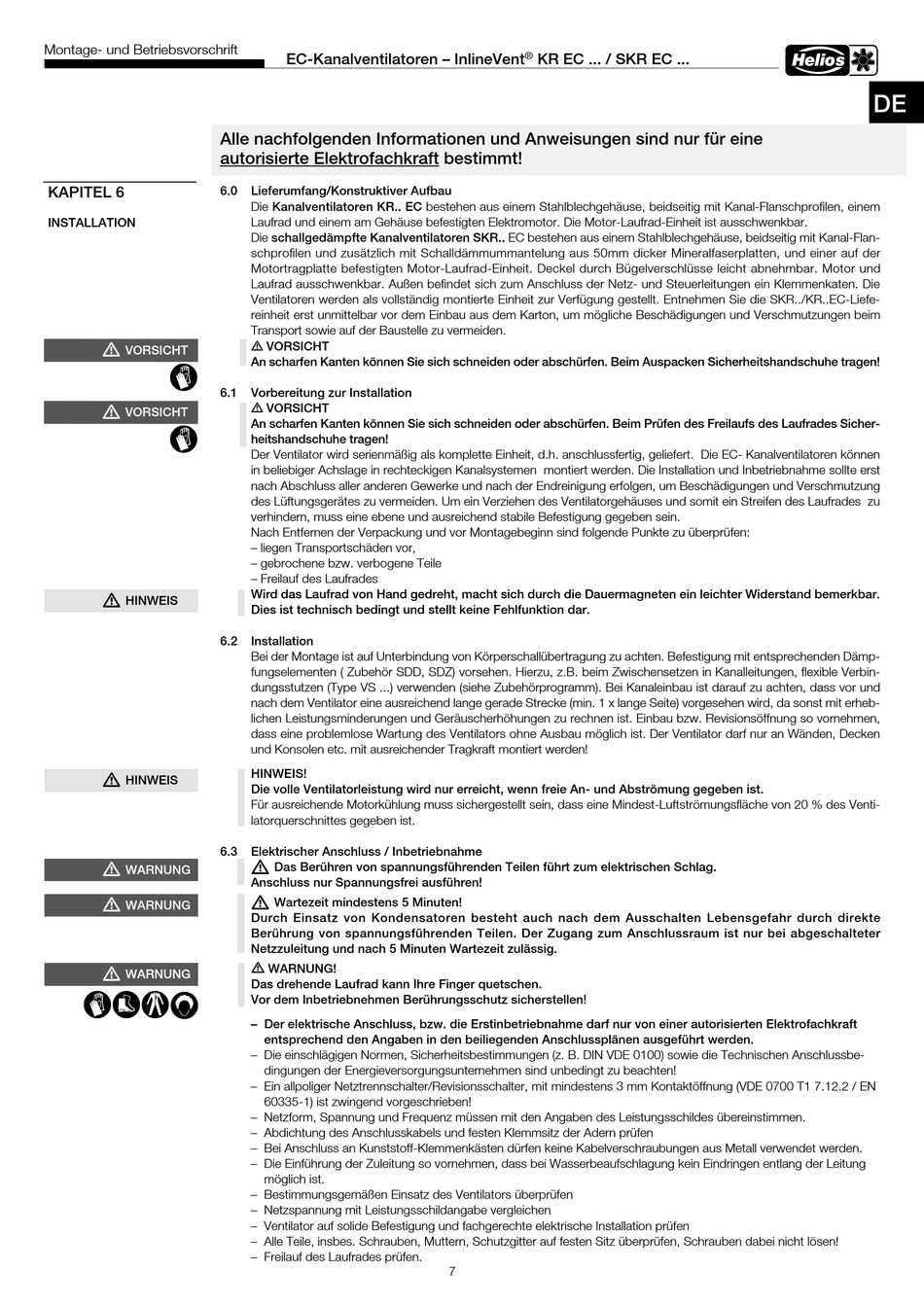

Montage- und Betriebsvorschrift
KAPITEL 6
INSTALLATION
n
n
m
HINWEIS
m
HINWEIS
m
WARNUNG
m
WARNUNG
m
WARNUNG
nmr
EC-Kanalventilatoren – InlineVent
Alle nachfolgenden Informationen und Anweisungen sind nur für eine
autorisierte Elektrofachkraft bestimmt!
6.0
Lieferumfang/Konstruktiver Aufbau
Die Kanalventilatoren KR.. EC bestehen aus einem Stahlblechgehäuse, beidseitig mit Kanal-Flanschprofilen, einem
Laufrad und einem am Gehäuse befestigten Elektromotor. Die Motor-Laufrad-Einheit ist ausschwenkbar.
Die schallgedämpfte Kanalventilatoren SKR.. EC bestehen aus einem Stahlblechgehäuse, beidseitig mit Kanal-Flan-
schprofilen und zusätzlich mit Schalldämmummantelung aus 50mm dicker Mineralfaserplatten, und einer auf der
Motortragplatte befestigten Motor-Laufrad-Einheit. Deckel durch Bügelverschlüsse leicht abnehmbar. Motor und
Laufrad ausschwenkbar. Außen befindet sich zum Anschluss der Netz- und Steuerleitungen ein Klemmenkaten. Die
Ventilatoren werden als vollständig montierte Einheit zur Verfügung gestellt. Entnehmen Sie die SKR../KR..EC-Liefe-
reinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmutzungen beim
Transport sowie auf der Baustelle zu vermeiden.
m VORSICHT
An scharfen Kanten können Sie sich schneiden oder abschürfen. Beim Auspacken Sicherheitshandschuhe tragen!
6.1
Vorbereitung zur Installation
m VORSICHT
An scharfen Kanten können Sie sich schneiden oder abschürfen. Beim Prüfen des Freilaufs des Laufrades Sicher-
heitshandschuhe tragen!
Der Ventilator wird serienmäßig als komplette Ein heit, d.h. anschlussfertig, geliefert. Die EC- Kanalventilatoren können
in beliebiger Achslage in rechteckigen Kanalsystemen montiert werden. Die Installation und Inbetriebnahme sollte erst
nach Abschluss aller anderen Gewerke und nach der Endreinigung erfolgen, um Beschädigungen und Verschmutzung
des Lüftungsgerätes zu vermeiden. Um ein Verziehen des Ventilatorgehäuses und somit ein Streifen des Laufrades zu
verhindern, muss eine ebene und ausreichend stabile Befestigung gegeben sein.
Nach Entfernen der Verpackung und vor Montagebeginn sind folgende Punkte zu überprüfen:
– liegen Transportschäden vor,
– gebrochene bzw. verbogene Teile
– Freilauf des Laufrades
Wird das Laufrad von Hand gedreht, macht sich durch die Dauermagneten ein leichter Widerstand bemerkbar.
Dies ist technisch bedingt und stellt keine Fehlfunktion dar.
6.2
Installation
Bei der Montage ist auf Unterbindung von Körperschall über tragung zu achten. Befestigung mit entsprechenden Dämp-
fungselementen ( Zubehör SDD, SDZ) vorsehen. Hierzu, z.B. beim Zwischen setzen in Kanalleitungen, flexible Verbin-
dungsstutzen (Type VS ...) verwenden (siehe Zubehör programm). Bei Kanaleinbau ist darauf zu achten, dass vor und
nach dem Ventilator eine ausreichend lange gerade Strecke (min. 1 x lange Seite) vorgesehen wird, da sonst mit er heb-
lichen Leistungsminderungen und Geräusch erhöhungen zu rechnen ist. Einbau bzw. Revisionsöffnung so vornehmen,
dass eine problemlose Wartung des Ventilators ohne Ausbau möglich ist. Der Ventilator darf nur an Wänden, Decken
und Konsolen etc. mit ausreichender Tragkraft montiert werden!
HINWEIS!
Die volle Ventilatorleistung wird nur erreicht, wenn freie An- und Abströmung gegeben ist.
Für ausreichende Motorkühlung muss sichergestellt sein, dass eine Mindest-Luftströmungsfläche von 20 % des Venti-
latorquerschnittes gegeben ist.
6.3
Elektrischer Anschluss / Inbetriebnahme
m
Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag.
Anschluss nur Spannungsfrei ausführen!
m
Wartezeit mindestens 5 Minuten!
Durch Einsatz von Kondensatoren besteht auch nach dem Ausschalten Lebensgefahr durch direkte
Berührung von spannungsführenden Teilen. Der Zugang zum Anschlussraum ist nur bei abgeschalteter
Netzzuleitung und nach 5 Minuten Wartezeit zulässig.
m
WARNUNG!
Das drehende Laufrad kann Ihre Finger quetschen.
Vor dem Inbetriebnehmen Berührungsschutz sicherstellen!
– Der elektrische Anschluss, bzw. die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft
entsprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden.
– Die einschlägigen Normen, Sicherheitsbestimmungen (z. B. DIN VDE 0100) sowie die Technischen Anschlussbe-
dingungen der Energieversorgungsunternehmen sind unbedingt zu beachten!
– Ein allpoliger Netztrennschalter/Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700 T1 7.12.2 / EN
60335-1) ist zwingend vorgeschrieben!
– Netzform, Spannung und Frequenz müssen mit den Angaben des Leistungsschildes übereinstimmen.
– Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen
– Bei Anschluss an Kunststoff-Klemmenkästen dürfen keine Kabelverschraubungen aus Metall verwendet werden.
– Die Einführung der Zuleitung so vornehmen, dass bei Wasserbeaufschlagung kein Eindringen entlang der Leitung
möglich ist.
– Bestimmungsgemäßen Einsatz des Ventilators überprüfen
– Netzspannung mit Leistungsschildangabe vergleichen
– Ventilator auf solide Befestigung und fachgerechte elektrische Installation prüfen
– Alle Teile, insbes. Schrauben, Muttern, Schutzgitter auf festen Sitz überprüfen, Schrauben dabei nicht lösen!
– Freilauf des Laufrades prüfen.
®
KR EC ... / SKR EC ...
7
DE
