5.10.2
Elemente auf der CAN-Bus-Seite des Moduls

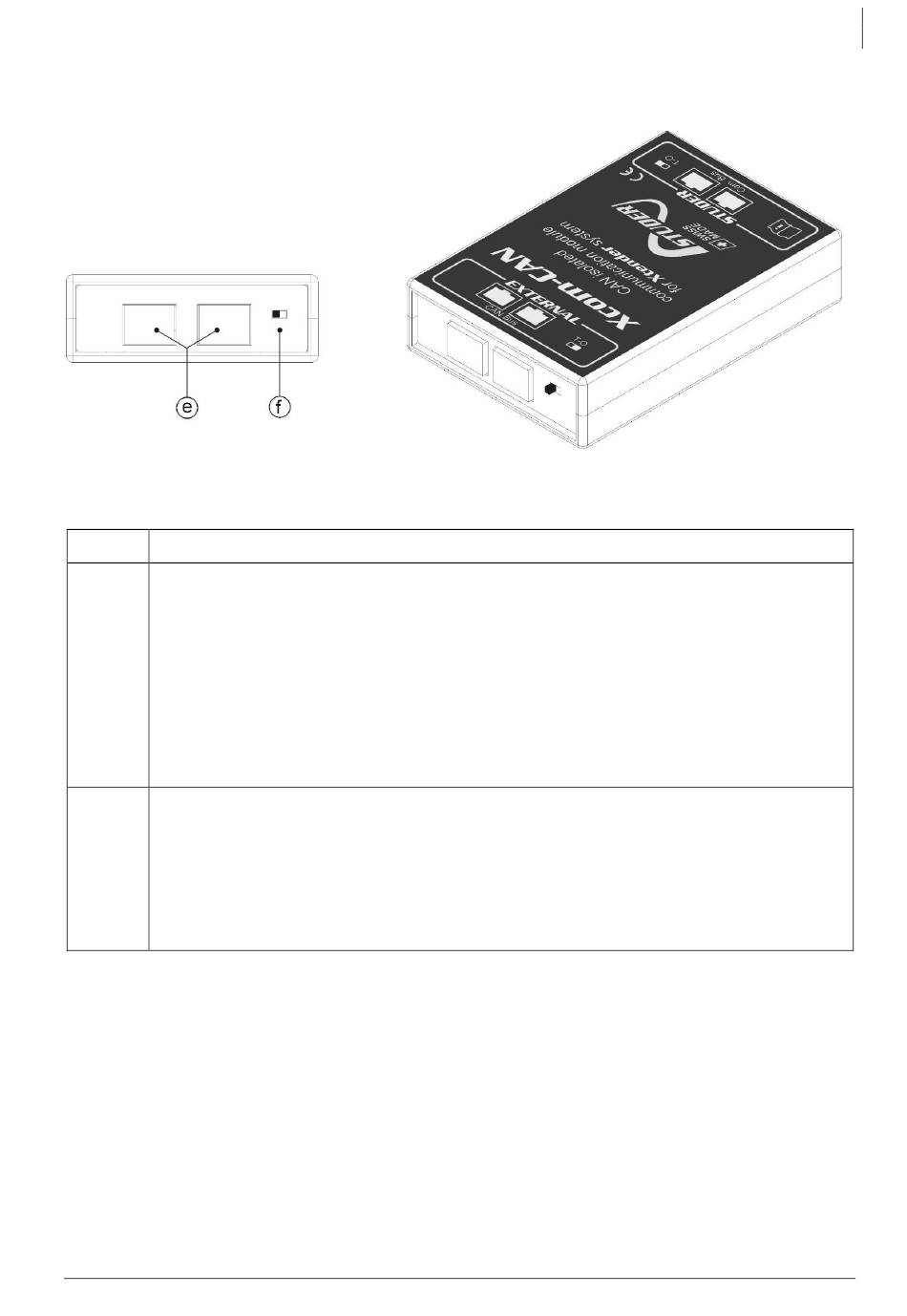

Abbildung 4: Rück- und isometrische Ansicht des Xcom-CAN
Position
Beschreibung
CAN-Steckverbinder für externes Netzwerk
(e)
Über diese Steckverbinder kann das Xcom-CAN mit einem Dritthersteller-System, z.B.
dem BMS einer Batterie, SCADA oder SPS, verbunden werden.
Zur Kommunikation mit dem Dritthersteller-System muss ein spezielles Kabel mit dem
passenden Stecker entsprechend Kapitel 5.6 angefertigt werden.
Bevor an diesem Punkt ein Gerät angeschlossen wird, muss die Belegung des Kabels
sorgfältig überprüft werden.
Schließen Sie hier keine Geräte an, die für eine normale Ethernet-Verbindung
vorgesehen sind.
Schalter für Terminierung des CAN-Busses
(f)
Dieser Schalter aktiviert bzw. deaktiviert die Terminierung des Kommunikationsbusses.
Standardmäßig ist die Terminierung aktiv. In Abbildung 4 ist die Terminierung aktiv (T).
Bringen Sie den Schalter in die korrekte Stellung: Wenn am Port e nur ein Kabel
angeschlossen ist, bringen Sie den Schalter in Stellung „T" (terminiert). Wenn an Port e
zwei Kabel angeschlossen sind (Xcom-CAN mit zwei anderen Geräten verbunden),
bringen Sie den Schalter in Stellung „O" (offen).
