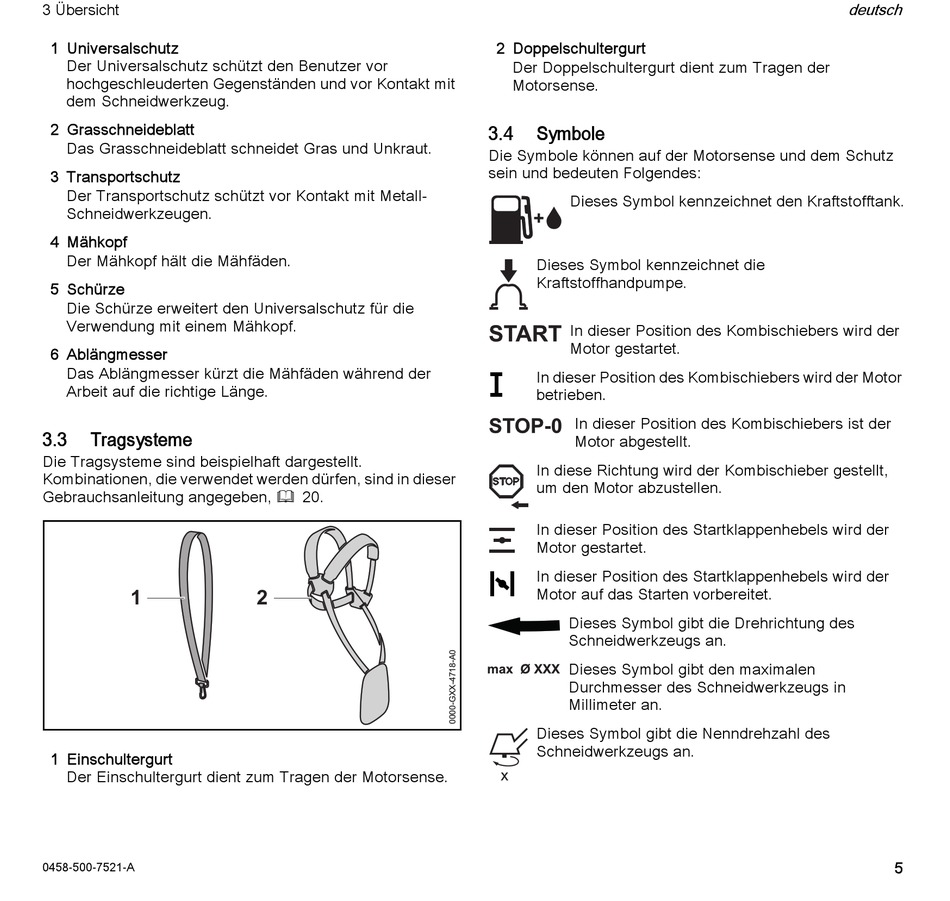

Tragsysteme; Symbole - Stihl FS 235 R Gebrauchsanleitung

3 Übersicht
1 Universalschutz
Der Universalschutz schützt den Benutzer vor
hochgeschleuderten Gegenständen und vor Kontakt mit
dem Schneidwerkzeug.
2 Grasschneideblatt
Das Grasschneideblatt schneidet Gras und Unkraut.
3 Transportschutz
Der Transportschutz schützt vor Kontakt mit Metall-
Schneidwerkzeugen.
4 Mähkopf
Der Mähkopf hält die Mähfäden.
5 Schürze
Die Schürze erweitert den Universalschutz für die
Verwendung mit einem Mähkopf.
6 Ablängmesser
Das Ablängmesser kürzt die Mähfäden während der
Arbeit auf die richtige Länge.
3.3

Tragsysteme

Die Tragsysteme sind beispielhaft dargestellt.
Kombinationen, die verwendet werden dürfen, sind in dieser
Gebrauchsanleitung angegeben, @ 20.
1
1 Einschultergurt
Der Einschultergurt dient zum Tragen der Motorsense.
0458-500-7521-A
2
2 Doppelschultergurt
Der Doppelschultergurt dient zum Tragen der
Motorsense.
3.4

Symbole

Die Symbole können auf der Motorsense und dem Schutz
sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den Kraftstofftank.
Dieses Symbol kennzeichnet die
Kraftstoffhandpumpe.
In dieser Position des Kombischiebers wird der
Motor gestartet.
In dieser Position des Kombischiebers wird der Motor
betrieben.
In dieser Position des Kombischiebers ist der
Motor abgestellt.
In diese Richtung wird der Kombischieber gestellt,
um den Motor abzustellen.
In dieser Position des Startklappenhebels wird der
Motor gestartet.
In dieser Position des Startklappenhebels wird der
Motor auf das Starten vorbereitet.
Dieses Symbol gibt die Drehrichtung des
Schneidwerkzeugs an.
Dieses Symbol gibt den maximalen
Durchmesser des Schneidwerkzeugs in
Millimeter an.
Dieses Symbol gibt die Nenndrehzahl des
Schneidwerkzeugs an.
