6 Assemblage de la débroussailleuse
► Si ces opérations ne peuvent pas être exécutées : ne pas
utiliser la débroussailleuse, mais consulter un revendeur
spécialisé STIHL.
6 Assemblage de la débroussailleuse
6.1

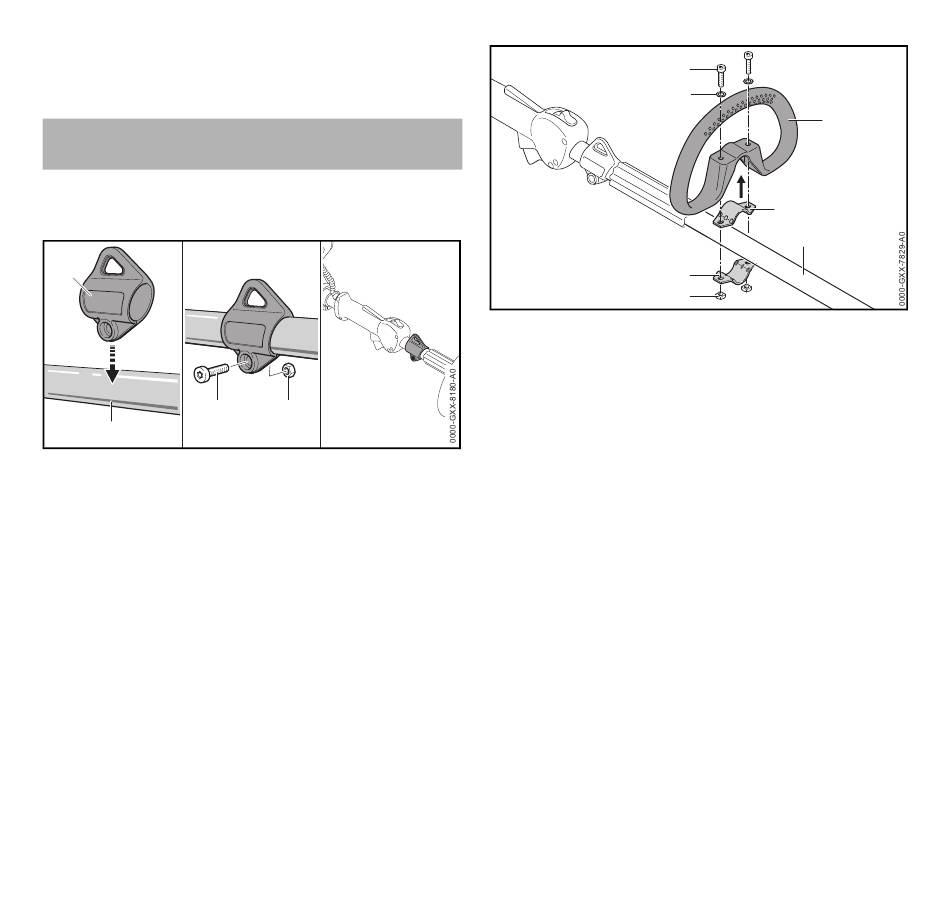

Montage de l'anneau de suspension

► Arrêter le moteur.
1
3
2
► Appliquer l'anneau de suspension (1) sur le tube (2) et
l'emboîter sur le tube (2).
► Monter l'écrou (4).
► Visser et serrer fermement la vis (3).
L'anneau de suspension ne doit plus être démonté.
6.2 Montage de la poignée circulaire
► Arrêter le moteur.
0458-500-7521-A
4
► Poser le collier (4) dans la poignée circulaire (3).
► Poser la poignée circulaire (3) avec le collier (4) sur le
tube (5).
► Poser les rondelles (2) sur les vis (1).
► Presser le collier (6) contre le tube (5).
► Passer les vis (1) à travers les trous de la poignée
circulaire (3) et des colliers (4 et 6).
► Visser et serrer fermement les écrous (7).
6.3 Montage de la poignée circulaire avec
protection
► Arrêter le moteur.
français
1
2
3
4
5
6
7
51
