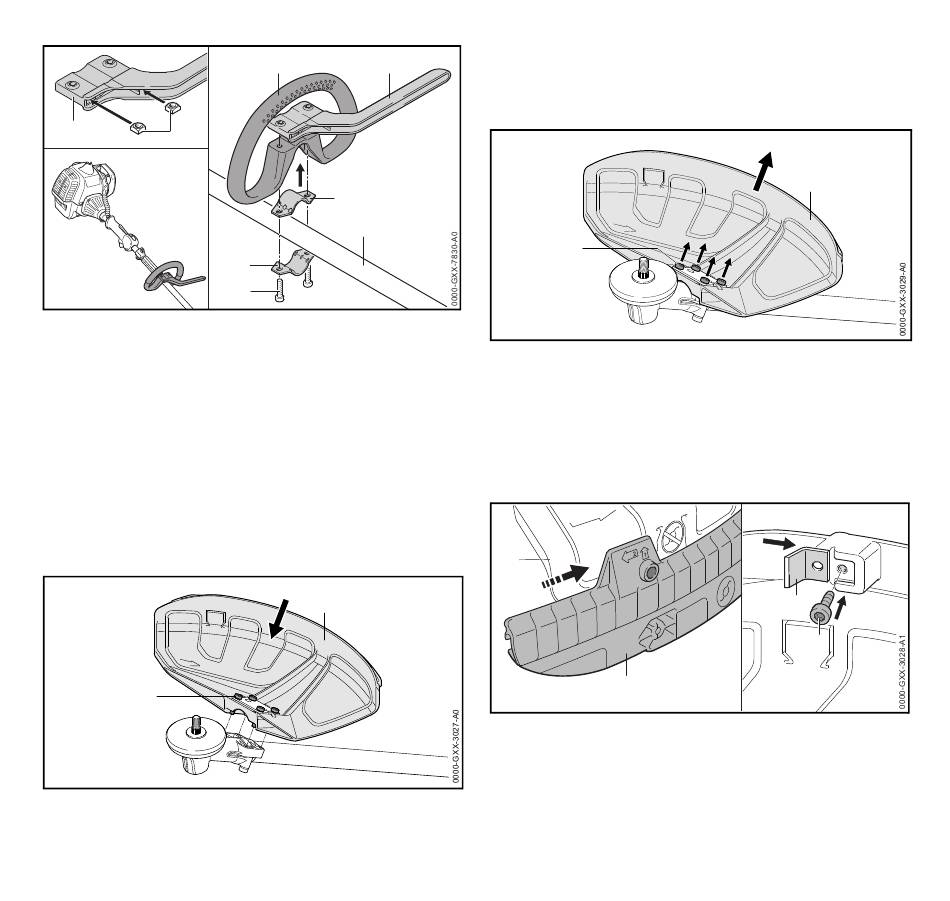

6 Assemblare il decespugliatore
1 2
► Inserire i dadi (2) nel limitatore di taglio (1) in modo che i
fori siano allineati.
► Sistemare la fascetta (5) nell'impugnatura circolare (3)
► Applicare l'impugnatura circolare (3) con la fascetta (5) e
il limitatore di taglio (4) sullo stelo (6).
► Premere la fascetta (7) contro lo stelo (6).
► Avvitare le viti (8) e stringerle.
6.4

Montare e smontare il riparo

6.4.1

Montaggio del riparo

► Arrestare il motore.
2
► Spingere il riparo (1) fino all'arresto nelle guide sulla
scatola del riduttore.
0458-500-7521-A
4
3
5
6
7
8
1
► Avvitare le viti (2) e stringerle.
6.4.2 Smontare il riparo
► Arrestare il motore.
2
► Svitare le viti (2).
► Togliere il riparo (1)
6.5

Montare e smontare il grembiule

6.5.1 Montaggio del grembiule
► Arrestare il motore.
1
2
► Spingere la scanalatura di guida del grembiule (2) su una
barra della protezione universale (1) fino allo scatto
sonoro.
► Spingere il coltello tranciafilo (3) nella scanalatura di
guida del grembiule (2).
► Avvitare la vite (4) e stringerla.
italiano
1
3
4
