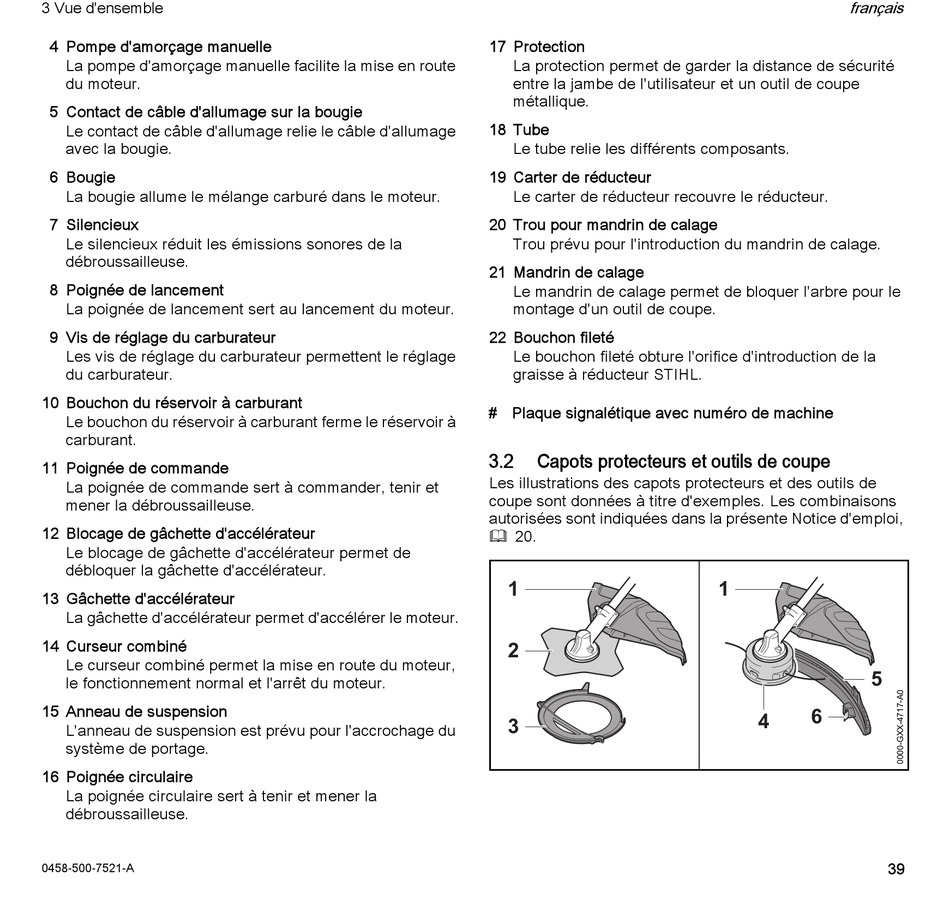

3 Vue d'ensemble
4 Pompe d'amorçage manuelle
La pompe d'amorçage manuelle facilite la mise en route
du moteur.
5 Contact de câble d'allumage sur la bougie
Le contact de câble d'allumage relie le câble d'allumage
avec la bougie.
6 Bougie
La bougie allume le mélange carburé dans le moteur.
7 Silencieux
Le silencieux réduit les émissions sonores de la
débroussailleuse.
8 Poignée de lancement
La poignée de lancement sert au lancement du moteur.
9 Vis de réglage du carburateur
Les vis de réglage du carburateur permettent le réglage
du carburateur.
10 Bouchon du réservoir à carburant
Le bouchon du réservoir à carburant ferme le réservoir à
carburant.
11 Poignée de commande
La poignée de commande sert à commander, tenir et
mener la débroussailleuse.
12 Blocage de gâchette d'accélérateur
Le blocage de gâchette d'accélérateur permet de
débloquer la gâchette d'accélérateur.
13 Gâchette d'accélérateur
La gâchette d'accélérateur permet d'accélérer le moteur.
14 Curseur combiné
Le curseur combiné permet la mise en route du moteur,
le fonctionnement normal et l'arrêt du moteur.
15 Anneau de suspension
L'anneau de suspension est prévu pour l'accrochage du
système de portage.
16 Poignée circulaire
La poignée circulaire sert à tenir et mener la
débroussailleuse.
0458-500-7521-A
17 Protection
La protection permet de garder la distance de sécurité
entre la jambe de l'utilisateur et un outil de coupe
métallique.
18 Tube
Le tube relie les différents composants.
19 Carter de réducteur
Le carter de réducteur recouvre le réducteur.
20 Trou pour mandrin de calage
Trou prévu pour l'introduction du mandrin de calage.
21 Mandrin de calage
Le mandrin de calage permet de bloquer l'arbre pour le
montage d'un outil de coupe.
22 Bouchon fileté
Le bouchon fileté obture l'orifice d'introduction de la
graisse à réducteur STIHL.
# Plaque signalétique avec numéro de machine
3.2

Capots protecteurs et outils de coupe

Les illustrations des capots protecteurs et des outils de
coupe sont données à titre d'exemples. Les combinaisons
autorisées sont indiquées dans la présente Notice d'emploi,
@ 20.
1
2
3
français
1
5
6
4
