5.2 Montaggio dell'apparecchio

Montaggio del secondo

elemento della colonna

206 •
In fabbrica vengono già montati sulla base
dell'apparecchio il primo elemento della colonna e il
cursore testa.
Eseguire il resto del montaggio con un aiutante. A
causa dell'altezza elevata dell'apparecchio si consiglia
di poggiare i componenti sul pavimento e di innalzare
l'apparecchio solo a montaggio avvenuto. Procedere
come indicato di seguito:

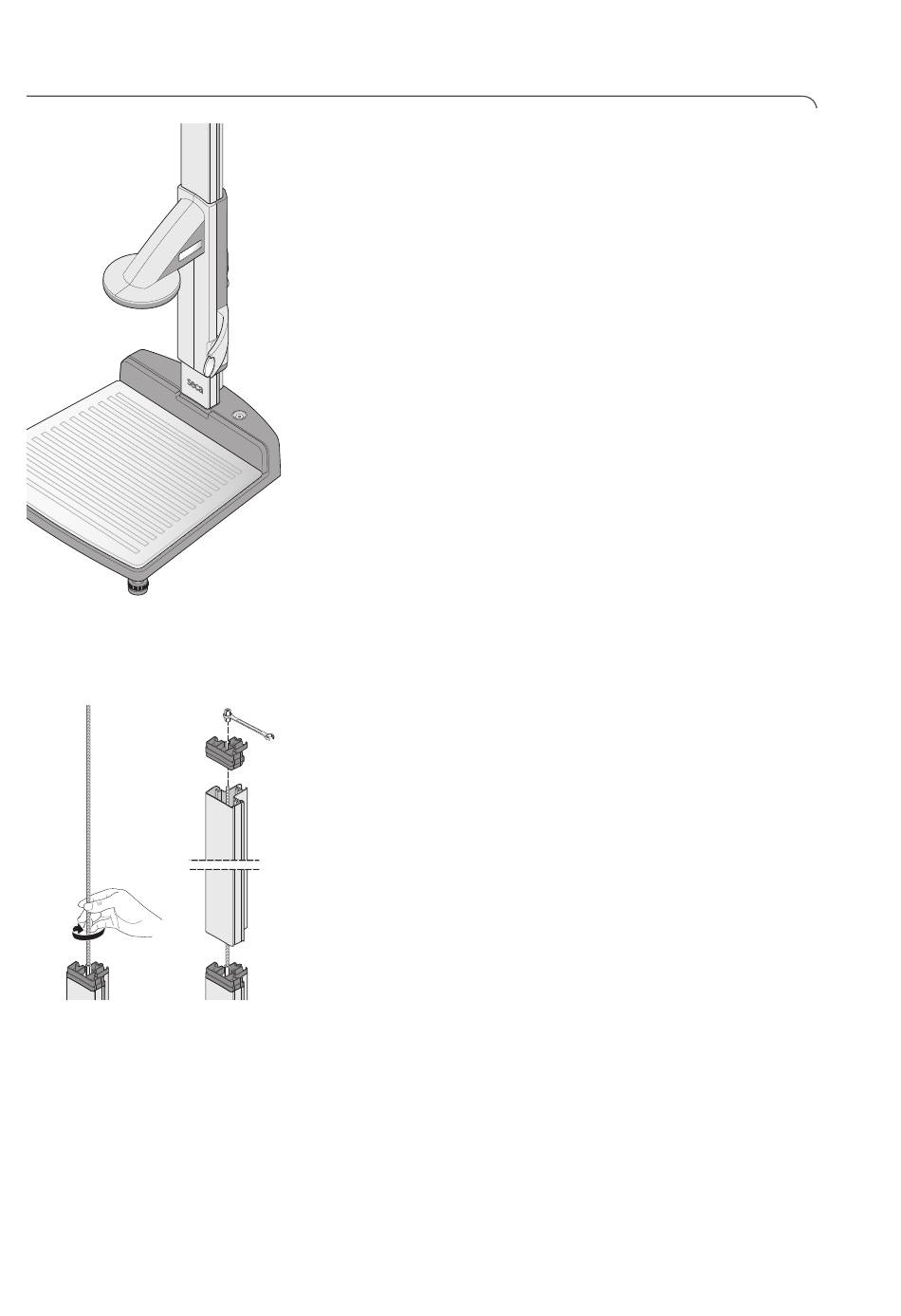

Per collegare tra loro gli elementi della colonna,
procedere come indicato di seguito:
1. avvitare manualmente una barra filettata nel dado
lungo del primo elemento della colonna.
2. Spingere un elemento della colonna sopra la barra
filettata sul primo elemento della colonna.
ATTENZIONE!
Danni all'apparecchio a seguito di errori di
montaggio
Se si scambiano l'elemento di raccordo della
colonna e il cappuccio di copertura,
l'apparecchio non può essere montato in modo
conforme.
− Accertarsi di utilizzare l'elemento di raccordo
per colonna durante il montaggio del
secondo elemento della colonna (vedere
"Dotazione" a pagina 205).
3. Posizionare l'elemento di raccordo per colonna sul
secondo elemento della colonna in modo che la
barra filettata sporga dal foro dell'elemento di
raccordo per colonna.
4. Avvitare un dado lungo alla barra filettata.
5. Serrare il dado lungo.
