leD-tester
MASTER LINK
Einfacher Durchgangstester zur Fehlersuche in Master Link-/Power Link-
Systemen. Mit diesem Tester können Unterbrechungen und schlechte
Verbindungen im System schnell gefunden werden.
Dieser LED-Tester besteht aus zwei Einheiten und zwei Master Link-Kabeln.
Die Haupteinheit wird am Master Link-System angeschlossen. Beim
Einschalten sendet die Haupteinheit ein elektrisches Signal durch jede
einzelne Leitung des Master Link-Kabels.
Die LED-Einheit kann nacheinander an den übrigen Master Link-Anschlüssen
angeschlossen werden. Wenn die Haupteinheit die Signale durch die
einzelnen Leitungen sendet, leuchten verschiedene LEDs auf. Hierdurch
lässt sich einfach feststellen, ob alle Leitungen Durchgang haben und so die
defekte Verbindung (z.B. Verbindungsbox oder Wanddose) lokalisieren.
Wenn eine LED nur schwach leuchtet, zeigt dies eine schlechte Verbindung
an. Es ist auch ein Aus- und Eingang zum Test von Power Link-Kabeln
vorhanden.

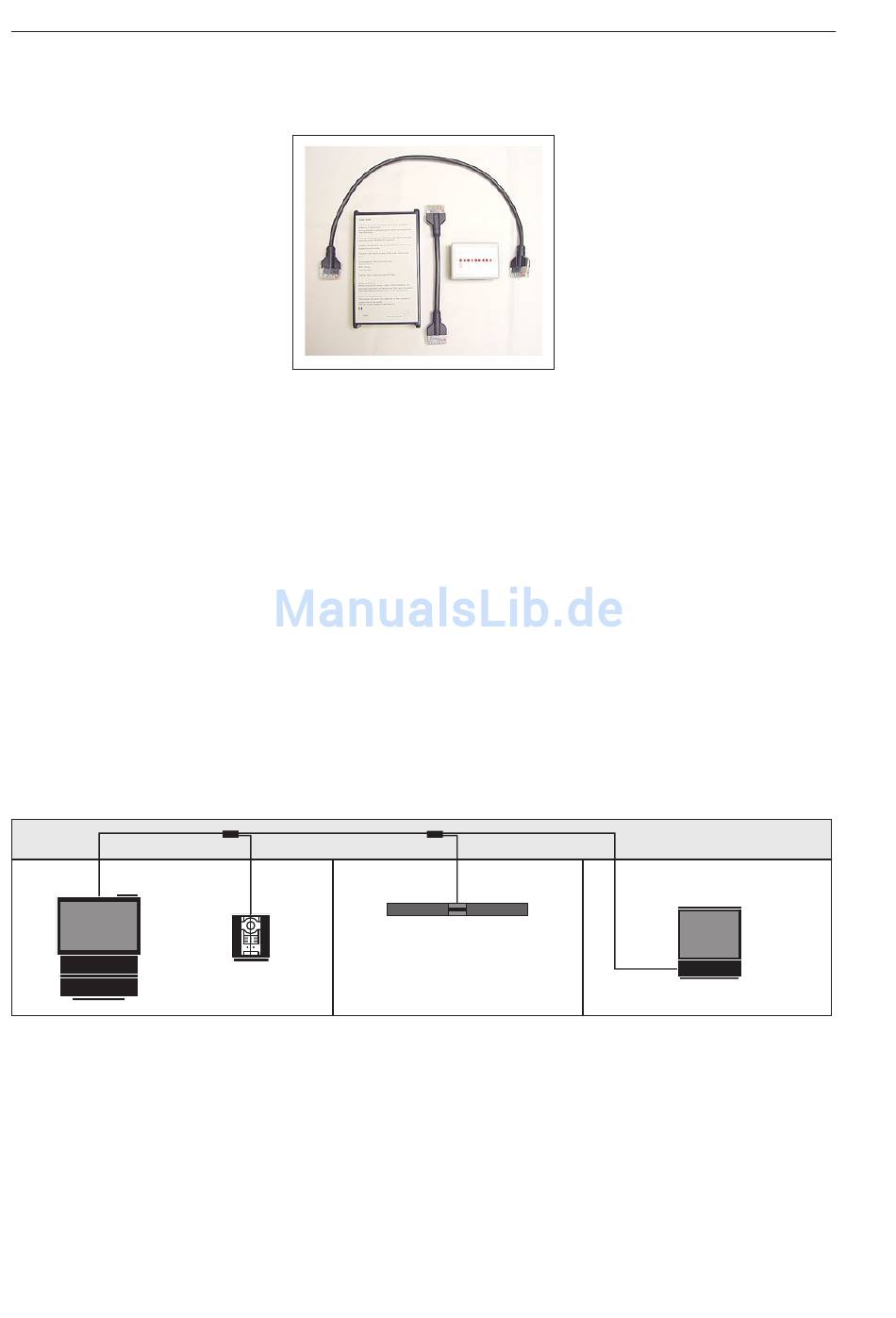

Die Abbildung zeigt typische Master Link-Systemverbindungen. Dieses
System dient zur Verdeutlichung, wie der LED-Tester die Master Link-Kabel
testet.
Profiwerkzeug zur Fehlersuche in ML/
PL-Installationen.
Durchgangstester für Verbindungen/
Kabel und Buchsen.
8053404
ML/PL-Kabeltester
