Bang & Olufsen Beolink Handbuch Seite 39

MASTER LINK
Treten bei einem Master Link-System die folgenden Symptome auf:
Videostörungen (roter Streifen am Rand), Brummen in den vorderen
Lautsprechern, Klicken in den hinteren Lautsprechern, wenn diese nicht benutzt
werden, Brummen in allen Lautsprechern oder keine Kommunikation zwischen
AV-Geräten?

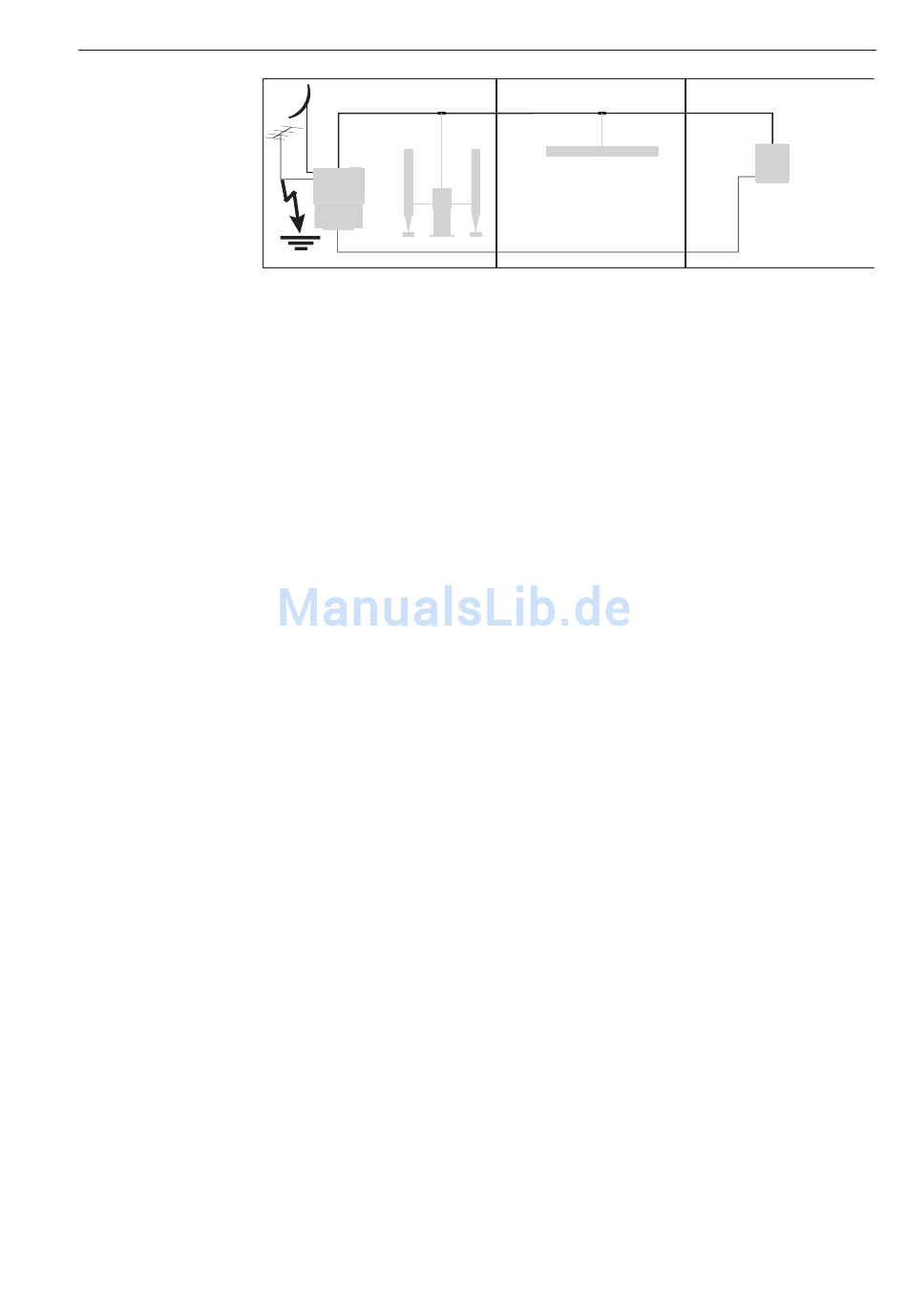

Prüfen Sie in diesem Fall die Erdung der Antenne. Falls keine Erdung vorhanden
ist, empfehlen wir, diese herzustellen.
Einfache Master Link-Messungen können mit einem Voltmeter bzw.
vorzugsweise mit einem Oszilloskop erfolgen.
Alle Spezifikationen werden mit einem Oszilloskop gegen Masse gemessen.
Die folgenden Spezifikationen gelten für Master Link:
Pin-nr. im Kabelfarbe
Master link-
stecker
1 weiß/grün
2 grün
3 weiß/blau
4 - 10 nicht verbunden
11 blau
12 rosa
13 weiß/orange
14 orange
15 weiß/rot
16 rot
Abschirmung 3 x starres Kabel
Die Datenübertragung erfolgt mit 19.200 bits/s.
Zum Vergleich: Die MCL-Datenübertragung erfolgt mit 160 bits/s.
Master Link
Aerial
Funktion
Daten -
Daten +
ML-Sensor
(N.C.)
- Versorgungs- -7 V bis -15 V
spannung
+ Versorgungs- +7 V bis +15 V
spannung
Ton -L
Ton +L
Audio -R
Audio +R
35
spezifikation
-0,25 V ± 0,1 V
+0,25 V ± 0,1 V
Stndby -3 V bis -15 V
Stndby +3 V bis +15 V
1 V Bal
Rein 2,2 Megaohm,
Raus, 75 Ohm
1 V Bal
Rein 2,2 Megaohm,
Raus, 75 Ohm
1 V Bal
Rein 2,2 Megaohm,
Raus, 75 Ohm
1 V Bal
Rein 2,2 Megaohm,
Raus, 75 Ohm
Masse
