Bang & Olufsen Beolink Handbuch Seite 33

lexCom home /IhC net
® ®
Antenne
Antenne T110
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

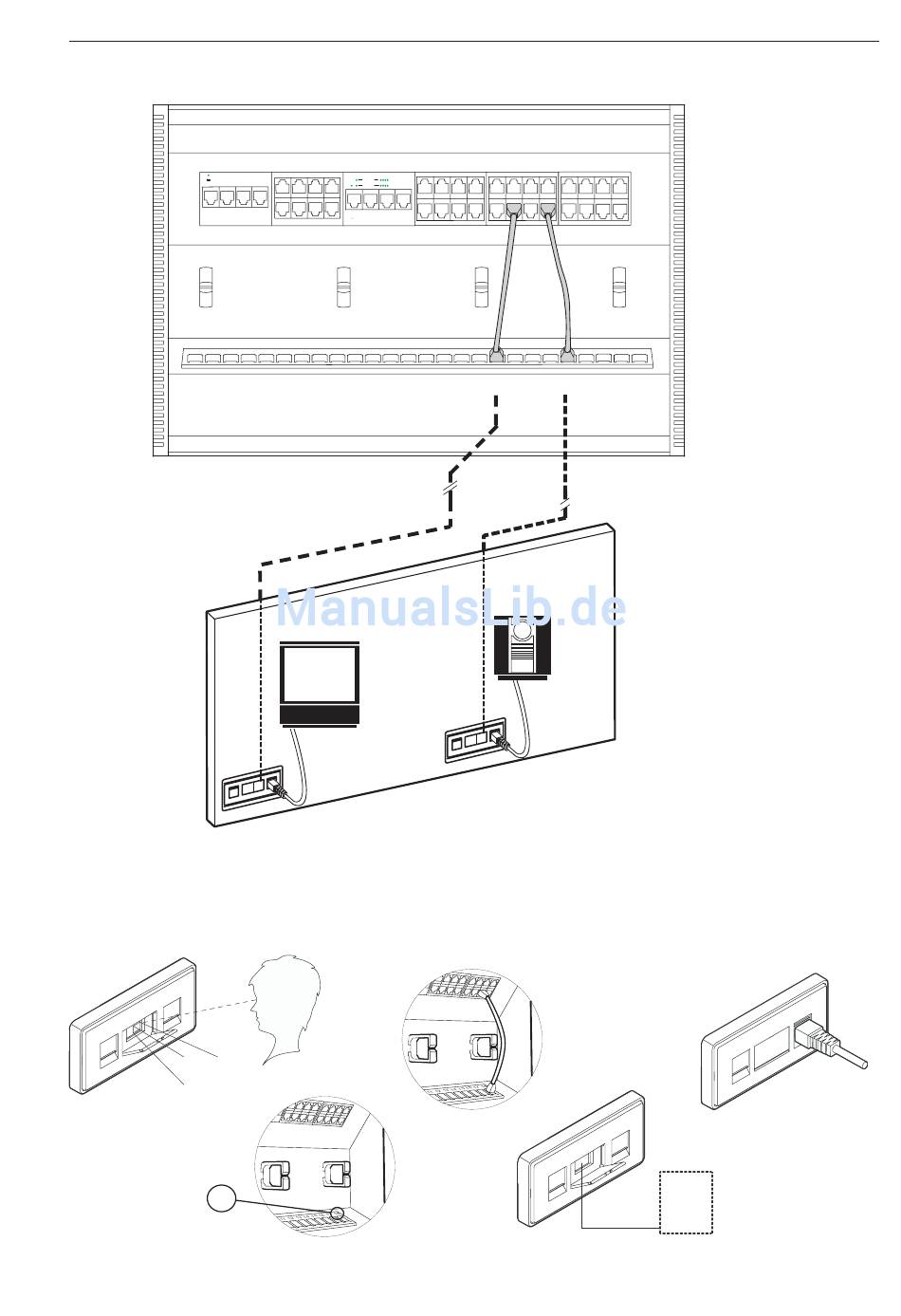

anschlussverfahren:
1. Nummer der Dose feststellen, an
der das Gerät angeschlossen ist.
1 8
18
18
2. An der Hauptkonsole den
entsprechenden Verbindungsport
suchen.
-hauptkonsole – Master link
Tele Data Switch
Uplink 1 2 3 4
Link/Data
Pwr Link/Data
1 2 3 4
Tele T100 Data Switch S100-T
M L
3. Das Master Link-Modul mit dem
Verbindungsport verbinden.
MASTER LINK
Master Link Master Link Power Link
MasterLink BO 100-ML MasterLink BO 100-ML PowerLink BO 100-PL
M L
4. An der Wanddose das Master
Link-Symbol anbringen.
5. Das Kabel von der Wanddose
zum Gerät anschließen.
ML
Symbol
