Bang & Olufsen Beolink Handbuch Seite 12

8
Inhalt
1.5m
einsatz
typnummer
Verschiedenes
MASTER LINK
BeoLink Video

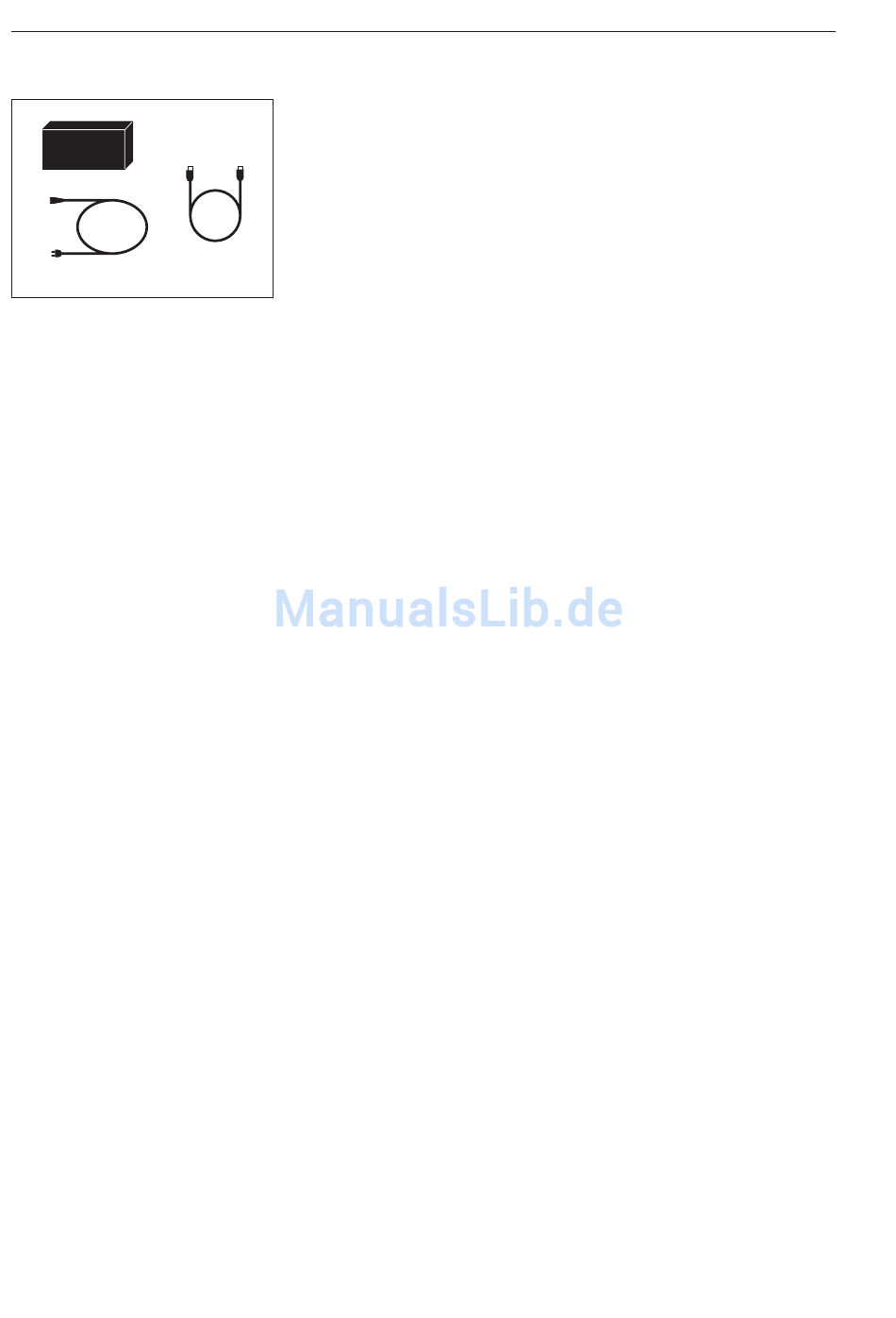

BeoLink Video besteht aus einer Steuerbox, einem Netzkabel und einem
Datalink-Kabel.
Für die Installation ist außerdem ein Koaxialkabel für den Anschluss an der
HF-Buchse des Videosystems im Hauptraum erforderlich. Das andere Ende
des Koaxialkabels wird an der Antennenbuchse des TV-Geräts im Linkraum
3m
angeschlossen.
BeoLink Video wird in Räumen benutzt, in denen sowohl Bild als auch Ton
mit einem älteren Bang & Olufsen TV-Gerät ohne Master Link-Buchse
wiedergegeben werden sollen. BeoLink Video wird mit dem mitgelieferten
Datalink-Kabel am TV-Gerät im Linkraum angeschlossen.
BeoLink Video bietet Zugriff auf alle Quellen des Hauptraumsystems.
Besonders zu beachten ist, dass Satellitenprogramme und Videofilme
wiedergegeben und bedient werden können. Hierbei ist es auch möglich,
decodierte Programme vom TV-Gerät und Satellitenempfänger im
Hauptraum anzuschauen und zu bedienen. Außerdem können alle
Audioquellen über die Lautsprecher des Bang & Olufsen TV-Geräts im
Linkraum wiedergegeben werden. Für eine breitere Stereoperspektive und
größere Lautstärke können Aktivlautsprecher am TV-Gerät im Linkraum
angeschlossen werden.
BeoLink Video wird mit dem beigefügten 7-poligen Datalink-Kabel am
TV-Gerät und mit einem Master Link-Kabel am Hauptraumsystem
angeschlossen. Außerdem wird ein Koaxialkabel benötigt (siehe S. 24).
1161566
Neben dem mitgelieferten Zubehör erfordert die Installation auch ein
Master Link-Kabel, ein Koaxialkabel, Stecker, Buchsen sowie
Verbindungsboxen (siehe auch Abschnitt zu Installationstypen auf S. 23).
