offene Installation
①
Verborgene Installation
②
③
①
MASTER LINK

InstallatIonstYPen

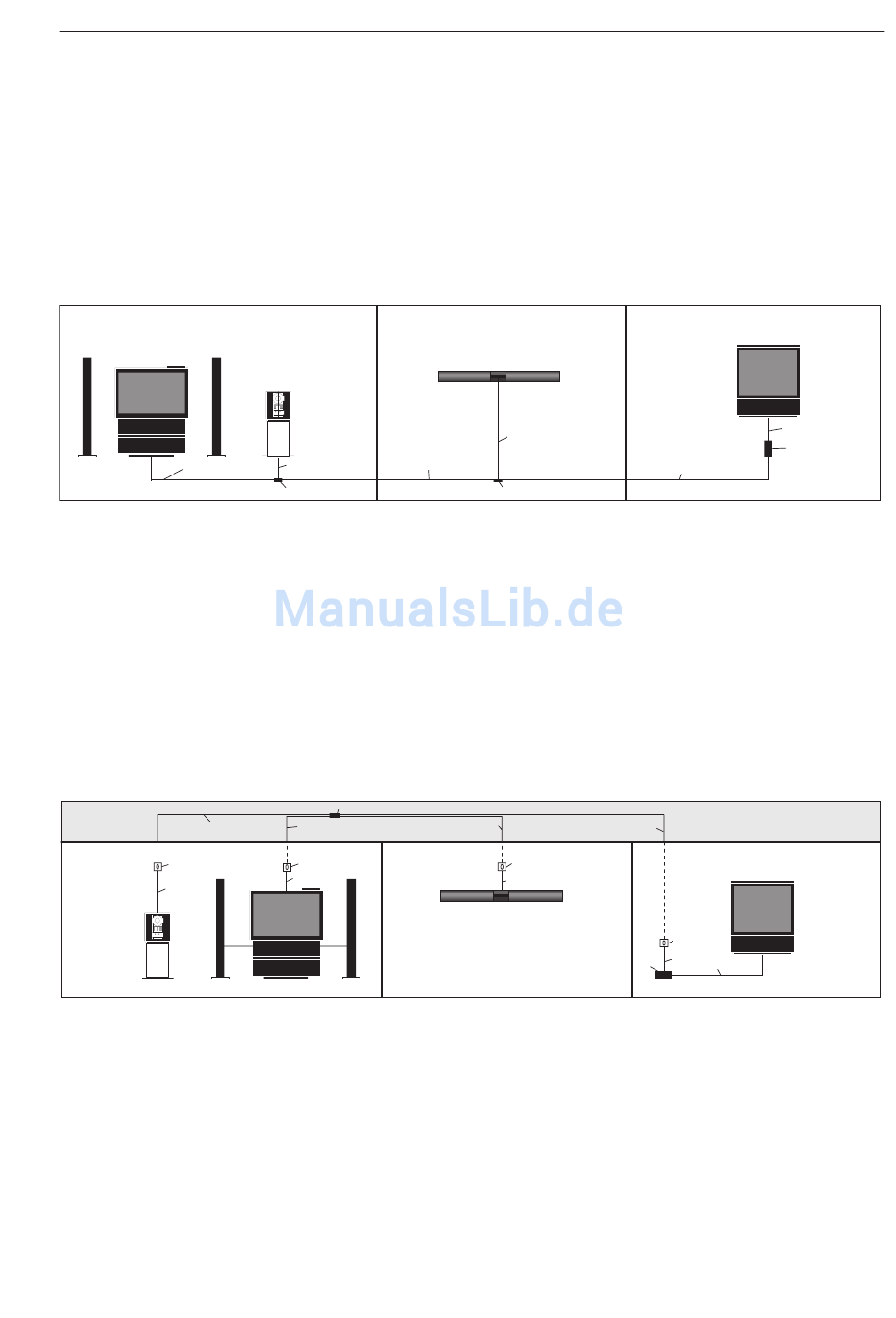

In diesem Abschnitt gehen wir kurz auf zwei Haupttypen der Installation
ein, d.h. verborgene und offene Installation. Die Beispiele beschreiben
unterschiedliche Arten, das am Ende dieses Handbuchs aufgeführte
Installationszubehör von Bang & Olufsen zu benutzen.
Es werden nur Installationsbeispiele angeführt, es gibt aber natürlich
zahlreiche weitere Möglichkeiten, die hier nicht detailliert beschrieben
werden können.
①
②
③
Eine offene Installation wird dann benutzt, wenn Kabel und
Installationsmaterial nicht im Dachboden und/oder in Kabelkanälen in der
Wand verborgen werden können. In diesem Beispiel finden Verwendung:
1. 4 x Master Link-Kabel mit einem Stecker
2. Master Link-Kabel ohne Stecker
3. 2 x Master Link-Verbindungsboxen
4. 1 x BeoLink Video
5. 1 x Datalink-Kabel (im Lieferumfang von BeoLink Video)
④
②
③
①
Bei diesem Installationstyp werden Kabel und Installationsmaterial in
Wänden und/oder im Dachboden verborgen. In diesem Beispiel finden
Verwendung:
1. 4 x Master Link-Kabel mit zwei Steckern
2. Master Link-Kabel ohne Stecker
3. 4 x Master Link-Wandbuchse
4. 1 x Master Link-Verbindungsbox
5. 1 x BeoLink Video
6. 1 x Datalink-Kabel (im Lieferumfang von BeoLink Video)
①
③
②
②
③
①
⑤
⑤
④
①
③
①
⑥
